Λεπτομέρειες:
|
| Όνομα παραγωγής: | Αυτόματη μονώνοντας γραμμή παραγωγής γυαλιού | Υλικό πλυντηρίου: | Ατσάλι ατσάλι |
|---|---|---|---|
| Βούρτσες: | μαλακές βούρτσες για το χαμηλός-ε | κινητήρα εφοδιασμού: | Γερμανία Siemens |
| Ταχύτητα πλύσης: | 8-10μ/λεπτό | πιέζοντας μηχανή: | Διευθετήσιμο πιάτο |
| ανώτατο μέγεθος γυαλιού: | 3300*7000mm | ελάχιστο μέγεθος γυαλιού: | 280*450 χιλ. |
| Δάχος γυαλιού: | 330mm | ||
| Υψηλό φως: | Αυτόματη γραμμή Jumbo IG,Μέγεθος Αυτοματοποιημένη γραμμή παραγωγής μονωτικού γυαλιού,Γραμμή παραγωγής μονωτικού γυαλιού 8m/min |
||

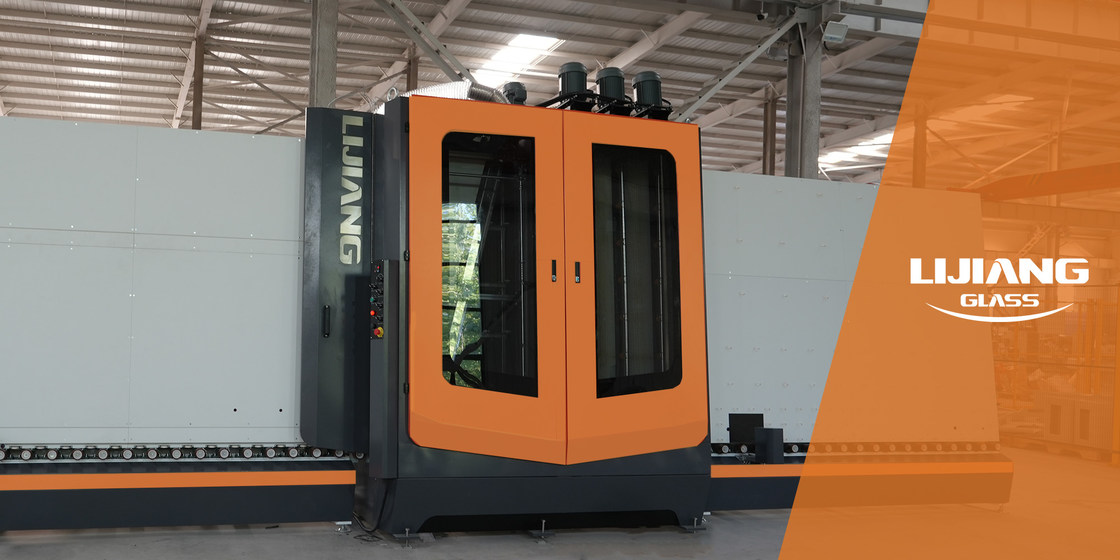

Αυτοματοποιημένη γραμμή επεξεργασίας μονωτικού γυαλιού Jumbo Μέγεθος 3300mm*7000mm
Η γραμμή IG με αυτοματοποιημένο μέγεθος Jumbo μπορεί να πραγματοποιήσει πλύση γυαλιού χωρίς σημάδια τροχού μεταφοράς, αυτόματη μέτρηση ύψους γυαλιού με δέμα, τοποθέτηση και συναρμολόγηση πλαισίων αλουμινίου,Γέμισμα και πίεση , αυτόματη ρύθμιση του κενού πλήρωσης αερίου, αυτόματη ανίχνευση της συγκέντρωσης αερίου αργόνου, αυτόματη σφράγιση και άλλες λειτουργίες.γυαλί ειδικού σχήματοςΓρήγορη ταχύτητα και υψηλή αποδοτικότητα, που λύνει το πρόβλημα του μεγάλου μεγέθους μονωτικού γυαλιού μετάδοσης, γεμίζοντας το αέριο, πιέζοντας και σφραγίζοντας είναι δύσκολο να λειτουργήσει,Και συνειδητοποιήστε το μέγεθος του γιγάντιο μονωτικό γυαλί πραγματικά καθαρό χωρίς λεκέδεςΤο συνολικό επίπεδο έχει φτάσει στο διεθνές προηγμένο επίπεδο.
•Γραμμή παραγωγής μονωτικού γυαλιούέχει 7 τμήματα
01 τμήμα μεταφοράς·
02 τμήμα πλύσης και ξήρανσης·
Το πλυντήριο γυαλιού είναι φτιαγμένο από πάχυντο υλικό υψηλής ποιότητας από ανοξείδωτο χάλυβα, ισχυρό και ανθεκτικό.
Με αυτόματη συσκευή μέτρησης πάχους γυαλιού, δεν χρειάζεται να ρυθμίζεται το πάχος του γυαλιού ξεχωριστά και ο αυτόματος καθαρισμός,έτσι αποφεύγοντας επιστημονικά την επαχθή χειροκίνητη ρύθμιση όταν το μέγεθος είναι μεγαλύτερο από 8 mm, το παχύτερο μπορεί να καθαριστεί σε 30mm.
Η εταιρεία μας χρησιμοποιεί στροφή ευθυγραμμίζοντας ρουλεμάν σφαίρες,που είναι πιο ανθεκτικά και σταθερά από άλλα καουτσούκ και πλαστικά υλικά.
Μηχανή ξήρανσης γυαλιού
•Η απόσταση ανοίγματος και κλεισίματος του αέρα μαχαιριού μπορεί να ρυθμιστεί αυτόματα ανάλογα με το πάχος του γυαλιού.
•Η δομή προσαρμογής υιοθετεί μηχανική δομή, υψηλή σταθερότητα.
•Μπορεί να καθαρίζει συνεχώς γυαλί διαφορετικού πάχους χωρίς χειροκίνητη ρύθμιση του αέρα.
Η λεπίδα μπορεί να ρυθμίζει αυτόματα το άνοιγμα και την απόσταση ανάλογα με το διαφορετικό πάχος του γυαλιού.
Η δομή ρύθμισης υιοθετεί μηχανική δομή, υψηλή σταθερότητα.
Μπορεί να είναι διαφορετικό πάχος γυαλί συνεχής καθαρισμός, δεν χρειάζεται να ρυθμίσει χειροκίνητα το μαχαίρι αέρα.
03 τμήμα εκφόρτωσης·
Το τμήμα επιθεώρησης γυαλιού υιοθετεί προηγμένο σχεδιασμό δομής ρύθμισης βίδες, η ακρίβεια τοποθέτησης του πλαισίου αλουμινίου είναι υψηλή.
Η γραμμή καθοδήγησης από κράμα αλουμινίου είναι ελαφριά και επίπεδη και μπορεί να ρυθμίζεται αυτόματα προς τα πάνω και προς τα κάτω ανάλογα με το ύψος του γυαλιού.
Το σύνολο υιοθετεί κούφιο σχεδιασμό, και η πίσω πόρτα συντήρησης προστίθεται για να διευκολύνει το καθαρισμό των λεκέδων στο πίσω μέρος του γυαλιού.
04 τμήμα επιθεώρησης και εγκατάστασης·
• Προχωρημένος σχεδιασμός δομής ρύθμισης βίδες, υψηλή ακρίβεια τοποθέτησης διαχωριστή αλουμινίου.
•Η σιδηροτροχιά καθοδήγησης από κράμα αλουμινίου είναι ελαφριά και επίπεδη, ρυθμίζεται αυτόματα προς τα πάνω και προς τα κάτω ανάλογα με το ύψος του γυαλιού.
• υιοθετεί κούφιο σχεδιασμό και η πόρτα συντήρησης έχει σχεδιαστεί για να καθαρίζει τα πεισματάρα λεκέτα στο πίσω μέρος του γυαλιού.
05 τμήμα μεταφοράς·
06 τμήμα πίεσης και πλήρωσης·
•Μέθοδος πίεσης: χρησιμοποιείται η λειτουργία συγχρονισμένης ζώνης σερβοκινητήρα για τη διασφάλιση εξαιρετικά υψηλής ακρίβειας πίεσης, υψηλής ταχύτητας πίεσης, μπορεί να παράγει υπερμεγάλο, υπερδυνατό γυαλί.
•Δύο πιέσεις πλάκας: Δύο πιέσεις είναι παράλληλες και μπορούν να χρησιμοποιηθούν ξεχωριστά ή ταυτόχρονα.Το μικρό γυαλί μπορεί να επεξεργαστεί σε δύο κομμάτια ταυτόχρονα για τη βελτίωση της απόδοσης ολόκληρης της γραμμής (πατενταρισμένο).
•Διαβασιμότητα της πίεσης των πλακών: η πλακέτα και το ατσάλινο πλαίσιο είναι εξοπλισμένα με περισσότερα από 150 σημεία ρύθμισης, τα οποία μπορούν να ρυθμίζονται από σημείο σε σημείο,και μπορεί να παρέχει καλύτερη προστασία σφράγισης για το αεριοποιημένο μονωτικό γυαλί (τεχνολογία Bystronic).
07 τμήμα αποδέσμευσης.
• Γυαλί αποθήκευσης
• Μπορεί να συνδεθεί με μηχανή σφράγισης
Κύρια χαρακτηριστικά της κάθετης παραγωγής μονωτικού γυαλιού
• Σύστημα ελέγχου PLC, διεπαφή με οθόνη αφής
• Χρησιμοποίηση σεροκινητήρων της Siemens
• Εφαρμόζεται στην παραγωγή διπλού γυαλιού, τριπλού γυαλιού
• Δύο κομμάτια IGU θα μπορούσαν να πιεστούν και να γεμίσουν με αέριο σε μία φορά, κάθε IGU θα μπορούσε να γεμίσει με αέριο αργόνου πάνω από 90%
• Υψηλής ταχύτητας γραμμή επεξεργασίας IG, έχουμε λάβει τα δικαιώματα ευρεσιτεχνίας στην Κίνα το 2019
• Λύση του προβλήματος της αναμονής εργασίας στο ρομπότ σφράγισης.
Προαιρετικές λειτουργίες της γραμμής επεξεργασίας μονωτικού γυαλιού
• Γυαλί σε σχήμα
• Γυαλί βήματος με προαιρετικές άκρες
• Αυτοματοποιημένη γέμιση αέριου αργονίου
• Τεχνολογία πλεύσης στον αέρα για τη μεταφορά γυαλιού
• Για να αποφευχθεί η μόλυνση του γυαλιού από τους τροχούς και να αφεθούν ίχνη για τη βελτίωση της ποιότηταςποιότηταΠαραγωγή IG
• Πίεση και γέμιση 2 μονάδων IG, συνολικά 8 τμήματα
• Αυτόματη μέτρηση του μεγέθους του γυαλιού και επισήμανση (η επισήμανση μπορεί να επιτρέπεται πριν από την πίεση και μετά την πίεση) με σύστημα ERP(Διαφορετικά)
• Από το μέρος μεταφοράς στο μέρος πίεσης, κάθε μέρος διαιρείται
• Κατάλληλο για μαζική παραγωγή σε εργοστάσιο.
Τεχνικά δεδομένα μηχανής παραγωγής μονωτικού γυαλιού
| Μέγιστο μέγεθος γυαλιού | 3300 mm*7000 mm |
| Ελάχιστο μέγεθος γυαλιού | 280 mm*450 mm |
| Μοντέλο | 3-30 mm |
| Μοντέλο για την κατασκευή οπτικοακουστικών συσκευών | 80 χιλιοστά |
| Ταχύτητα πλύσης γυαλιού | 2-10m/min |
| Ταχύτητα μεταφοράς γυαλιού | 45m/min |
| Πλυντήρια πλύσης | 3 ζευγάρια μαλακές βούρτσες με τρίχες 0,1 mm |
| Υδροδότηση | Κατανάλωση νερού:0Διοδηγικότητα 0,5 t/h: 40 μs/cm |
| Προμήθεια αέρα | Ρήση: 0,8m/min |
| Πίεση αέρα | ≥ 0,8MPa |
| Συνολική ισχύς | 3P 380V 50HZ 40KW |
| Διάσταση | 47200*3500*4500mm |
