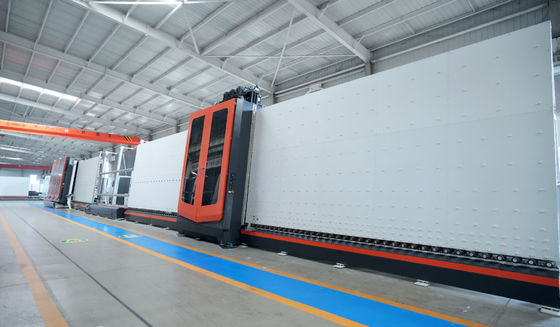

Τεράστιο μέγεθος 3300*7000mm γραμμών παραγωγής γυαλιού μόνωσης διπλής τοποθέτησης υαλοπινάκων

Τεράστιο μέγεθος 3300*7000mm μονώνοντας γραμμή παραγωγής γυαλιού διπλής τοποθέτησης υαλοπινάκων για την πλύση και τη συμπίεση



Επιλογές της αυτόματης τεράστιας μεγέθους διπλής γραμμής γυαλιού αερίου γεμίζοντας μονώνοντας



1.Pre-πλύση

2.Automatically ακριβής προσδιορισμός θέσης για 3 ή 4 το δευτερεύον βήμα IG

η πλήρωση αερίου 3.Automatic μπορεί να θέσει την αξία αερίου και να επιδείξει την επεξεργασία να γεμίσει on-line με την υψηλή συγκέντρωση αερίου



Κύριο χαρακτηριστικό γνώρισμα της τεράστιας μεγέθους διπλής γραμμής επεξεργασίας γυαλιού αερίου γεμίζοντας μονώνοντας



●Σύστημα ελέγχου PLC της Γερμανίας Siemens, διεπαφή οθόνης αφής

●Δεξαμενή νερού με το αυτόματο σύστημα ελέγχου θερμοκρασίας και πλύσης νερού

●Σύστημα θέρμανσης με αέρα

●Η αυτόματη έναρξη ανεμιστήρων αέρα και σταματά

●Σύστημα μείωσης θορύβου

●Αυτόματος προσδιορισμός ντυμένος και γυαλί χαμηλός-ε

●3pair οι μαλακές βούρτσες μπορούν να πλύνουν το σε απευθείας σύνδεση και σε μη απευθείας σύνδεση γυαλί χαμηλός-ε

●Το πλυντήριο υιοθετεί την υλική και αδιάβροχη συσκευή SS

●Διευθετήσιμος πιέζοντας πίνακας για να κρατήσει την πιέζοντας επιφάνεια πιάτων κατ' ευθείαν

●Τρόπος σύνδεσης βουλώματος αεροπορίας

●Εφαρμόσιμος στα προϊόντα τριπλό IG και διαμορφωμένο IG

●Σε απευθείας σύνδεση επίδειξη της ταχύτητας πλύσης

●Ευφυής διαλείπουσα εργασία, που σώζει την ενέργεια



ΠΑΡΑΜΕΤΡΟΣ της τεράστιας μεγέθους αυτόματης διπλής γραμμής παραγωγής γυαλιού αερίου γεμίζοντας μονώνοντας



Μονάδα		LJBZ3370
Τάση		380V50Hz3P
Συνολική δύναμη	KW	54.5
Ταχύτητα πλύσης	m/min	2-10
Μέγιστη ταχύτητα εργασίας	m/min	45
Ελάχιστο μέγεθος γυαλιού	χιλ.	450*280
Μέγεθος γυαλιού Maxmum	χιλ.	3300*7000 3000*3000 (διπλός Τύπος)
Πάχος επίπεδου γυαλιού	χιλ.	3-30
Βούρτσες πλύσης	Κομμάτια	6
Μέγιστο πάχος της μόνωσης του γυαλιού	χιλ.	80
Συνολική κατανάλωση αερίου	Λ/λ	1500
Ύψος ρόλων μεταφορέων	χιλ.	520
Διάσταση (L*W*H)	χιλ.	47200*3500*4500



1. Ποια είναι η γραμμή IG;





Οι τύποι των γραμμών IG είναι χωρίς πλήρωση του αργού και με την πλήρωση του αερίου αργού. Υπάρχουν επίσης δύο ειδικές γραμμές IG, αέρας που επιπλέει τη γραμμή IG και την έξοχη γρήγορη γραμμή IG (πλύση και συμπίεση δύο μονάδων IG μαζί).

Η γραμμή IG είναι calles μονώνοντας γραμμή επεξεργασίας γυαλιού, περιλαμβάνει το πλυντήριο γυαλιού, την εγκατάσταση πλαισίων πλήκτρων διαστήματος και την πιέζοντας μηχανή γυαλιού. Έχουμε κανονικά τη γραμμή 2000*2500, 2500*3500, 2500*4000, 2500*4500 και 3300*7000 IG.



2. Τι η επιχείρησή μας κάνει;



LIJIANG το ΓΥΑΛΙ είναι ο κατασκευαστής στην πόλη Jinan, έτος της Κίνας από το 2012. Κάνουμε τη γραμμή IG, μονώνοντας σφραγίζοντας ρομπότ γυαλιού, κάμπτοντας μηχανή πλήκτρων διαστήματος, βουτυλική εξωθητών μηχανή πλήρωσης μηχανών desiccant και ούτω καθεξής, που οι μηχανές για σε όλο τον κόσμο με μετά από την υπηρεσία πώλησης.



3. Πώς να παρέχει την υπηρεσία μεταπωλήσεων;



Για την Ινδία και την αγορά aroud Ινδία, έχουμε δύο ινδικούς loal μηχανικούς, μπορούν να παρέχουν την υπηρεσία εγκαίρως.



Για την αγορά της Νότιας Αμερικής, έχουμε έναν μηχανικό για να παρέχουμε εκεί την υπηρεσία.





Για άλλη αγορά, έχουμε την ομάδα μηχανικών με 10 - 20 έτη εμπειρίας, θα πάνε στο εργοστάσιο των ξένων πελατών να εγκαταστήσουν τη μηχανή, εργαζόμενοι τραίνων και να παρέχουν μετά από την υπηρεσία πώλησης εγκαίρως.





Από τον ιό ολόκληρου του κόσμου, οι μηχανικοί μας είναι περιορισμένοι σε πολλές χώρες στον κόσμο. Έτσι εμείς υπηρεσία εγκαταστάσεων provice και trainning εργασία on-line από Wechat, Whatsapp και ούτω καθεξής. Μόλις έχει ο κόσμος ένα καλύτερο suitation, ο μηχανικός μας θα πάει να ελέγξει τις μηχανές μας πάλι.



4. Πώς να συσκευάσει τη γραμμή παραγωγής;



Ένα σύνολο γραμμής IG χρειάζεται κανονικά δύο εμπορευματοκιβώτια κατά το ναυτιλία στη ξένη χώρα, 2 κομμάτια των εμπορευματοκιβωτίων 40HQ.



5. Λεπτομέρειες της μόνωσης της γραμμής παραγωγής γυαλιού:

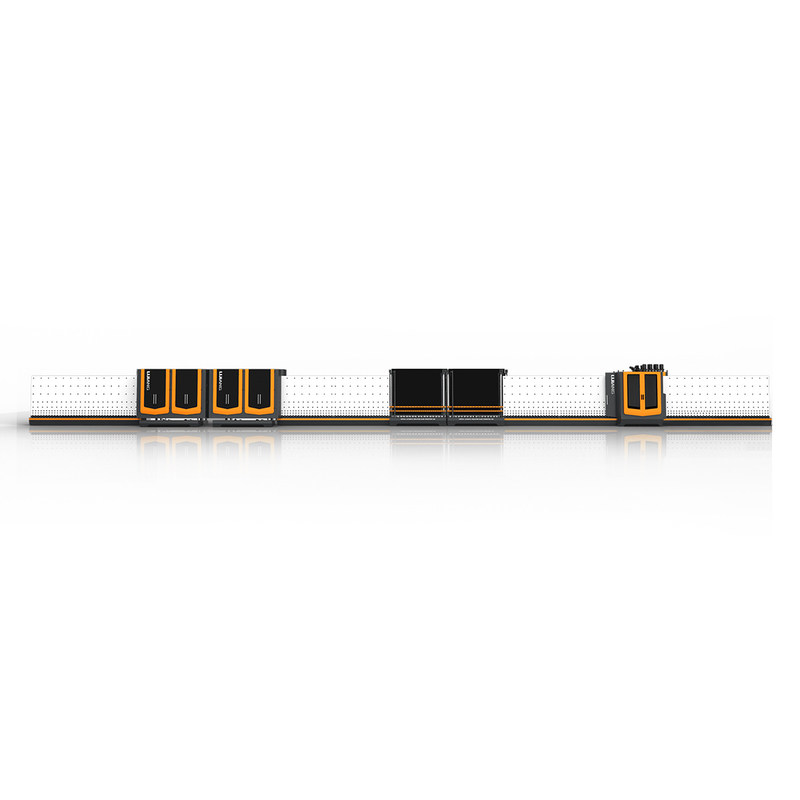

• Η μονώνοντας γραμμή παραγωγής γυαλιού έχει 7 τμήματα:

01 τμήμα μεταφοράς

πλυντήριο 02

τμήμα 03 απαλλαγής

επιθεώρηση 04 και τμήμα εγκαταστάσεων

05 τμήμα μεταφοράς

06 που πιέζουν και γεμίζοντας τμήμα

τμήμα 07 απαλλαγής.





• 01 τμήμα μεταφοράς

Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε

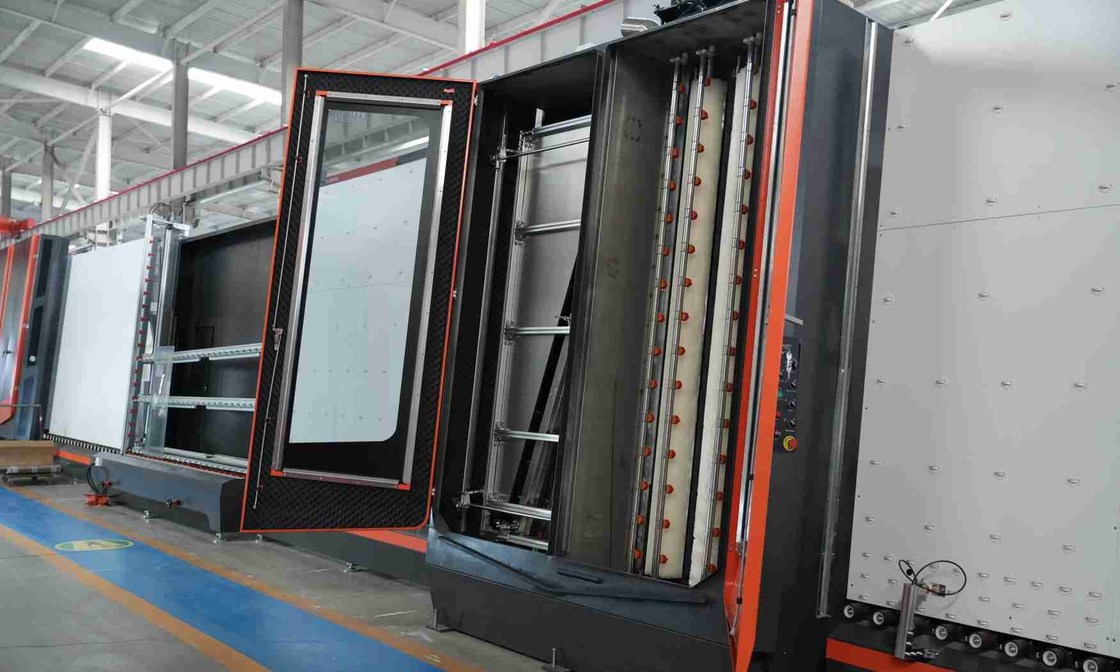

• πλυντήριο 02



Κύριο χαρακτηριστικό γνώρισμα:



• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε

• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.

• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος

• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)

• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα

• Ευρωπαϊκό σύστημα ησυχαστήρων

• Υλικό ανοξείδωτου



• τμήμα 03 απαλλαγής



• Γυαλί αποθήκευσης



• επιθεώρηση 04 και τμήμα εγκαταστάσεων



Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί.



• 05 τμήμα μεταφοράς



• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.



• 06 που πιέζουν και γεμίζοντας τμήμα



Κύριο χαρακτηριστικό γνώρισμα:



• Το εξαιρετικά-μακρύ γυαλί μπορεί να συμπιεστεί από δύο φορές

• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί

• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση

• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών



• τμήμα 07 απαλλαγής



• Γυαλί αποθήκευσης

• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής



Ηλεκτρικές παράμετροι



ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
PLC	Γερμανία	SIEMENS
Ηλεκτρική συσκευή χαμηλής τάσης	Γερμανία	SIEMENS
Μετατροπέας συχνότητας	Γερμανία	SIEMENS
Σερβο μηχανή για το γυαλί βημάτων	Ιαπωνία	ΦΟΎΤΖΙ
Φωτοηλεκτρικός διακόπτης	Γερμανία	ΑΡΡΩΣΤΟΙ
Διακόπτης μικροϋπολογιστών	Ταϊβάν	ΤΕΙΝΕΤΕ
Φως κουμπιών και δεικτών	Γαλλία	ΣΝΑΙΝΤΕΡ
Οθόνη αφής	Ταϊβάν	WEINVIEW
Ενδιάμεσος ηλεκτρονόμος	Ιαπωνία	OMRON
Μηχανή βουρτσών	Κίνα	QINGHUA
Υδραντλία	Κίνα	LINGXIAO
Οδηγός	Ταϊβάν	HIWIN
Πνευματικά συστατικά	Ταϊβάν	AIRTAC

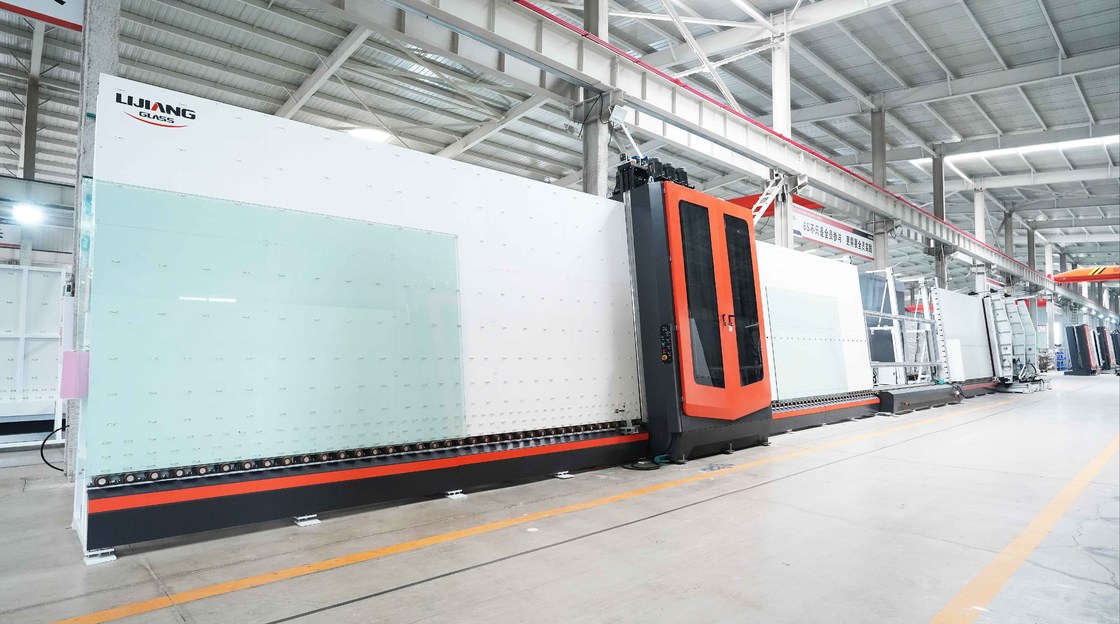

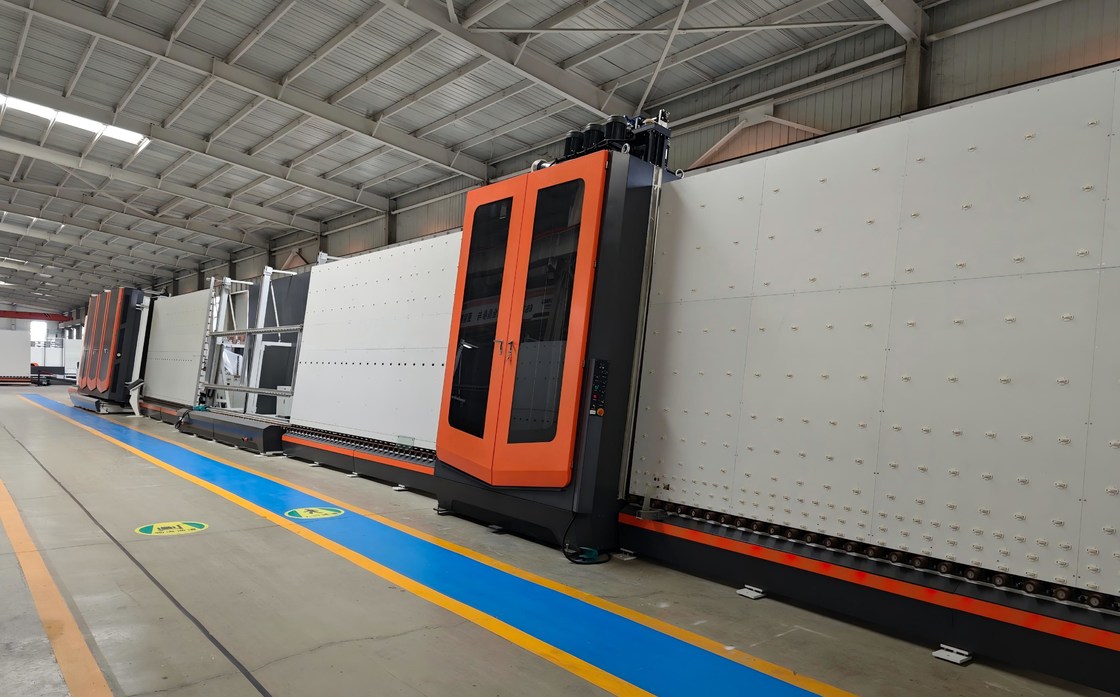

Εικόνες της τεράστιας γραμμής παραγωγής γυαλιού μεγέθους αυτόματης μονώνοντας

Σχετική παραγωγή του ΓΥΑΛΙΟΎ LIJIANG





. Έξυπνη κάθετη άκρη που διαγράφει τη μηχανή LJCM2545



Κύριο χαρακτηριστικό γνώρισμα



• Διπλής κατεύθυνσης πρόσβαση γυαλιού

• Αυτόματα μέγεθος μέτρου

• Αυτόματα διακρίνετε την επιφάνεια χαμηλός-ε

• Η διαγραφή ακρών είναι διευθετήσιμη

• Το κεφάλι μπορεί να είναι 360°

• Ασφαλής και πλήρης αυτόματη συσκευή

• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής

• Σύστημα ελέγχου έξι servos

• Το ευφυές σύστημα ελέγχου, μπορεί να αναγνωρίσει την επεξεργασία κατά δεσμίδες



Τεχνικά στοιχεία



Μέγιστο μέγεθος επεξεργασίας γυαλιού	2500*4500mm
Ελάχιστο μέγεθος επεξεργασίας γυαλιού	400*280mm
Πάχος γυαλιού	315mm
Διάμετρος του τροχού άλεσης	200mm
Ύψος μεταφορέων	500mm
Άκρη που διαγράφει το πλάτος	1050mm
Ταχύτητα μετάδοσης	1. 29m/min
Άκρη που διαγράφει την ταχύτητα	2-29m/min
Λειαντικό πλάτος ροδών	10/12/15 χιλ.
Πάχος γυαλιού	3 - 15mm
Ταχύτητα τροχών άλεσης	0~3000r/min
Συνολική κατανάλωση αέρα	100L/ λ.
Πίεση αέρα	≥0.8MPa
Συνολική δύναμη	3P 380V 50Hz 3.35KW
Διάσταση	Διαστάσεις: 9700×2500×3400mm
Συνολικό βάρος	3700KG



Ηλεκτρικές παράμετροι



ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
Σερβο μηχανή	Ταϊβάν	TAIDA
PLC	Ταϊβάν	TAIDA
Πνευματικό συστατικό	Ταϊβάν	AAIRTAC
Ηλεκτρική ενέργεια χαμηλής πίεσης	Γερμανία	SIEMENS
Διακόπτης	Γερμανία	SIEMENS
Διακόπτης αισθητήρων	Κορέα	AUTONICS
Διακόπτης προσέγγισης	Κορέα	AUTONICS
Διακόπτης ορίου	Ταϊβάν	ΤΕΙΝΕΤΕ
Συνδετήρας	Γερμανία	SIEMENS
Μετατροπέας συχνότητας	Γαλλία	ΣΝΑΙΝΤΕΡ
Κύριο κουμπί	Γαλλία	ΣΝΑΙΝΤΕΡ
Ενδιάμεσος ηλεκτρονόμος	Ιαπωνία	OMRON





Κάθετο μονώνοντας σφραγίζοντας ρομπότ LJTJ2540 γυαλιού





Κύρια χαρακτηριστικά γνωρίσματα



• Τα ελάχιστα & ανώτατα μεγέθη γυαλιού μπορούν να είναι προαιρετικά

• Υιοθετήστε 8 σερβο μηχανές

• Υιοθετήστε το σύστημα ελέγχων με σερβομηχανισμό της Ιαπωνίας με τη σταθερή απόδοση

• Αυτόματα μέγεθος γυαλιού μέτρου, βάθος κόλλας και ταχύτητα κόλλας με τη γραμμική ρύθμιση

• Υιοθετήστε τη ζώνη συγχρονισμού που κρατά ομαλή μεταβιβάζει με την ακριβή θέση

• Οι εφεδρείες παράγονται με την υψηλή τυποποίηση και η υψηλή ακρίβεια, εξασφαλίζει ότι η μηχανή μπορεί να χρησιμοποιηθεί με τη μακροπρόθεσμη εργασία

• Οι γωνίες γυαλιού είναι πλήρεις χωρίς αεροφυσαλίδες, ομαλή επιφάνεια, καμία ανάγκη

• Πλήρης αυτόματη και υψηλής απόδοσης μηχανή

• Αυτόματα γωνίες γυαλιού επισκευής με την όμορφη επιφάνεια

• Ομαλός μεταβιβάστε χωρίς τη γρατσουνιά και ρύπανση

• Τα μέρη ενιαίος-λειτουργίας είναι εξοπλισμένα με τις χειρωνακτικές λειτουργίες, εύκολη ρύθμιση

• Μπορέστε επίστρωμα περισσότερα από 8 είδη διαμορφωμένου γυαλιού, να περιλάβει Semicircle. Τραπεζοειδής. Παραλληλόγραμμο. Κυκλικός. Πολύγωνο, κ.λπ. (προαιρετικό)

• Περπατημένο σφραγίδα γυαλί πλήρως αμέσως (προαιρετικός)

• Μπορέστε να σφραγίσετε περπατημένο IG με τέσσερις πλευρές (προαιρετικές)

• Υιοθετεί τη διπλή συσκευή αντλιών για να χρησιμοποιήσει δύο είδη διαφορετικών στεγανωτικών ουσιών, όπως η δομική στεγανωτική ουσία σιλικόνης, πολυσουλφιδίων και σιλικόνης (προαιρετική)



Τεχνικά στοιχεία



Μέγιστο μέγεθος γυαλιού	2500*4000mm (προαιρετικός)
Ελάχιστο μέγεθος γυαλιού	300*300mm
Πάχος γυαλιού	1250mm
Ταχύτητα εργασίας	5-40m/min
Πίεση αέρα	≥0.6MPa
Πίεση συμπιέσεων	32MPa
Ισχύς τάσης	380V 12kw
Γενική διάσταση	11000*2000*3500mm



Ηλεκτρικές παράμετροι



ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
Σερβο μηχανή	Ιαπωνία	YASKAWA
Σερβο οδηγός	Ιαπωνία	YASKAWA
ΚΜΕ	Ιαπωνία	YASKAWA
Τμήμα χαμηλής τάσης	Γερμανία	SIEMENS
Guideway	Ταϊβάν	HIWIN
Παροχή ηλεκτρικού ρεύματος μετατροπής	Ταϊβάν	MW
Διακόπτης αισθητήρων	Κορέα	AUTONICS
Πνευματικό συστατικό	Ιαπωνία	SMC
Οθόνη αφής	Κίνα	GAOSHAN
Σερβο μηχανή	Ιαπωνία	YASKAWA
Σερβο οδηγός	Ιαπωνία	YASKAWA
