Λεπτομέρειες:
|
Brand name: | The whole line of Glass washing and pressing machine | Ανώτατο μέγεθος γυαλιού: | 2000*2500 |
---|---|---|---|
Ελάχιστο μέγεθος γυαλιού: | 450*300 | Πάχος γυαλιού: | 3 - 19 χιλ. (επιλογή) |
Βούρτσες: | 6 κομμάτια των μαλακών βουρτσών | Μήκος: | 19.5meters |
Πλάτος: | 3 - 3.5meters | Σερβο μηχανή: | SIEMENS |
Χρώμα: | Προαιρετικός | Τάση: | 380V 50Hz 3P (προαιρετικό) |
Υψηλό φως: | Μονώνοντας εργοστάσιο γραμμών παραγωγής γυαλιού,Αυτόματη μονώνοντας μηχανή γυαλιού,Μονώνοντας αυτόματο σφραγίζοντας ρομπότ γυαλιού |

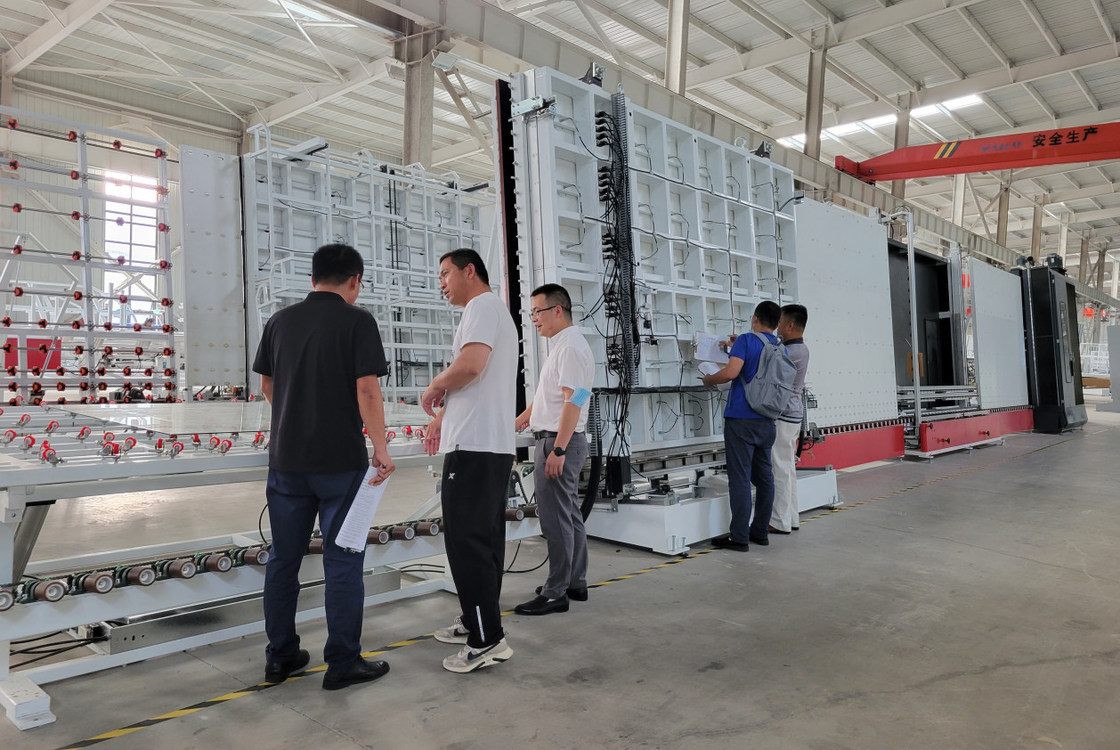

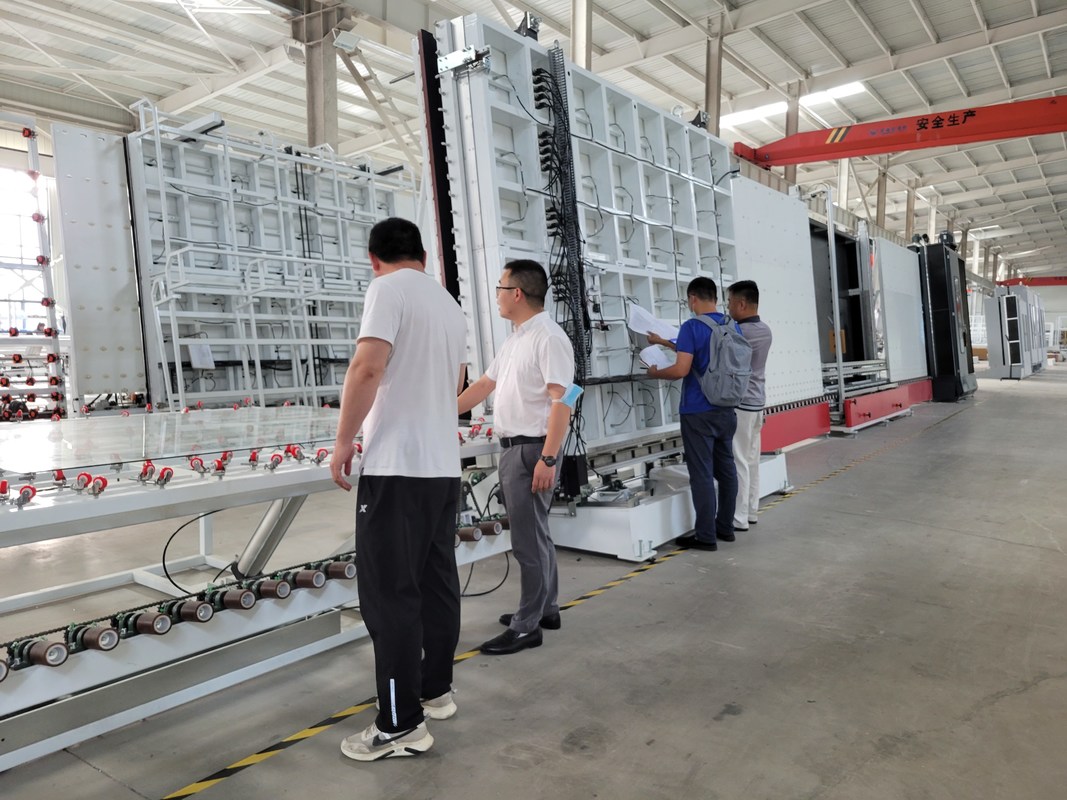

γραμμή παραγωγής γυαλιού 2M υψηλή μονώνοντας με την αυτόματη σφραγίζοντας γραμμή επεξεργασίας ρομπότ
Δύο ύψους διπλής τοποθέτησης υαλοπινάκων γυαλιού μέτρα γραμμών επεξεργασίας με την αυτόματη σφραγίζοντας μηχανή ρομπότ
1. Κάθετη μονώνοντας γραμμή παραγωγής γυαλιού
Κύρια χαρακτηριστικά γνωρίσματα:
• Η γραμμή έχει 7 τμήματα:
01 τμήμα διαμετακόμισης
πλυντήριο 02
03 τμήμα εκφόρτωσης
04 ελέγξτε το τμήμα εγκαταστάσεων
05 τμήμα μεταφόρτωσης
06 πιέζοντας και γεμίζοντας τμήμα
07 τμήμα εκφόρτωσης.
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Χρήση των σερβο μηχανών Siemens
• Κατάλληλος για τη διπλή τοποθέτηση υαλοπινάκων, τριπλή τοποθέτηση υαλοπινάκων
Προαιρετικές λειτουργίες:
• Γυαλί βημάτων με τις προαιρετικές άκρες
• Διαμορφωμένο γυαλί
• Γεμίζοντας αέριο αργού αυτόματα
• Να αέρας-επιπλεύσει τεχνολογία για να μεταφέρει το γυαλί
Να αποτρέψει το γυαλί από τη μόλυνση από τις ρόδες και την αναχώρηση επισημαίνει για να βελτιώσει της παραγωγής IG υψηλής - ποιότητα.
• Συμπίεση και πλήρωση 2 κομματιών των μονάδων IG, συνολικά 8 τμήματα
Κύρια χαρακτηριστικά γνωρίσματα
• Δύο κομμάτια IGU μπορούν να χρεωθούν κάποτε, και κάθε κομμάτι IGU γεμίζουν με περισσότερο από το αέριο αργού 90%
• Η συμπίεση δύο κομματιών IGU σε έναν χρόνο μπορεί καλύτερα να αποτρέψει την παραμόρφωση του πιέζοντας μέρους. Κάθε γυαλί διπλός-στρώματος 1m*1m μπορεί να φθάσει σε 27s, βελτιώνοντας πολύ την αποδοτικότητα εργασίας
• Γραμμή μεγάλης IG επεξεργασίας, κατοχυρώνω με δίπλωμα ευρεσιτεχνίας στην Κίνα το 2019
• Έλυσε το πρόβλημα που το σφραγίζοντας ρομπότ περίμενε να λειτουργήσει. Δύο πλαίσια πλήκτρων διαστήματος που εγκαθίστανται από έναν εργαζόμενο για δύο IGUs
• Αυτόματη μέτρηση μεγέθους γυαλιού και μαρκάρισμα χρησιμοποιώντας το σύστημα cErp (προ και πιθανό μαρκάρισμα μετα-Τύπου) (προαιρετικό)
• Από το μέρος μεταφοράς στο πιέζοντας μέρος, κάθε μέρος διαιρείται
• Κατάλληλος για τη μαζική παραγωγή στο εργοστάσιο. έξοχος γρήγορος
Οι λεπτομέρειες εισάγουν του LJBZ2535G
• Τμήμα 01 μετάδοσης
Μηχανισμός ανίχνευσης επιστρώματος, σε μη απευθείας σύνδεση αυτόματη ανίχνευση ταινιών χαμηλός-ε
• Πλυντήριο 02
Κύρια χαρακτηριστικά γνωρίσματα:
• Χρήση 6 μαλακές βούρτσες σκληρών τριχών με τις σκληρές τρίχες 0.1mm για τον καθαρισμό του γυαλιού χαμηλός-ε
• Προπλύντε (προαιρετικός)
• Το νέο μαχαίρι αέρα υιοθετεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), και το μέγεθος της οπής αερισμού ρυθμίζεται με το σχεδιάγραμμα αργιλίου duckbill. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση μαχαιριών αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος μαχαιριών αέρα σύμφωνα με το πάχος
• Κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, η οποία μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματοι έλεγχος θερμοκρασίας δεξαμενών νερού και σύστημα ξαναγεμίσματος νερού
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Ανοξείδωτο
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• Επιθεώρηση 04 και τμήμα εγκατάστασης
Τη νέα δομή σε αυτό το τμήμα αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Εύκολος να επιθεωρήσει και να σκουπίσει το γυαλί
• Τμήμα 05 μετάδοσης
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά τη διάρκεια της εργασίας.
• 06 πιέστε και γεμίστε το τμήμα
Κύρια χαρακτηριστικά γνωρίσματα:
• Το Extra-long (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Το γυαλί μεταβιβάζεται από τη ζώνη μεταφορέων, και το γυαλί πιέζεται από τη σερβο μηχανή
• Την πλάκα στερέωσης μπορεί να ανοίξουν για την εύκολη συντήρηση
• Η δομή πιάτων πίεσης είναι διευθετήσιμη για να εξασφαλίσει μακριά ζωή υπηρεσιών
• Αυτόματος-γεμίζοντας με το αέριο αργού, η επίδραση σφράγισης είναι αξιοπρόσεκτη, και το περιεχόμενο αερίου αργού είναι υψηλότερο
• Περιοχές οργάνωσης για να γεμίσει τα διαφορετικά μεγέθη του γυαλιού με την επόμενη σφράγιση για να μειώσει την απώλεια αργού
• Οι τιμές αερίου μπορούν να τεθούν και η διαδικασία το αέριο επιδεικνύεται στην οθόνη αφής
• Αισθητήρας γρήγορος-απάντησης για το μόνιμο έλεγχο της διαδικασίας πληθωρισμού
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο διάφραγμα
• Το τυποποιημένο αέριο είναι αργό
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με sealer
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Σερβο μηχανή για το γυαλί βημάτων | Ιαπωνία | ΦΟΎΤΖΙ |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
Οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
Μηχανή βουρτσών | Κίνα | QINGHUA |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
IG γραμμή χωρίς να γεμίσει το αέριο on-line |
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
IG γραμμή με το αέριο που γεμίζει on-line |

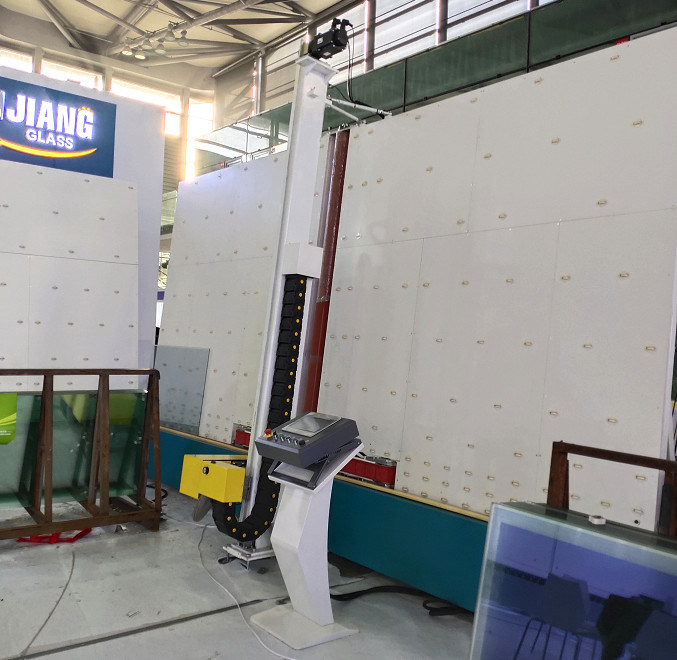

2. Κάθετο μονώνοντας σφραγίζοντας ρομπότ LJTJ2540 γυαλιού
Κύρια χαρακτηριστικά γνωρίσματα:
• Σερβο έλεγχος συστημάτων της Ιαπωνίας Yaskawa, 8 άξονες και 7 σύνολα συστημάτων ελέγχων με σερβομηχανισμό, αυτόματη υψηλής απόδοσης σφραγίζοντας μηχανή
• 4 τμήματα της αποθήκευσης γυαλιού
• Υιοθετήστε τη σύγχρονη ζώνη, τη σταθερή μετάδοση και τον ακριβή προσδιορισμό θέσης
• Αυτόματη επισκευή των γωνιών γυαλιού με τις μεταλλουργικές ξύστρες και των κυλίνδρων
• Αυτόματα μέγεθος γυαλιού μέτρου, βάθος κόλλας (30mm)
• Κάθε αυτόματη λειτουργία χρησιμοποιείται με το χέρι
• Διπλή τοποθέτηση υαλοπινάκων διαθέσιμη
• Το διαμορφωμένο γυαλί με τις προαιρετικές άκρες, περπάτησε το γυαλί, τριπλό γυαλί (προαιρετικό)
• Ένα σύνολο συμπληρωματικών αντλιών ελέγχει δύο σύνολα στεγανωτικών ουσιών (προαιρετικών)
• Οι δομικές στεγανωτικές ουσίες σιλικόνης, πολυσουλφιδίων και σιλικόνης μπορούν να χρησιμοποιηθούν
• Συγκολλητικό κεφάλι στο μέτωπο της μηχανής για την εύκολη εφαρμογή του περπατημένου γυαλιού
• Μπορέστε να συνδεθείτε με τη μόνωση των γραμμών επεξεργασίας γυαλιού
• Με τη λειτουργία κώδικα ανίχνευσης (προαιρετική)
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού | 400*300mm |
Πάχος γυαλιού | 1250mm |
Ταχύτητα εργασίας | 5-40m/min |
Πίεση αέρα | ≥0.6MPa |
Πίεση συμπιέσεων | 32MPa |
Ισχύς τάσης | 380V 15kw |
Γενική διάσταση | 11000*2000*3500mm |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
ΚΜΕ | Ιαπωνία | YASKAWA |
Τμήμα χαμηλής τάσης | Γερμανία | SIEMENS |
Guideway | Ταϊβάν | HIWIN |
Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν | MW |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Πνευματικό συστατικό | Ιαπωνία | SMC |
Οθόνη αφής | Κίνα | GAOSHAN |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
