Λεπτομέρειες:
|
| Όνομα: | CNC μηχανή γυαλιού | Ανώτατο μέγεθος επεξεργασίας γυαλιού: | 2.5m×3m |
|---|---|---|---|
| Ελάχιστο μέγεθος επεξεργασίας γυαλιού: | 500×300 | Πάχος γυαλιού: | 4~19mm |
| Ανώτατο βάρος γυαλιού: | 500kg | Συνολική δύναμη: | 26KW |
| Υψηλό φως: | CNC πέντε τσεκουριών μηχανή γυαλιού,Κάθετη CNC μηχανή γυαλιού,Κάθετη μηχανή διατρήσεων και άλεσης πέντε τσεκουριών |
||
Η κάθετη μηχανή διατρήσεων και άλεσης είναι ένας κάθετος εξοπλισμός επεξεργασίας γυαλιού πέντε-άξονα υψηλών σημείων, που χρησιμοποιείται για τη διάτρηση, την άλεση, την αλέθοντας γωνία, την ακονίζοντας και άλλη επεξεργασία του γυαλιού. Το πάχος του γυαλιού που μπορεί να υποβληθεί σε επεξεργασία είναι 419mm. Ο εξοπλισμός υιοθετεί ένα αριθμητικό σύστημα ελέγχου υψηλών σημείων για να ελέγξει ακριβώς κάθε σερβο άξονα, που συνδέεται με την υψηλή ακαμψία και την υψηλή σταθερότητα ολόκληρης της δομής μηχανών, ώστε να πραγματοποιηθούν η μεγάλη ταχύτητα και μεγάλης ακρίβειας επεξεργασία του γυαλιού. Το εντελώς μόνος-αναπτυγμένο λογισμικό CAM έχει τις ισχυρές λειτουργίες. Μπορεί αυτόματα να παραγάγει την τεχνολογία επεξεργασίας για τη διαφορετική γραφική παράσταση επεξεργασίας, και να παραγάγει τα προγράμματα επεξεργασίας σύμφωνα με τη συγκεκριμένη τεχνολογία. Συγχρόνως, έχει επίσης τις βοηθητικές λειτουργίες όπως η διαχείριση βιβλιοθηκών και η διαχείριση βιβλιοθηκών εργαλείων, η οποία μειώνει πολύ τη δυσκολία των διαδικασιών επεξεργασίας. , Οι απαιτήσεις για τους χειριστές μειώνονται περαιτέρω. Τα ηλεκτρικά συστατικά που χρησιμοποιούνται στον εξοπλισμό είναι όλο το CE επικυρωμένο, και οι συνδετήρες των ηλεκτρικών συστατικών είναι αδιάβροχοι για να εξασφαλίσουν ασφάλεια.
Η κάθετη μηχανή διατρήσεων και άλεσης χρησιμοποιείται κυρίως σε: διακοσμητικό γυαλί, γυαλί λουτρών, αρχιτεκτονικό γυαλί (frameless πόρτα γυαλιού, τοίχος κουρτινών γυαλιού, σκάλα γυαλιού), κ.λπ.
Η κάθετη μηχανή διατρήσεων και άλεσης είναι ένας σύνθετος εξοπλισμός επεξεργασίας γυαλιού που μπορεί να ολοκληρώσει ποικίλη επεξεργασία γυαλιού
Αντίθετος-διάτρυση: Λόγω της δομής μπροστινό και πίσω μέρος άξονας του κάθετου κέντρου διατρήσεων και άλεσης, ο εξοπλισμός μπορεί να πραγματοποιήσει τη μεγάλη αντίθετος-διάτρηση πριν και μετά, ώστε να εξασφαλιστούν η ποιότητα επεξεργασίας υψηλής ζήτησης και η ακρίβεια
Άλεση: απλή και γρήγορη λειτουργία: οι μπροστινό και πίσω μέρος άξονες μπορούν να αλέσουν και να αλέσουν την εσωτερική άκρη συγχρόνως

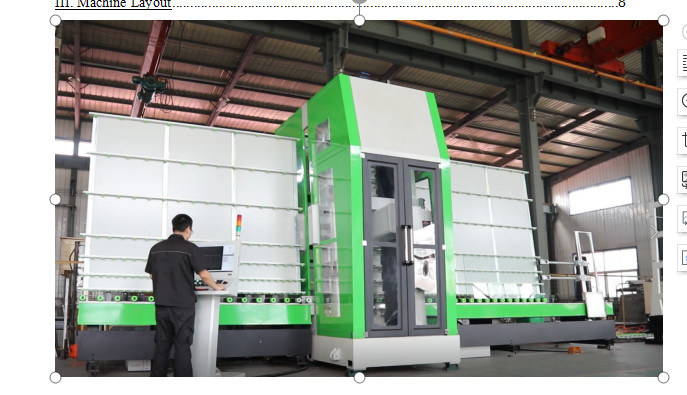

Το κάθετο κέντρο διατρήσεων και άλεσης έχει ένα μικρό ίχνος και είναι εύκολο να αποσυνθεθεί. Αποτελείται κυρίως από έναν χειριστή, ένα τέλος εισαγωγής γυαλιού, μια περιοχή επεξεργασίας, ένα τέλος παραγωγής γυαλιού και ένα ρυμουλκό στο κατώτατο σημείο. Το γυαλί τοποθετείται στο ρυμουλκό τελών εισαγωγής, και το οπίσθιο στήριγμα του τέλους εισαγωγής υποστηρίζεται. Η σερβο μηχανή συνδέεται με το εργαλείο κίνησης του μειωτή για να προβλέψει την εξουσία στο σφιγκτήρα. Ο σφιγκτήρας στερεώνει ένα τέλος του γυαλιού και μετέφερε το γυαλί στην περιοχή επεξεργασίας. Αφότου φθάνει το γυαλί στην περιοχή επεξεργασίας, η διάτρηση, η άλεση και άλλη επεξεργασία εκτελούνται. Κατά τη διάρκεια της επεξεργασίας, οι μπροστινό και πίσω μέρος άξονες μπορούν αυτόματα να ολοκληρώσουν την αλλαγή εργαλείων σύμφωνα με την τεχνολογία επεξεργασίας, και να ολοκληρώσουν αυτόματα τις διαδικασίες, και την εσωτερική τρύπα με τρυπάνι. Μετά από την επεξεργασία, οι σφιγκτήρες μεταφέρουν το γυαλί στο τέλος παραγωγής του ρυμουλκού, και τελικά η συσκευή παραγωγής δύναμης μετέφερε το γυαλί στο τέλος παραγωγής.
Οι άξονες Χ, Υ, και Β οδηγούνται από τα μεγάλης ακρίβειας εργαλεία ραφιών και γραναζιών, και οι άξονες Ζ και W οδηγούνται από τις μεγάλης ακρίβειας βίδες σφαιρών. Ο Χ-άξονας ελέγχει το αριστερό και δεξιό κίνημα του γυαλιού, και το Υ και το Β περικόβουν τον έλεγχο ο ηλεκτρικός άξονας και το γλιστρώντας πιάτο που κινούνται πάνω-κάτω κατά μήκος των μπροστινό και πίσω μέρος κάθετων ακτίνων. , Οι άξονες Ζ και W ελέγχουν την μπροστινή και οπίσθια μετακίνηση του ηλεκτρο άξονα.
Πλεονεκτήματα δομών:
| Στοιχεία | Μονάδα | SKY2530.B |
| Διαστάσεις μηχανών | χιλ. | |
| Βάρος μηχανών | Κλ | |
| Ανώτατο μέγεθος επεξεργασίας γυαλιού | χιλ. | 2.5m×3m |
| Ελάχιστο μέγεθος επεξεργασίας γυαλιού | χιλ. | 500×300 |
| Πάχος γυαλιού | χιλ. | 4~19 |
| Ανώτατο βάρος γυαλιού | Κλ | 500 |
| Ανώτατη ταχύτητα του Χ, Υ (Β), άξονας Ζ (W) | m/min | 30,35,15 |
| Δύναμη S1 αξόνων | KW | 7.5+7.5 |
| Ο Max περιστρέφεται την ταχύτητα του άξονα | περιστροφή/λεπτό | 10000 |
| Διάμετρος μπροστινού ρουλεμάν του κύριου άξονα | χιλ. | 50 |
| Προδιαγραφές θηκών εργαλείων | BT30 | |
| Magzine εργαλείων | 7+7 | |
| Ανώτατη διάμετρος εργαλείων | χιλ. | 70 |
| Γραμμική ακρίβεια επεξεργασίας | mm/m | ±0.15 |
| Ακρίβεια απόστασης μεταξύ δύο τρυπών | mm/m | ±0.15 |
| Νερό από το κέντρο εργαλείων | ΝΑΙ | |
| Σταθερό δοχείο ψύξης νερού θερμοκρασίας | ΝΑΙ | |
| Συνολική δύναμη | KW | 26 |
