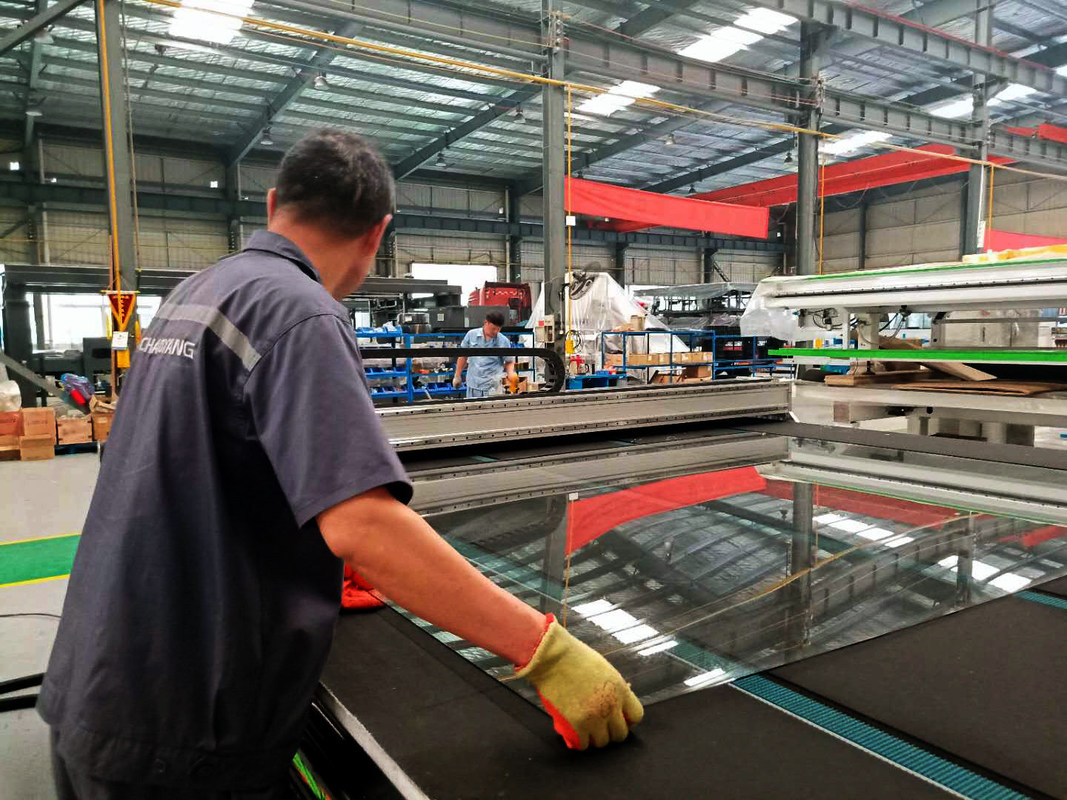

σερβο CNC μηχανών πλήρως αυτόματη τέμνουσα μηχανή γυαλιού για το γυαλί

CNC αυτόματη τέμνουσα μηχανή γυαλιού για το γυαλί

1. Βασικές αρχές:

Η αρχή εργασίας της είναι να μεταβιβάσει το γυαλί περικοπών με τη μεταβίβαση της ζώνης σε worktable, εισάγετε αυτόματα τη θέση του γυαλιού μέσω του συστήματος φωτοηλεκτρικής ανίχνευσης, και έπειτα το τέμνον κεφάλι με τη ρόδα διαμαντιών στις κινήσεις κατόχων κοπτών κατά μήκος των κατευθύνσεων Χ και Υ αντίστοιχα από τον έλεγχο προγράμματος, cutc το φύλλο. CNC ο ελεγκτής κινήσεων χρησιμοποιείται στο μέρος ελέγχου της μηχανής, και η προηγμένη σερβο μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται στο μέρος κίνησης.

1. Σύνθεση εξοπλισμού:

Αυτόματος τέμνων πίνακας: Αποτελείται από το μηχανισμό πλαισίων, μηχανισμός ακτίνων, worktable μηχανισμός, τέμνων μηχανισμός μαχαιριών, που μεταβιβάζει το μηχανισμό, τον τοποθετώντας μηχανισμό φωτοηλεκτρικής ανίχνευσης και το ηλεκτρικό σύστημα ελέγχου.

2. Λεπτομερή λειτουργώντας βήματα:

Αναφερθείτε «στις οδηγίες για τη χρήση του πλήρως αυτόματου τέμνοντος πίνακα γυαλιού»

3. Απόδοση εξοπλισμού:

1, το υλικό πλαισίων είναι ενωμένο στενά και διαμορφωμένο από τον εθνικό τυποποιημένο μαγγάνιο-περιέχοντας χάλυβα γεφυρών τμημάτων (Q345A) μετά από την επεξεργασία γήρανσης. Οι περιεκτική μηχανική ιδιότητες, η πλαστικότητα και οι ιδιότητες συγκόλλησης αυτού του είδους χάλυβα είναι καλές. Το πλαίσιο υποβάλλεται σε επεξεργασία συνολικά, και η σταθερότητα και η ακρίβεια του εξοπλισμού βελτιώνονται πολύ με τη μετρίαση της επεξεργασίας γήρανσης για να εξασφαλίσουν τη σταθερότητα του προϊόντος. Μετά από την ειδική διαδικασία αφαίρεσης σκουριάς, τα σημεία σκουριάς επιφάνειας και το στρώμα οξειδίων αφαιρούνται. Το τοπ παλτό ψεκάζεται με τον αρίστης ποιότητας εποξικό εγχυτήρα και το τοπ παλτό ψεκάζεται με το αρίστης ποιότητας αυτοκινητικό χρώμα.
2, μέσω της ανάλυσης του επαγγελματικού λογισμικού δομών, ο εξοπλισμός εξασφαλίζουν τη σταθερότητα, δυναμική ισορροπία, μηχανική δύναμη για να επιτύχουν την τελειότερη αντιστοιχία, και εξασφαλίζουν ότι η δομή του πίνακα δεν είναι παραμορφωμένη.
3, η συσκευή έχουν μια βασική λειτουργία αναστοιχειοθέτησης. Μπορεί να ολοκληρώσει όλες τις προετοιμασίες πριν από να αρχίσει αυτόματα με τον κρότο στην οθόνη αφής, η οποία βελτιώνει πολύ την αποδοτικότητα εργασίας.
4, λογική ρύθμιση των ακέραιων σωλήνων καλωδίων και αερίου και της πλήρους σφράγισης
5, μεγάλος σιωπηλός γραμμικός οδηγός υιοθετώ για τη ράγα οδηγών, η οποία έχει την υψηλή τέμνουσα ακρίβεια και χαμηλού θορύβου.
6, προηγμένη ιαπωνική σερβο μηχανή Ankawa χρησιμοποιούνται στο οδηγώντας μέρος, το οποίο καθιστά τον εξοπλισμό αξιόπιστο, το λάθος μικρό και αποδοτικό.
7, ιαπωνική βαλβίδα σωληνοειδών SMC ανάλογη χρησιμοποιούνται για το τέμνον ρύζι. Η πίεση ρυθμίζεται αυτόματα σύμφωνα με το πάχος γυαλιού. Το κεφάλι κοπτών περιστρέφεται 360 βαθμούς, και τις ανώτερες και χαμηλότερες αποθηκεύοντας περικοπές κοπτών (οποιαδήποτε ευθεία γραμμή και όλα τα είδη ειδικού διαμορφωμένου γυαλιού μπορούν να κοπούν ακριβώς).
8, το κεφάλι μαχαιριών είναι εξοπλισμένα με τη λειτουργία προστασίας μαχαιριών. Εάν το κεφάλι μαχαιριών δεν εμπίπτει στο γυαλί ή το χάσμα γυαλιού, οι στάσεις προγράμματος αυτόματα, αποτελεσματικά αποτρέποντας τη ζημία στα μέρη και το γυαλί.
9, διπλή κίνηση υψηλής ταχύτητας μηχανών (μεγάλη αδράνεια Yaskawa σερβο) εξασφαλίζουν την τέμνουσες ταχύτητα και την άνεση
10, συσκευή μεταφορέων, σύγχρονη αυτόματη συσκευή μετάδοσης, κατάλληλη για την ανώτερη και χαμηλότερη μετάδοση γυαλιού, κανονισμός ταχύτητας μετατροπής συχνότητας, σταθερός και εύκολος να βελτιστοποιήσει την ταχύτητα μετάδοσης
11, τοποθετώντας συσκευή, τοποθετώντας σύστημα φωτοηλεκτρικής ανίχνευσης
12, λειτουργία αποζημιώσεων, αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών

4. Μηχανική διαμόρφωση:

1. , Κύριο ρουλεμάν NSK: NSK
2. , Guideway: FUJUN
3. , Ράφι/εργαλείο: RUIAN
4. , Ρόδα/κάτοχος μαχαιριών: Σφαιριστής, Γερμανία
5. , Πίνακας: Εισαγόμενος βιομηχανικός αισθητός
6. , Επιτραπέζιος πίνακας: αδιάβροχος πίνακας υψηλής πυκνότητας

5. Ηλεκτρική διαμόρφωση:

1. Τάση παροχής ηλεκτρικού ρεύματος: 380V/50HZ (οι ειδικές περιστάσεις μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις πελατών)
2. Πίεση πηγής αερίου: 0.6-0.8 MPA (Χρήστης παρεχόμενος)
3. Σερβο σύστημα: Σερβο μηχανή Yaskawa
4. Μετατροπέας: Δέλτα
5. Μεταβίβαση του μειωτή: Sankai/Zhongyan
6. Ανάλογη βαλβίδα: SMC
7. Κύρια βαλβίδα σωληνοειδών: Airtac
8. Ελεγκτής κινήσεων: GUGAO/OPTIMA
9. Ενδιάμεσος ηλεκτρονόμος: Hequan/Puruide
10. Επαφέας εναλλασσόμενου ρεύματος: Σνάιντερ
11. Διακόπτης μηχανών: Σνάιντερ
12. Διακόπτης αέρα: Zhengtai
13. Διακόπτης εγγύτητας: Guangchuan/puruide/aotongmike

Σημείωση: Ανάλογα με την ημερομηνία παράδοσης και την τεχνική βελτίωση, η επιχείρηση παραγωγής διατηρεί το δικαίωμα να αντικαταστήσει τα αγορασμένα μέρη του ίδιου εμπορικού σήματος.

6. Τεχνική παράμετρος

7. Μέρος λογισμικού:

Ελεγκτής κινήσεων:

1) Γρήγορα τρέχοντας ταχύτητα, ομαλή λειτουργία, υψηλή ακρίβεια ελέγχου, μορφωματική δομή ελεγκτών

2) Η ανθρώπου-μηχανής διεπαφή είναι απλή και γενναιόδωρος, η ρύθμιση παραμέτρου είναι απλή, οι παράμετροι που πρέπει να τροποποιηθούν από τους χειριστές είναι λιγότεροι, απλές και διαισθητικές, και οι απαιτήσεις για τους χειριστές είναι χαμηλές.

3) Ο τέμνων τρόπος σωληνώσεων, ο φωτοηλεκτρικός τέμνων τρόπος προσδιορισμού θέσης και ο άμεσος τέμνων τρόπος τίθενται ελεύθερα μέσω των επιλογών. Ο αυτόματος τέμνων τρόπος και ο τρόπος επιχείρισης αέρα μπορούν να μεταστραφούν ανά πάσα στιγμή κατά τη διάρκεια της επεξεργασίας.

4) Ο γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, επίλεκτος ειδικός-που διαμορφώθηκε από τη βιβλιοθήκη, έθεσε τις σχετικές παραμέτρους, επεξεργαμένος την ποσότητα, αυτόματος να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας

5) Η πλήρης αποθήκευση του αποθέματος πίεσης γυαλιού, μόλις εισαχθεί η τέμνουσα πίεση κάθε πάχους προδιαγραφών και σωθεί, αυτό μπορεί να επικαλεσθεί άμεσα

6) Πραγματικός χρόνος που ακολουθεί και που επιδεικνύει της πορείας επεξεργασίας, έγκαιρος καταγραφή των συντεταγμένων κινήσεων, κράτος άξονα, κράτος I/0, αυτόματος καταγραφή της διάγνωσης ελαττωμάτων και συναγερμός

7) Λάβετε ποικίλο έξοχο λογισμικό πακέτων εγγράφων επεξεργασίας, αρχείο AUTOCAD DXF, το σύστημα έχει το λογισμικό έκδοσης γραφικής παράστασής του (ακριβώς όπως τη μέθοδο έκδοσης του Paul)
8) Γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, που επιλέγει την ανώμαλη μορφή από τη βιβλιοθήκη, που θέτει σχετικές τις παραμέτρους, που επεξεργάζονται την ποσότητα, αυτόματο να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας

9) Η ταξινομώντας λειτουργία της κατηγορίας DXF αρχειοθετεί, συμπεριλαμβανομένου του κοντινότερου σημείου, το σημείο εισόδων, ή από το χρώμα γραφικής παράστασης δεξιόστροφα, αντίθετα προς τη φορά των δεικτων του ρολογιού να ταξινομήσει και άλλες επιλογές. Ελεύθερος ο διακόπτης μεταξύ της μονοφασικής τέμνουσας και αμφίδρομης κοπής πραγματοποιείται.

10) Η φωτοηλεκτρική λειτουργία προσδιορισμού θέσης, σύμφωνα με την πραγματική γωνία θέσης και εκτροπής, ρυθμίζει αυτόματα την κοπή

11) Λειτουργία αποζημιώσεων: αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών
12) Όλα τα είδη προστασίας: συμπεριλαμβανομένου του μαλακού και σκληρού ορίου, όριο πίεσης κοπτών, εξωτερικός έλεγχος στάσεων έκτακτης ανάγκης και ούτω καθεξής.

Λογισμικό βελτιστοποίησης:

1. Εισαγώγιμα αποτελέσματα βελτιστοποίησης που γίνονται στο γραφείο
2. Το τέμνον σχέδιο μπορεί να δημιουργηθεί με το χέρι και να εκδοθεί
3. Με το αντίγραφο και τις κινητές λειτουργίες
4. Χειρωνακτική έκδοση της τέμνουσας ακολουθίας
5. Το τέμνον σχέδιο μπορεί να δημιουργηθεί γρήγορα από τους τρόπους Χ, Υ και Ζ.
6. Ταυτόχρονη βελτιστοποίηση των πολλαπλάσιων αρχικών και μικρών μπαλωμάτων
7. Βελτιστοποιημένη στοιχειοθεσία χωρίς περιορισμό μεγέθους
8. Βελτιστοποιημένη περιστροφή αποτελέσματος, διαχείριση καθρεφτών, κ.λπ.
9. Διαχείριση προτεραιότητας για τη μικρή τέμνουσα βελτιστοποίηση μεγέθους
10. Διαχείριση προτεραιότητας της αρχικής βελτιστοποίησης φύλλων γυαλιού
11. Λειτουργία ανίχνευσης προτύπων και επεξεργασία γραφικής παράστασης ανίχνευσης
12. Αρχική διαχείριση αποθήκευσης φύλλων γυαλιού
13. 20 αποδοτικοί αλγόριθμοι βελτιστοποίησης
14. Η τέμνουσα γραφική παράσταση μπορεί να εκδοθεί
15. Σχέδιο ετικετών και εκτύπωση ετικετών (ετικέτα-τρόπος)
16. Σαφής εκτύπωση της βελτιστοποιημένης έκθεσης αποτελέσματος
17. Εισαγωγή αρχείων στοιχείων του Excel
18. Χαμηλός-ε και συγκολλητική τέμνουσα διαχείριση γυαλιού
19. Μια βιβλιοθήκη γραφικής παράστασης που περιέχει την παραμετρική γραφική παράσταση 350, συμπεριλαμβανομένων όλων των συνήθως χρησιμοποιημένων τύπων γραφικής παράστασης (geo-τρόπος)
20. Δισδιάστατο σύστημα CAD με την ανώμαλη λειτουργία επεξεργασίας ανίχνευσης (CAD-τρόπος)
21. Αυτόματα μετατρέποντας τα ψηφιακά σήματα από CNC τα συστήματα στα γραφικά διαμορφώνοντας σημεία
22. Υπάρχουν πολλές γλωσσικές επιλογές για τη διεπαφή λειτουργίας λογισμικού, συμπεριλαμβανομένης της κινεζικής διεπαφής.
23. Ακολουθήστε την πιό πρόσφατη διεθνή ανάπτυξη λογισμικού, παρέχετε τις αναβαθμισμένες εκδόσεις σε πραγματικό - χρόνος, και επιτύχετε τις πιό πρόσφατες λειτουργικές απαιτήσεις για τους πελάτες

Σχετικά προϊόντα του ΓΥΑΛΙΟΎ LIJIANG

Αυτόματη χαμηλή αλέθοντας μηχανή ακρών ταινιών γυαλιού Ε για τη διαγραφή της ταινίας χαμηλός-ε

Μονώνοντας μηχανές επεξεργασίας γυαλιού: Η κάθετη μηχανή διαγραφής ταινιών γυαλιού χαμηλός-ε για το γυαλί διπλής τοποθέτησης υαλοπινάκων χρησιμοποιείται για να διαγράψει την ταινία στο γυαλί χαμηλός-ε με τη γρήγορη ταχύτητα. Η μηχανή διαγραφής μπορεί να διαγράψει το γυαλί ορθογωνίων και το γυαλί μορφής, αυτό έχει 6 σερβο μηχανές.

Κύρια χαρακτηριστικά γνωρίσματα:

Διπλής κατεύθυνσης πρόσβαση γυαλιού

Διαγράψτε το διπλό και τριπλό ασημένιο γυαλί χαμηλός-ε

Αυτόματα μέγεθος γυαλιού μέτρου

Αυτόματα διακρίνετε την επιφάνεια χαμηλός-ε

Η διαγραφή ακρών είναι διευθετήσιμη

Το κεφάλι μπορεί να είναι 360°Safe και πλήρης αυτόματη συσκευή

Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής

Σύστημα ελέγχου έξι servos

Το ευφυές σύστημα ελέγχου, μπορεί να αναγνωρίσει την επεξεργασία κατά δεσμίδες

RFQ:

1. Ποια είναι η λειτουργία της μηχανής διαγραφής ταινιών;

Η κύρια λειτουργία είναι να αφαιρεθεί η ταινία ακρών του γυαλιού χαμηλός-ε

2. Γιατί θα έπρεπε να διαγράψει την ταινία γυαλιού χαμηλός-ε;

Για να αποτρέψει την ταινία από την οξείδωση όταν συντίθεται το μονώνοντας γυαλί.

3. Ποιο γυαλί πρέπει να διαγραφεί;

Όταν σε μη απευθείας σύνδεση γυαλί χαμηλός-ε

4. Εκτός από τη χρησιμοποίηση της κάθετης μηχανής διαγραφής ταινιών για να διαγράψουν την ταινία, τι άλλοι τρόποι μπορούν να αφαιρέσουν την ταινία;

Χειρωνακτική, οριζόντια αλέθοντας μηχανή ακρών, διμερής αλέθοντας μηχανή ακρών, αλέθοντας μηχανή ακρών τέσσερις-ακρών, τέμνουσα μηχανή, κ.λπ.

5. Ποια είναι τα πλεονεκτήματα το διαχωριστή ταινιών μας; Ποια είναι τα μειονεκτήματα; Ποια είναι τα πλεονεκτήματα άλλες μεθόδους; Ποια είναι τα μειονεκτήματα;

Με το κάθετο rdeletion ταινιών μας η μηχανή μπορεί να συνδεθεί με τη χρήση, εκτός από την εργασία, η ταινία που εξαλείφει την επίδραση είναι καλή, η λειότητα γυαλιού είναι καλή, μπορεί να είναι εκτός από το μεγάλο γυαλί πιάτων. Το μειονέκτημα είναι να αυξηθεί το μήκος ολόκληρης της γραμμής, να καλύψει μια μεγάλη περιοχή.

Η χειρωνακτική επίδραση αφαίρεσης ταινιών είναι φτωχή, χαμηλή ταχύτητα. Άλλες είναι αφαίρεση ταινιών πρίν σκληραίνουν, επειδή ο χρόνος θέρμανσης του άσπρου γυαλιού και του γυαλιού χαμηλός-ε κατά τη διάρκεια της σκλήρυνσης δεν είναι ο ίδιος, θα προκαλέσει την παραμόρφωση γυαλιού, το πλεονέκτημα δεν χρειάζεται την πάρα πολύ υψηλή επένδυση.

6. Είναι το γυαλί πρίν σκληραίνει διαιρεί την ταινία είναι καλό ακόμα αφότου διαιρεί η σκλήρυνση την ταινία είναι καλή; Γιατί είναι αυτός;

Μετά από να σκληρύνει, η αφαίρεση ταινιών είναι καλή, η παραμόρφωση γυαλιού είναι μικρή.

7. Ποιο εμπορικό σήμα του PLC, οδηγός σερβο μηχανών, μετατροπέας συχνότητας χρησιμοποιείται στη μηχανή διαγραφής;

Αυτή τη στιγμή, του δέλτα μηχανή και κίνηση PLC σερβο, δέλτα αναστροφέων και Σνάιντερ

8. Πόσα τμήματα η μηχανή διαγραφής ταινιών διαιρεί σε; Ποιες είναι οι διαστάσεις κάθε τμήματος; Ποιοι είναι οι ρόλοι;

Η μηχανή διαγραφής ταινιών διαιρείται σε τρία τμήματα, το πρώτο ή τρίτο τμήμα είναι 2,2 μέτρα, κυρίως για την εισαγωγή γυαλιού και την παραγωγή και την αποθήκευση του γυαλιού, τα μέτρα μέσων παραγράφων 5.3, κυρίως για τη διαγραφή ταινιών.

9. Μπορεί η συσκευή να διακρίνει την επιφάνεια ταινιών χαμηλός-ε;

Το στρώμα ταινιών μπορεί να ανιχνευθεί αυτόματα.

10. Πρέπει να εισαγάγετε το μήκος και την το πλάτος του γυαλιού κατά χρησιμοποίηση remover ταινιών;

Όχι, αυτό ανιχνεύεται αυτόματα.
