Λεπτομέρειες:
|
όνομα: | Τέμνοντες πίνακες γυαλιού | Μέγεθος Γυαλιού: | 2600*2000 |
---|---|---|---|
Τέμνουσα ταχύτητα: | 0-200m/min | Τάση παροχής ηλεκτρικού ρεύματος: | 380V/50Hz |
Σερβο σύστημα: | Σερβο μηχανή Yaskawa | Πάχος γυαλιού: | 3 - 19mm |
Τέμνουσα ακρίβεια: | ±0.15 | ||
Υψηλό φως: | 200m/min CNC τέμνοντες πίνακες γυαλιού,τέμνοντες πίνακες γυαλιού 19mm CNC,CNC τέμνοντες πίνακες 200m/min γυαλιού |

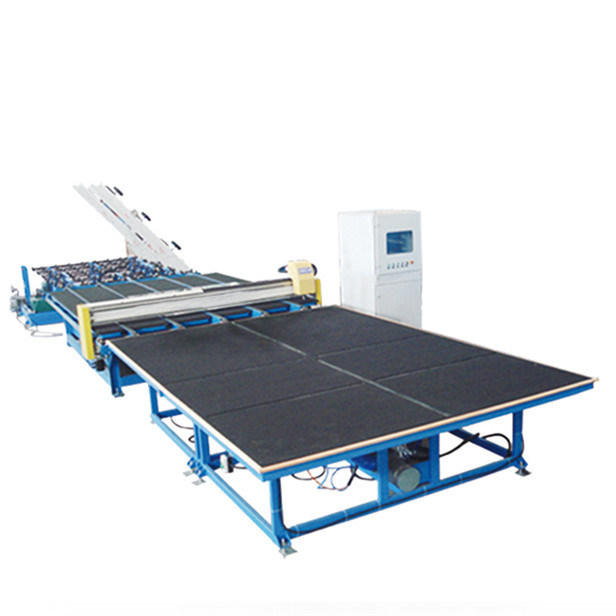

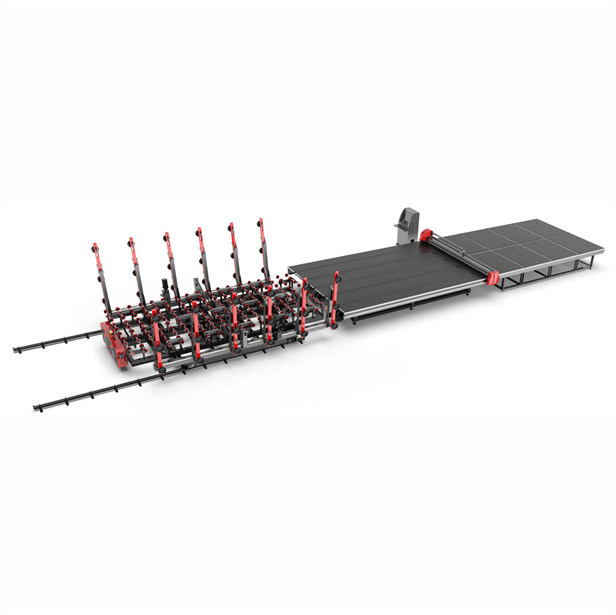

1. Επισκόπηση των τεμνόντων πινάκων γυαλιού
Οι τέμνοντες πίνακες γυαλιού που λειτουργούν την αρχή πρόκειται να μεταβιβάσουν το γυαλί περικοπών με τη μεταβίβαση της ζώνης σε worktable, εισάγετε αυτόματα τη θέση του γυαλιού μέσω του συστήματος φωτοηλεκτρικής ανίχνευσης, και έπειτα το τέμνον κεφάλι με τη ρόδα διαμαντιών στις κινήσεις κατόχων κοπτών κατά μήκος των κατευθύνσεων Χ και Υ αντίστοιχα από τον έλεγχο προγράμματος, cutc το φύλλο. Η προηγμένη σερβο μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται στο μέρος κίνησης, CNC ο ελεγκτής κινήσεων χρησιμοποιείται στο μέρος ελέγχου της μηχανής.
2. Τέμνουσα επιτραπέζια σύνθεση γυαλιού:
Αυτόματοι τέμνοντες πίνακες γυαλιού: Αποτελείται από το μηχανισμό πλαισίων, μηχανισμός ακτίνων, worktable μηχανισμός, τέμνων μηχανισμός μαχαιριών, που μεταβιβάζει το μηχανισμό, τον τοποθετώντας μηχανισμό φωτοηλεκτρικής ανίχνευσης και το ηλεκτρικό σύστημα ελέγχου.
3. Χαρακτηριστικό γνώρισμα του κόπτη γυαλιού
1, μεγάλος σιωπηλός γραμμικός οδηγός υιοθετώ για τη ράγα οδηγών, η οποία έχει την υψηλή τέμνουσα ακρίβεια και χαμηλού θορύβου.
2, μέσω της ανάλυσης του επαγγελματικού λογισμικού δομών, ο εξοπλισμός εξασφαλίζουν τη σταθερότητα, δυναμική ισορροπία, μηχανική δύναμη για να επιτύχουν την τελειότερη αντιστοιχία, και εξασφαλίζουν ότι η δομή του πίνακα δεν είναι παραμορφωμένη.
3, προηγμένη ιαπωνική σερβο μηχανή Ankawa χρησιμοποιούνται στο οδηγώντας μέρος, το οποίο καθιστά τον εξοπλισμό αξιόπιστο, το λάθος μικρό και αποδοτικό.
4, το υλικό πλαισίων είναι ενωμένα στενά και διαμορφωμένα από τον εθνικό τυποποιημένο μαγγάνιο-περιέχοντας χάλυβα γεφυρών τμημάτων (Q345A) μετά από την επεξεργασία γήρανσης. Οι περιεκτική μηχανική ιδιότητες, η πλαστικότητα και οι ιδιότητες συγκόλλησης αυτού του είδους χάλυβα είναι καλές. Το πλαίσιο υποβάλλεται σε επεξεργασία συνολικά, και η σταθερότητα και η ακρίβεια του εξοπλισμού βελτιώνονται πολύ με τη μετρίαση της επεξεργασίας γήρανσης για να εξασφαλίσουν τη σταθερότητα του προϊόντος. Μετά από την ειδική διαδικασία αφαίρεσης σκουριάς, τα σημεία σκουριάς επιφάνειας και το στρώμα οξειδίων αφαιρούνται. Το τοπ παλτό ψεκάζεται με τον αρίστης ποιότητας εποξικό εγχυτήρα και το τοπ παλτό ψεκάζεται με το αρίστης ποιότητας αυτοκινητικό χρώμα.
5, λογική ρύθμιση των ακέραιων σωλήνων καλωδίων και αερίου και της πλήρους σφράγισης
6, η συσκευή έχουν μια βασική λειτουργία αναστοιχειοθέτησης. Μπορεί να ολοκληρώσει όλες τις προετοιμασίες πριν από να αρχίσει αυτόματα με τον κρότο στην οθόνη αφής, η οποία βελτιώνει πολύ την αποδοτικότητα εργασίας.
7, ιαπωνική βαλβίδα σωληνοειδών SMC ανάλογη χρησιμοποιούνται για το τέμνον ρύζι. Η πίεση ρυθμίζεται αυτόματα σύμφωνα με το πάχος γυαλιού. Το κεφάλι κοπτών περιστρέφεται 360 βαθμούς, και τις ανώτερες και χαμηλότερες αποθηκεύοντας περικοπές κοπτών (οποιαδήποτε ευθεία γραμμή και όλα τα είδη ειδικού διαμορφωμένου γυαλιού μπορούν να κοπούν ακριβώς).
8, διπλή κίνηση υψηλής ταχύτητας μηχανών (μεγάλη αδράνεια Yaskawa σερβο) εξασφαλίζουν την τέμνουσες ταχύτητα και την άνεση
9, συσκευή μεταφορέων, σύγχρονη αυτόματη συσκευή μετάδοσης, κατάλληλη για την ανώτερη και χαμηλότερη μετάδοση γυαλιού, κανονισμός ταχύτητας μετατροπής συχνότητας, σταθερός και εύκολος να βελτιστοποιήσει την ταχύτητα μετάδοσης
10, λειτουργία αποζημιώσεων, αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών
11, το κεφάλι μαχαιριών είναι εξοπλισμένα με τη λειτουργία προστασίας μαχαιριών. Εάν το κεφάλι μαχαιριών δεν εμπίπτει στο γυαλί ή το χάσμα γυαλιού, οι στάσεις προγράμματος αυτόματα, αποτελεσματικά αποτρέποντας τη ζημία στα μέρη και το γυαλί.
12, τοποθετώντας συσκευή, τοποθετώντας σύστημα φωτοηλεκτρικής ανίχνευσης
4.Technical παράμετρος
Ανώτατο μέγεθος | 2600X2000mm |
Πάχος | 3~19mm |
Τέμνουσα ακρίβεια | ±0.15 |
Τέμνουσα ακρίβεια του ειδικός-διαμορφωμένου γυαλιού | ±0.20 |
Τέμνουσα ταχύτητα | 0-200m/min |
Μεταβίβαση της ταχύτητας | 0-25m/min |
Μέγεθος μηχανών | 9600X2800X900±20mm |
Επιτραπέζιο ύψος εργασίας | 900mm±20mm |
Βάρος | 2600kg |
Συνολική δύναμη του εξοπλισμού | 5-8kw |
5.Equipment διαμορφώστε
6.Software μέρος
1) Η ανθρώπου-μηχανής διεπαφή είναι απλή και γενναιόδωρος, η ρύθμιση παραμέτρου είναι απλή, οι παράμετροι που πρέπει να τροποποιηθούν από τους χειριστές είναι λιγότεροι, απλές και διαισθητικές, και οι απαιτήσεις για τους χειριστές είναι χαμηλές.
2) Γρήγορα τρέχοντας ταχύτητα, ομαλή λειτουργία, υψηλή ακρίβεια ελέγχου, μορφωματική δομή ελεγκτών
3) Ο τέμνων τρόπος σωληνώσεων, ο φωτοηλεκτρικός τέμνων τρόπος προσδιορισμού θέσης και ο άμεσος τέμνων τρόπος τίθενται ελεύθερα μέσω των επιλογών. Ο αυτόματος τέμνων τρόπος και ο τρόπος επιχείρισης αέρα μπορούν να μεταστραφούν ανά πάσα στιγμή κατά τη διάρκεια της επεξεργασίας.
4) Πραγματικός χρόνος που ακολουθεί και που επιδεικνύει της πορείας επεξεργασίας, έγκαιρος καταγραφή των συντεταγμένων κινήσεων, κράτος άξονα, κράτος I/0, αυτόματος καταγραφή της διάγνωσης ελαττωμάτων και συναγερμός
5) Ο γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, επίλεκτος ειδικός-που διαμορφώθηκε από τη βιβλιοθήκη, έθεσε τις σχετικές παραμέτρους, επεξεργαμένος την ποσότητα, αυτόματος να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας
6) Λάβετε ποικίλο έξοχο λογισμικό πακέτων εγγράφων επεξεργασίας, αρχείο AUTOCAD DXF, το σύστημα έχει το λογισμικό έκδοσης γραφικής παράστασής του (ακριβώς όπως τη μέθοδο έκδοσης του Paul)
7) Γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, που επιλέγει την ανώμαλη μορφή από τη βιβλιοθήκη, που θέτει σχετικές τις παραμέτρους, που επεξεργάζονται την ποσότητα, αυτόματο να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας
8) Η πλήρης αποθήκευση του αποθέματος πίεσης γυαλιού, μόλις εισαχθεί η τέμνουσα πίεση κάθε πάχους προδιαγραφών και σωθεί, αυτό μπορεί να επικαλεσθεί άμεσα
9)Η φωτοηλεκτρική λειτουργία προσδιορισμού θέσης, σύμφωνα με την πραγματική γωνία θέσης και εκτροπής, ρυθμίζει αυτόματα την κοπή
10) Η ταξινομώντας λειτουργία της κατηγορίας DXF αρχειοθετεί, συμπεριλαμβανομένου του κοντινότερου σημείου, το σημείο εισόδων, ή από το χρώμα γραφικής παράστασης δεξιόστροφα, αντίθετα προς τη φορά των δεικτων του ρολογιού να ταξινομήσει και άλλες επιλογές. Ελεύθερος ο διακόπτης μεταξύ της μονοφασικής τέμνουσας και αμφίδρομης κοπής πραγματοποιείται.
11) Όλα τα είδη προστασίας: συμπεριλαμβανομένου του μαλακού και σκληρού ορίου, όριο πίεσης κοπτών, εξωτερικός έλεγχος στάσεων έκτακτης ανάγκης και ούτω καθεξής.
12) Λειτουργία αποζημιώσεων: αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών
Σχετικό προϊόν
Έξυπνη κάθετη άκρη που διαγράφει τη μηχανή LJCM2545
Κύριο χαρακτηριστικό γνώρισμα
• Διπλής κατεύθυνσης πρόσβαση γυαλιού
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Αυτόματα μέγεθος μέτρου
• Αυτόματα διακρίνετε την επιφάνεια χαμηλός-ε
• Η διαγραφή ακρών είναι διευθετήσιμη
• Το κεφάλι μπορεί να είναι 360°
• Ασφαλής και πλήρης αυτόματη συσκευή
• Σύστημα ελέγχου έξι servos
• Το ευφυές σύστημα ελέγχου, μπορεί να αναγνωρίσει το processin batch
Τεχνικά στοιχεία
Μέγιστο μέγεθος επεξεργασίας γυαλιού | 2500*4500mm |
Ελάχιστο μέγεθος επεξεργασίας γυαλιού | 400*280mm |
Πάχος γυαλιού | 315mm |
Διάμετρος του τροχού άλεσης | 200mm |
Ύψος μεταφορέων | 500mm |
Άκρη που διαγράφει το πλάτος | 1050mm |
Ταχύτητα μετάδοσης | 1. 29m/min |
Άκρη που διαγράφει την ταχύτητα | 2-29m/min |
Λειαντικό πλάτος ροδών | 10/12/15 χιλ. |
Πάχος γυαλιού | 3 - 15mm |
Ταχύτητα τροχών άλεσης | 0~3000r/min |
Συνολική κατανάλωση αέρα | 100L/ λ. |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50Hz 3.35KW |
Διάσταση | Διαστάσεις: 9700×2500×3400mm |
Συνολικό βάρος | 3700KG |
