Λεπτομέρειες:
|
Brand name: | Insulating Glass Processing Line with gas filling | Εμπορικό σήμα: | Γυαλί Lijiang |
---|---|---|---|
Ανώτατο μέγεθος γυαλιού: | 2500 mm*3500 χιλ. | Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου: | 2500 mm*3200 χιλ. |
Πάχος γυαλιού: | 3 - 15 χιλ. (3 - 30 χιλ.) | IG πάχος: | 60 χιλ. |
Υλικό: | Ανοξείδωτο | Αξία αερίου: | > 95% |
Εξουσιοδότηση: | 1 έτος | Μήκος: | 23,5 μέτρα |
Υψηλό φως: | Επιπλέουσα μονώνοντας γραμμή παραγωγής γυαλιού αέρα,Κάθετη μονώνοντας γραμμή παραγωγής γυαλιού,Κάθετος μονωμένος εξοπλισμός κατασκευής γυαλιού |

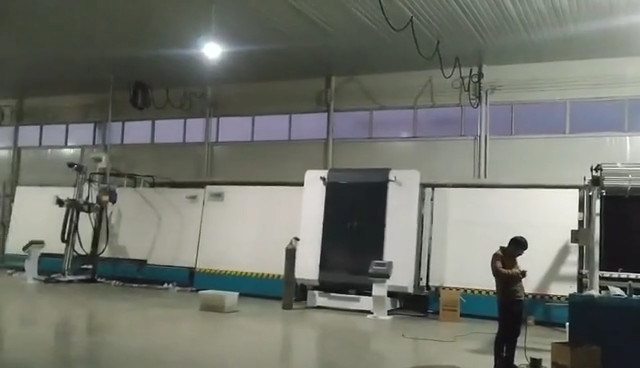

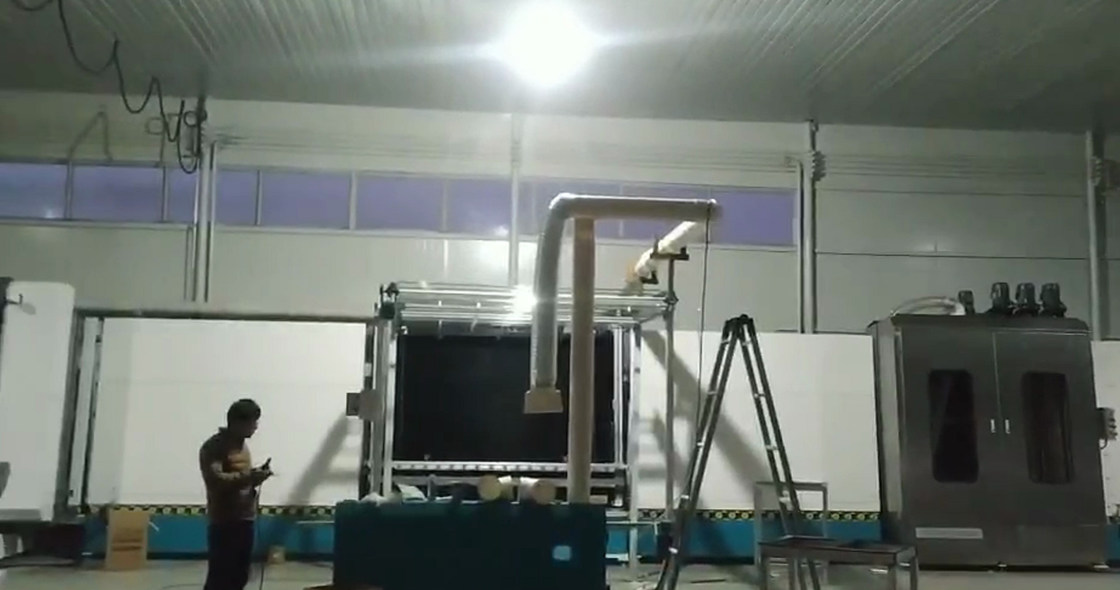

Κάθετη μονώνοντας αέρας-επιπλέοντας γραμμή επεξεργασίας γυαλιού με το αέριο που γεμίζει αυτόματα on-line
Εισάγετε της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με την πλήρωση αερίου
Η χρησιμοποίηση να αέρας-επιπλεύσει της τεχνολογίας για να μεταφέρει το γυαλί για να αποτρέψει το γυαλί από τη μόλυνση από τις ρόδες και την αναχώρηση επισημαίνει για να βελτιώσει της παραγωγής IG υψηλής - ποιότητα. Η γραμμή έχει επτά τμήματα:
01 τμήμα μεταφοράς
πλυντήριο 02
τμήμα 03 απαλλαγής
επιθεώρηση 04 και τμήμα εγκαταστάσεων
05 τμήμα μεταφοράς
06 που πιέζουν και γεμίζοντας τμήμα
τμήμα 07 απαλλαγής.
Προαιρετικές λειτουργίες της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με το αέριο που γεμίζει:
• Γυαλί βημάτων με τις προαιρετικές άκρες (Λ: 100mm W: 50mm)
• Διαμορφωμένο γυαλί
• Πρόπλυση της μηχανής
Άλλα μεγέθη της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με το αέριο που γεμίζει:
Παράμετροι | Μονάδα | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Παροχή ηλεκτρικού ρεύματος | 380V 50Hz 3P | |||
Συνολική δύναμη | KW | 41 | 44.5 | 51.5 |
Ταχύτητα πλύσης | m/min | 2~10 | ||
Μέγιστη ταχύτητα εργασίας | m/min | 45 | ||
Ελάχιστο μέγεθος γυαλιού | χιλ. | 450*280 | ||
Μέγιστο μέγεθος γυαλιού | χιλ. | 2000*2500 2000x3000 (που πιέζονται κοντά δύο φορές) |
2500*3200 2500*3500 (που πιέζονται κοντά δύο φορές) 2500x4500 (που πιέζονται κοντά δύο φορές, προσθέστε suckers) |
|
Πάχος επίπεδου γυαλιού | χιλ. | 3~15 (3-30) | ||
Βούρτσες πλύσης | Κομμάτια | 6 | ||
Μέγιστο πάχος της μόνωσης του γυαλιού | χιλ. | 60 | ||
Συνολική κατανάλωση αερίου | Λ/λ | 1200 | ||
Ύψος ρόλων μεταφορέων | χιλ. | 520 | ||
Διάσταση | L*W*H (χιλ.) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Λεπτομέρειες της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με το αέριο που γεμίζει:
01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε

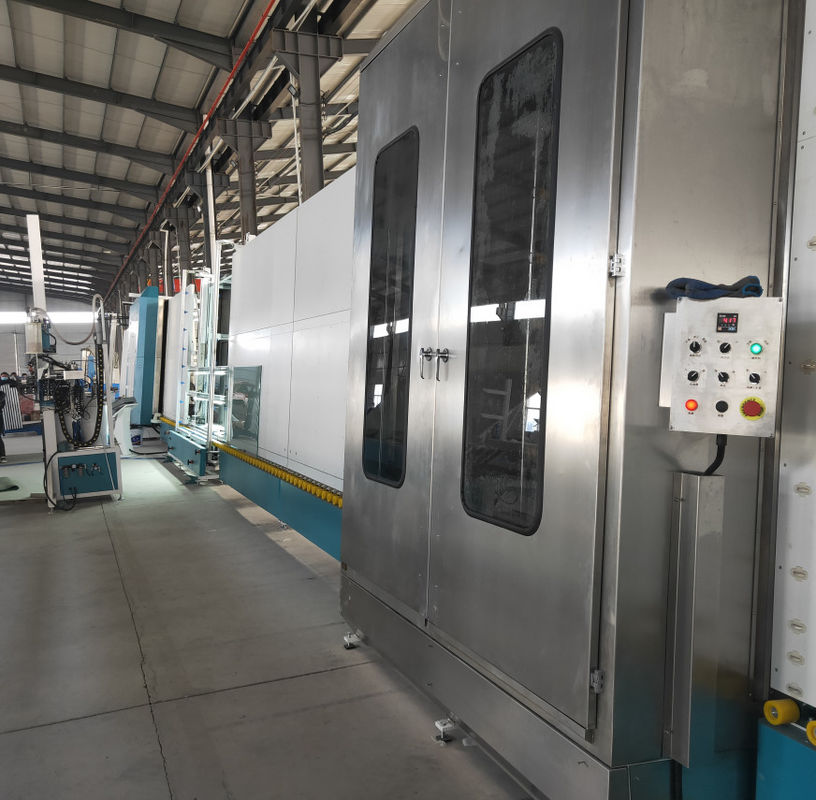

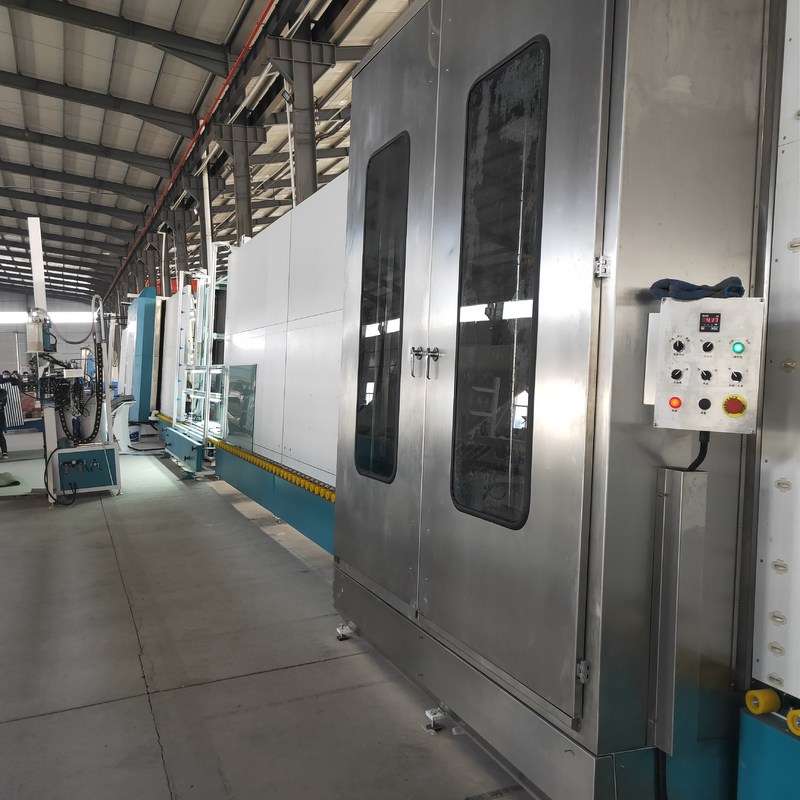

πλυντήριο 02
• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Υλικό ανοξείδωτου
τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
06 που πιέζουν και γεμίζοντας τμήμα
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί
• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση
• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό
• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού
• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 1m ³ /min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
