PLC μονώνοντας γυαλιού μηχανή εκφόρτωσης ατσάλινων σκελετών μηχανών φόρτωσης γραμμών παραγωγής αυτόματη

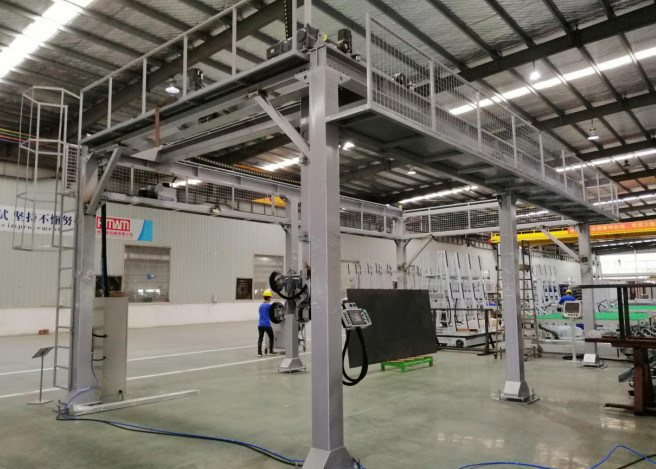

Αυτόματη μηχανή φόρτωσης και μηχανή εκφόρτωσης ατσάλινων σκελετών για τη γραμμή γυαλιού


LJAXP4025 σύστημα εκφόρτωσης ατσάλινων σκελετών για τη γραμμή επεξεργασίας γυαλιού
 Ι. κύριος τεχνικός στόχος
1. Ανώτατο μέγεθος γυαλιού: 4000x2500mm
Ελάχιστο μέγεθος γυαλιού: 1200*1000mm
Συνολικά φλυτζάνια αναρρόφησης, ενιαία πλευρά: Διάμετρος 250mm 8pcs
2.Color: Για να επιβεβαιωθεί.
3. Παροχή ηλεκτρικού ρεύματος: 380V 50HZ, 3 φάση-ΠΟΥ ΕΠΙΒΕΒΑΙΏΝΟΝΤΑΙ
4. Συμπιεσμένη παροχή αέρα: 5-7bar, 30L/λ.
 5. Εγκατεστημένη δύναμη: ≈10kw




ΙΙ. τεχνική απόδοση:

1. Όλα τα κύρια πλαίσια του χάλυβα ποιοτικών ορθογωνίων χρήσης εξοπλισμού διοχετεύουν με σωλήνες τις ομάδες εθνικών προτύπων που ενώνονται στενά και που εγκαθίστανται με το μπουλόνι.
 2.Program εισαγόμενος SIMENS ελεγκτής ελέγχου, που εγκαθίσταται χρήσεις προγραμματίσημος με την επιτροπή αφής.
3.The η μηχανή σχεδιάστηκε με τη συνοπτική εμφάνιση και προσαρμόζεται στο σύγχρονο εργοστάσιο με στα ασφαλή σημάδια, και την αναφορά στα ευρο- πρότυπα IEC από το σχέδιο μέχρι την κατασκευή και την εγκατάσταση.
 πλήρης-κλειστό 4.Adopts σύστημα ελέγχου βρόχων για ακριβώς για τη μηχανή και το σταθερό τρέξιμο.
 5.All-ψηφιακός έλεγχος με τον ακριβή προσδιορισμό θέσης και την ταχεία ευελιξία Όλη η ταχύτητα μπορεί να είναι διευθετήσιμη σύμφωνα με την ταχύτητα γραμμών παραγωγής.
6.The Χ και μετακίνηση άξονα Υ και να ανυψώσει επάνω & κάτω λειτουργία για τον ανυψωτή φλυτζανιών αναρρόφησης θα ελεγχθεί από τη σερβο μηχανή. Το σύστημα φλυτζανιών αναρρόφησης μπορεί να ανυψώσει πάνω-κάτω, να κινηθεί προς τα εμπρός και προς τα πίσω, να κινηθεί αριστερά προς το δικαίωμα, μπορεί να περιστραφεί 90 βαθμό.
7.The οι εργασίες γερανών ατσάλινων σκελετών με την κενή αναρρόφηση κοιλαίνουν τον ανυψωτή και μπορεί να χειριστεί το ανώτατο βάρος 1000KG συμπεριλαμβανομένου του βάρους γυαλιού και του βάρους ανυψωτών φλυτζανιών αναρρόφησης.
8.Unloading το κύκλος ζωών: ≤60S. Αυτό είναι εξαιρέσει του χρόνου εκείνος ο χειριστής που επιθεωρεί το γυαλί ect.


Κατάλογος επιτραπέζιων ηλεκτρικών μερών



LJASP 3525 κάθετος πίνακας φόρτωσης γυαλιού

A.Technical απόδοση:

1. Υιοθετεί τον έλεγχο PLC της Mitsubishi, 10 δυναμικών ίντσες συστημάτων αφής screen.the υιοθετούν την κίνηση σερβο μηχανών 3, είναι εύκολο σε operate.the βάζοντας τον τρόπο γιατί το γυαλί είναι κοινής τοποθέτησης, τοποθέτηση up/down
2.The Β η ζώνη μπορεί αυτόματα να προσαρμοστεί στην κεντρική θέση του πάχους γυαλιού Η μηχανή οδηγεί ballscrew του εργαλείου μείωσης για να ρυθμίσει τη ζώνη Β. Ο αισθητήρας μετατοπίσεων εγκαθιστά το αρχικό σημείο, και κινείται στη διαδρομή σκαφών της γραμμής
3. Το μηχανή-κεφάλι πηγαίνει αυτόματα επάνω στο ύψος γυαλιού, εάν το μέγεθος γυαλιού είναι πάρα πολύ μικρό, αυτό δεν είναι απαραίτητο για να ανεβεί η σερβο μηχανή οδηγεί το εργαλείο μείωσης από τον αλυσσοτροχό αλυσίδων στη διαδρομή σκαφών της γραμμής για να κάνει τη μηχανή να διευθύνει up/down, έτσι ώστε μπορεί ακριβώς το αναγκαίο ύψος
4. Το τμήμα μεταφορών μεταβιβάζει αυτόματα το γυαλί στην κεντρική θέση sucker της υποστήριξης. Η σερβο μηχανή οδηγεί το εργαλείο μείωσης από τον αλυσσοτροχό αλυσίδων στη διαδρομή σκαφών της γραμμής για να μεταφέρει το γυαλί στη sucker κεντρική θέση
5.The sucker η υποστήριξη μπορεί αυτόματα να ρυθμίσει σε up/down από το μήκος και το πλάτος του γυαλιού Όταν το γυαλί φθάνει στην αναγκαία θέση, το βοηθητικό υποστήριγμα πηγαίνει προς τα πίσω Ο κύλινδρος αέρα δύο οδηγεί το σύνδεσμο τέσσερις-φραγμών για να κάνει το ενεργό μέτωπο κίνησης πιάτων/πίσω, έτσι ώστε μπορεί να εγγυηθεί το παράλληλο synchronicity.
6.The suckers εισπνέουν, τεντώνουν, το τέντωμα όπλων για να φθάσουν έξω στη δεδομένη αρνητική πίεση, ο μετρητής αρνητικής πίεσης έχει την προστατευτική επίδραση, και μπορεί να αποφύγει το γυαλί που σπάζουν σε περίπτωση διαρροής αέρα.
7.The η μηχανή μπορεί να σώσει την εργασία 2-3people, και να βελτιώσει την εργασία efficiencyby 2times
8.The sucker up/down, sucker μέτωπο/πίσω, μεταφορά ζωνών Β είναι οδηγημένος από τη σερβο μηχανή, μπορεί να τεθεί στην ακριβή θέση












Σαν κατασκευή μηχανών γυαλιού μόνωσης professinal στην Κίνα, εκτός από το υλικό όπως το κόσκινο Moleculaer και το πλήκτρο διαστήματος και η στεγανωτική ουσία αργιλίου. Είμαστε καλοί και την παραγωγή της αυτόματης κάθετης insulaing γραμμής παραγωγής επεξεργασίας γυαλιού, κάθετο γυαλί χαμηλός-ε egde διαγράφοντας τη μηχανή, insulaiting γραμμή παραγωγής γυαλιού ρομπότ automatice και ούτω καθεξής.
