Λεπτομέρειες:
|
Ονομα: | Τέμνουσα μηχανή γυαλιού | Διάσταση (l*w*h): | 5000mm*2000mm ** 850mm |
---|---|---|---|
Δύναμη: | 3KW | Βάρος: | 250Kg |
συνολική δύναμη: | 380V 50Hz | Εξουσιοδότηση: | 1 έτος |
Μεταβίβαση της ταχύτητας: | 0-25m/min | Χρώμα: | Πελάτης Opitional |
Υψηλό φως: | PLC τέμνων πίνακας γυαλιού ελεγκτών αυτόματος,210m/min αυτόματος τέμνων πίνακας γυαλιού,210m/min κόπτης γυαλιού επιτραπέζιων κορυφών |

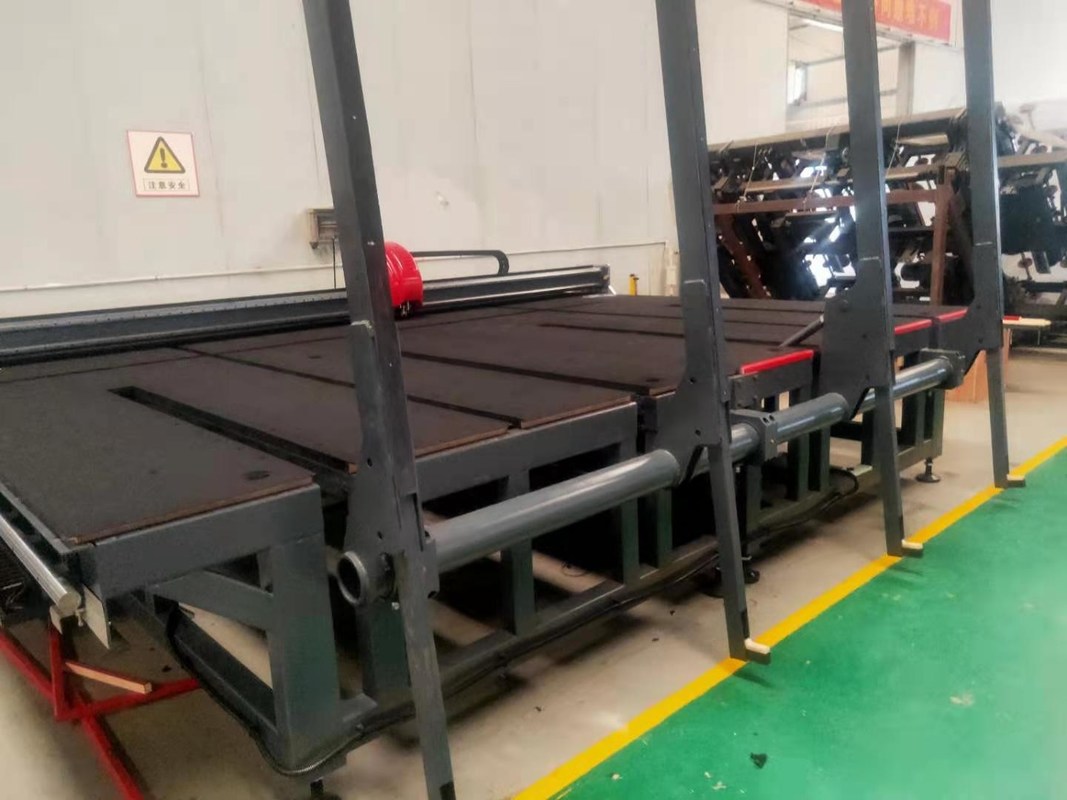

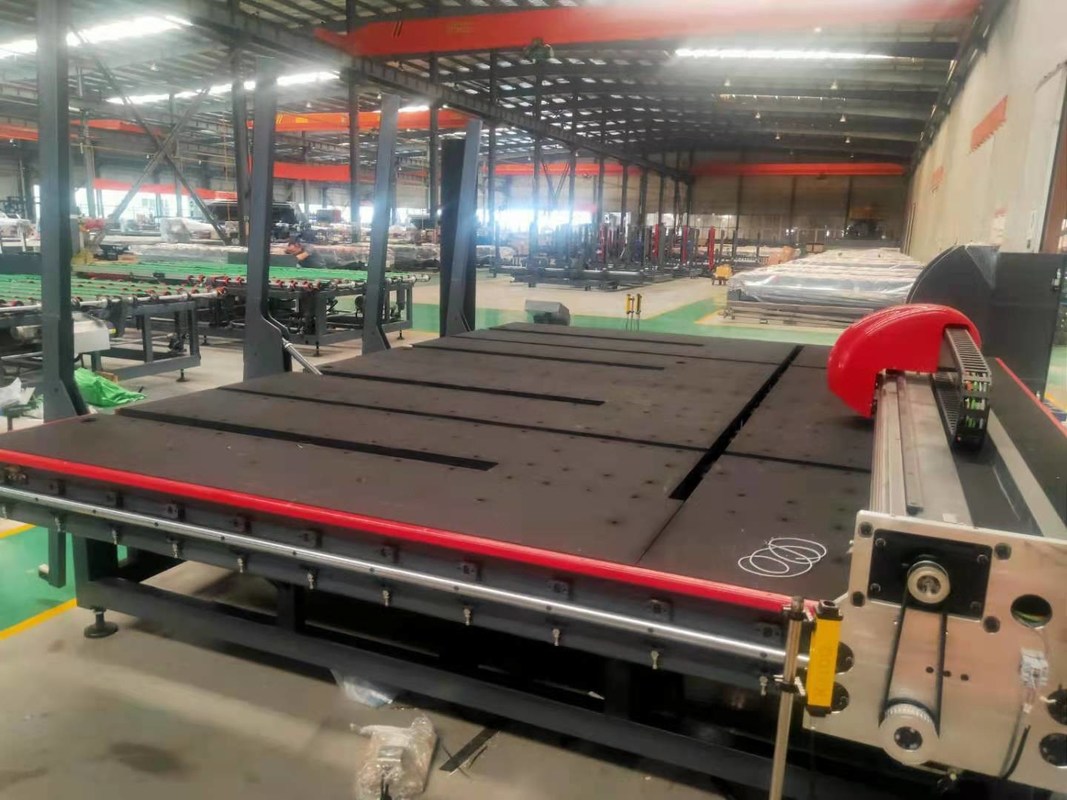

CNC τέμνουσα μηχανή γυαλιού/τέμνων πίνακας γυαλιού για την κατασκευή παραθύρων στην πώληση
Συνοπτική εισαγωγή της αυτόματης τέμνουσας γραμμής γυαλιού

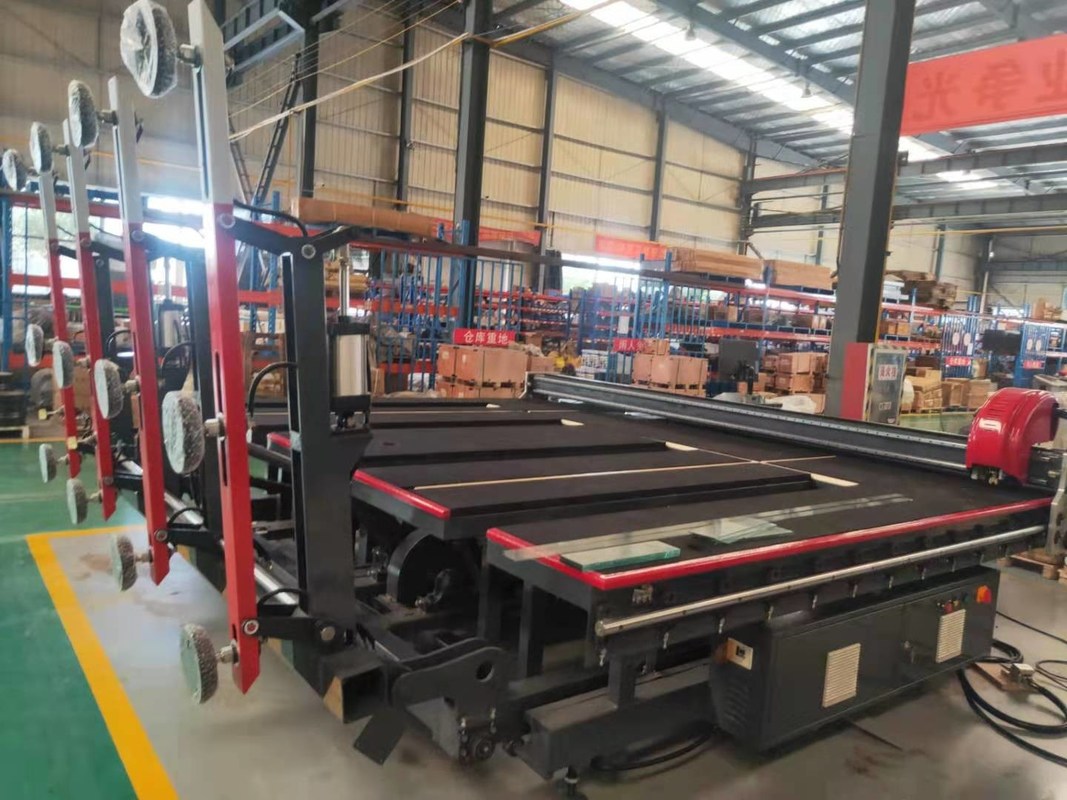

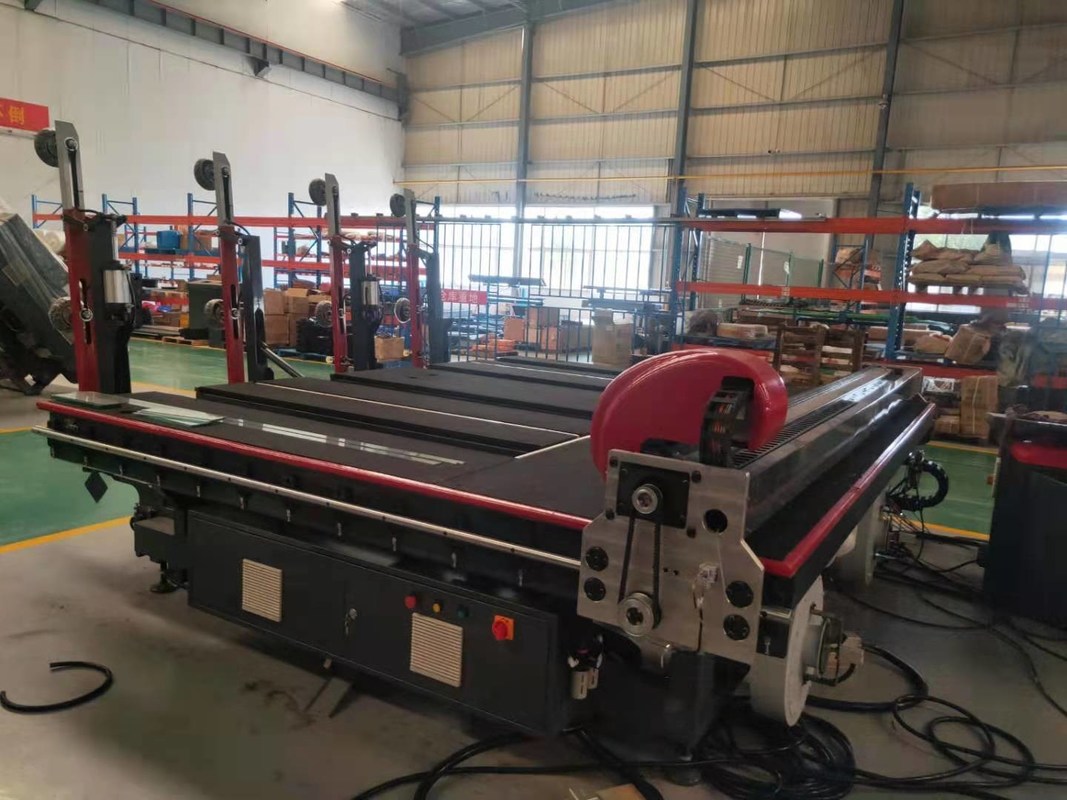

Το γενικό σχέδιο του προγράμματος: CNC η αυτόματη τέμνουσα γραμμή γυαλιού αποτελείται από τον αυτόματο πίνακα φόρτωσης, τον αυτόματο τέμνοντα πίνακα και τον αέρας-επιπλεσμένο σπάζοντας πίνακα. Η αυτόματη τέμνουσα γραμμή γυαλιού χρησιμοποιείται κυρίως στην επεξεργασία του επίπεδου γυαλιού, το οποίο μπορεί γρήγορα και ακριβώς να φορτώσει τα φύλλα, straight-line περικοπών, το ειδικός-διαμορφωμένο γυαλί και τα αέρας-επιπλεσμένα μηχανικά σπάζοντας φύλλα. Η ροή εργασίας είναι η ακόλουθη: Ο πίνακας φόρτωσης χρησιμοποιεί το μηχανικό κύκλο εργασιών, μέσω του κενού φλυτζανιού αναρρόφησης που παίρνει το φύλλο γυαλιού από το ράφι, που αποδίδεται στον πίνακα φόρτωσης. Το γυαλί μεταβιβάζεται στον τέμνοντα πίνακα μέσω του κυλίνδρου στον πίνακα φόρτωσης και της ζώνης μεταφορέων στον τέμνοντα πίνακα. Ο κάτοχος κοπτών στην τέμνουσα ακτίνα της τέμνουσας μηχανής οδηγεί τον κόπτη που κινείται με υψηλή ταχύτητα στην κατεύθυνση Χ και την κατεύθυνση Υ από τη σερβο μηχανή. Χρησιμοποίηση της περιστροφής μηχανών ζ-άξονα για να ελέγξει την τροχιά εφαπτομένης του εργαλείου. Συγχρόνως, η πίεση κοπτών και το βάθος του κόπτη ελέγχονται από την αναλογική ποσότητα, και οι τέσσερις άξονες χρησιμοποιούνται ταυτόχρονα για να κόψουν. Όταν την κοπή τελειώνουν, το φύλλο γυαλιού στέλνεται στον αέρας-επιπλεσμένο σπάζοντας πίνακα για το σπάσιμο μέσω του προσκεφάλου αέρα που διαμορφώνεται από τη ζώνη μεταφορέων και το σπάζοντας πίνακα.
Μηχανική διαμόρφωση:
Αλυσίδα αλυσσοτροχών κτυπήματος: ένδυση-αντίσταση υψηλής ακρίβειας που ενισχύεται
Μεταβίβαση των κυλίνδρων: PU υλικό
Κενό φλυτζάνι αναρρόφησης: Λαστιχένιο υλικό Nitril (διπλή δομή προσρόφησης)
Μειωτής κτυπήματος: Bangfeili/zhongyan
Χ & μειωτής Υ aixs: Bangfeili/zhongyan
Μεταβίβαση του μειωτή: Bangfeili/zhongyan
Sucker ανυψωτικός μειωτής: Sankai/zhongyan
Κενή αντλία: Jiuxin
Ηλεκτρική διαμόρφωση συσκευών:
1. Ελεγκτής PLC: Δέλτα
2. Μετατροπέας συχνότητας: Δέλτα
3. Σχετικά με την οθόνη: Δέλτα
4. Διακόπτης επαφέων: Σνάιντερ
5. Διακόπτης: Chint,
6. Παροχή ηλεκτρικού ρεύματος μετατροπής: Δέλτα
7. Μετασχηματιστές ελέγχου: Chint,
8. Κύρια ηλεκτρομαγνητική βαλβίδα: Airtac
9. Φωτοηλεκτρικός διακόπτης: Guangchuan/puruide/aotongmike
10. Διακόπτης εγγύτητας: Guangchuan/puruide/aotongmike.
