Βαθιά επεξεργασία γυαλιού ΟΛΟΙ σε ΜΙΑ CNC πλήρη αυτόματη τέμνουσα μηχανή γυαλιού/πίνακας κοπτών γυαλιού για την πώληση
Συνοπτική εισαγωγή
Η μηχανή με τα διπλά δευτερεύοντα όπλα φόρτωσης, μικρό ίχνος, όχι μόνο κατάλληλο για το εργοστάσιο αλλά και κατάλληλο για τις διαδικασίες καταστημάτων, τη γραμμική κοπή και τη διαμορφωμένη κοπή στο ένα, λειτουργία εντολής τηλεχειρισμού, μια καθορισμένη μηχανή με 3 λειτουργίες της μηχανής, μπορεί να αντικαταστήσει την ακριβή αυτόματη τέμνουσα γραμμή γυαλιού, που μειώνει τη χρήση του περιεκτικού κόστους εξοπλισμού, είναι η καλύτερη επιλογή της επιχείρησης επεξεργασίας γυαλιού.
Χαρακτηριστικά γνωρίσματα μηχανών
1) Το καθορισμένο αυτόματα φόρτωμα φύλλων γυαλιού μηχανών, αυτόματα που κόβει, αυτόματα σπασίματος κομμάτια, επιπλέοντας στο ένα, και ελεύθερος να περπατήσει μέσω της εντολής τηλεχειρισμού στην περιοχή εργοστασίων.
2) Υιοθετήστε το λογισμικό βελτιστοποίησης εισαγωγών μειώνει την απώλεια του γυαλιού.
3) Με την αυτόματη διόρθωση. Για να εξασφαλίσει τέμνουσα ακρίβεια.
4) Ειδικός-διαμορφωμένη κοπή: ο εξοπλισμός μπορεί να χρησιμοποιηθεί για να κόψει αυτόματα οποιοδήποτε ευθεία γραμμή, κάθετο ή περίγραμμα με τη υψηλή ακρίβεια.
5) Αγγλική (κινεζική) διεπαφή λειτουργίας: Ο ανθρώπου-μηχανής διάλογος υιοθετεί τις πλήρεις αγγλικές (κινεζικές) επιλογές.
Τεχνικές παράμετροι
| Στοιχείο αριθ. |
Παράμετροι |
Στοιχεία |
Σημάδι |
| 1 |
Ανώτατο τέμνον μέγεθος |
3800*2600mm |
Προσαρμοσμένος |
| 2 |
Τέμνον πάχος γυαλιού |
222mm |
|
| 3 |
Παραλληλισμός γραμμών |
<0>
| |
| 4 |
Διαγώνια ακρίβεια |
<0>
| |
| 5 |
Επιτραπέζιο ύψος μηχανών |
900mm |
|
| 6 |
Ανώτατο μέγεθος γυαλιού φόρτωσης ακατέργαστο |
3800*2600mm |
|
| 7 |
Μίνι μέγεθος γυαλιού φόρτωσης ακατέργαστο |
1800*1000mm |
|
| 8 |
Τέμνουσα ακρίβεια |
<0>
| |
Εφαρμογές προϊόντων
Χτίζοντας γυαλί, αυτοκίνητο γυαλί, γυαλί τεχνών, στρογγυλό κομμάτι του γυαλιού, διακοσμητικό γυαλί, γυαλί σκευοφυλακίων, ντυμένο γυαλί, γυαλί συσκευών, γυαλί λουτρών, γυαλί βιοτεχνίας φακών, ηλιακό γυαλί, εργαλεία και συσκευές κουζινών, γυαλί καθρεφτών περιόδου, κ.λπ.
Περισσότερες λεπτομέρειες
Αέρας-επιπλεσμένος σπάζοντας πίνακας για την κοπή γυαλιού
Αποτελείται κυρίως από τέσσερα μέρη: μηχανισμός πλαισίων, χωρίζοντας μηχανισμός, πνευματικό σύστημα ελέγχου και ηλεκτρικό σύστημα ελέγχου. * Μέγεθος φύλλων: Ελάχιστο μέγεθος: μέγεθος φόρτωσης 1500 *1200mm (ενιαία δευτερεύουσα φόρτωση) * ανώτατο: 2600 X 2000 πάχος φύλλων γυαλιού χιλ. *: 3 * βάθος απορρόφησης εργασίας ~ 19mm: 700 * Χ-άξονα χιλ. ταχύτητας περπατήματος: 5-25m/min (διευθετήσιμο) * ταχύτητα περπατήματος Υ-άξονα: 8-12 m/min (διευθετήσιμο) * που μεταβιβάζει την ταχύτητα: 5-25m/min (διευθετήσιμο) * αριθμός όπλων κτυπήματος: αριθμός 8 όπλων (διπλή δευτερεύουσα φόρτωση) * ενιαία suckers βραχιόνων: * τύπος φόρτωσης τρία: Διπλός δευτερεύων λειτουργώντας κύκλος φόρτωσης *: 45S (15S για κάθε πρόσθετη θέση) * παροχή ηλεκτρικού ρεύματος εγκατάστασης: AC380V/50HZ (οι ειδικές περιστάσεις μπορούν να ρυθμιστούν σύμφωνα με τις απαιτήσεις πελατών) * συνολική δύναμη εγκατάστασης: 5-10 KW * συμπιεσμένου αέρα: 0.6-0.8 MPA * Κενό: -50-99 επιτραπέζιο ύψος εργασίας Kpa (διευθετήσιμου σύμφωνα με το πάχος γυαλιού) *: μέγεθος μηχανών 900 + 20mm *: 4650 X 2980 X 900mm

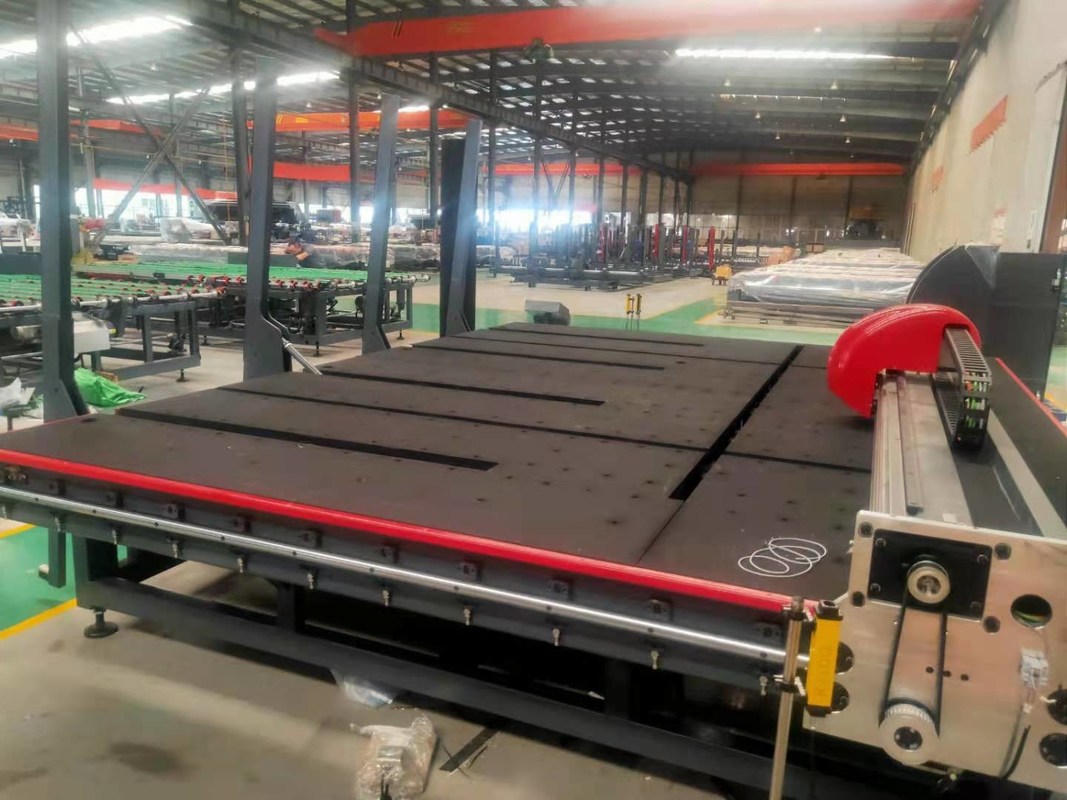

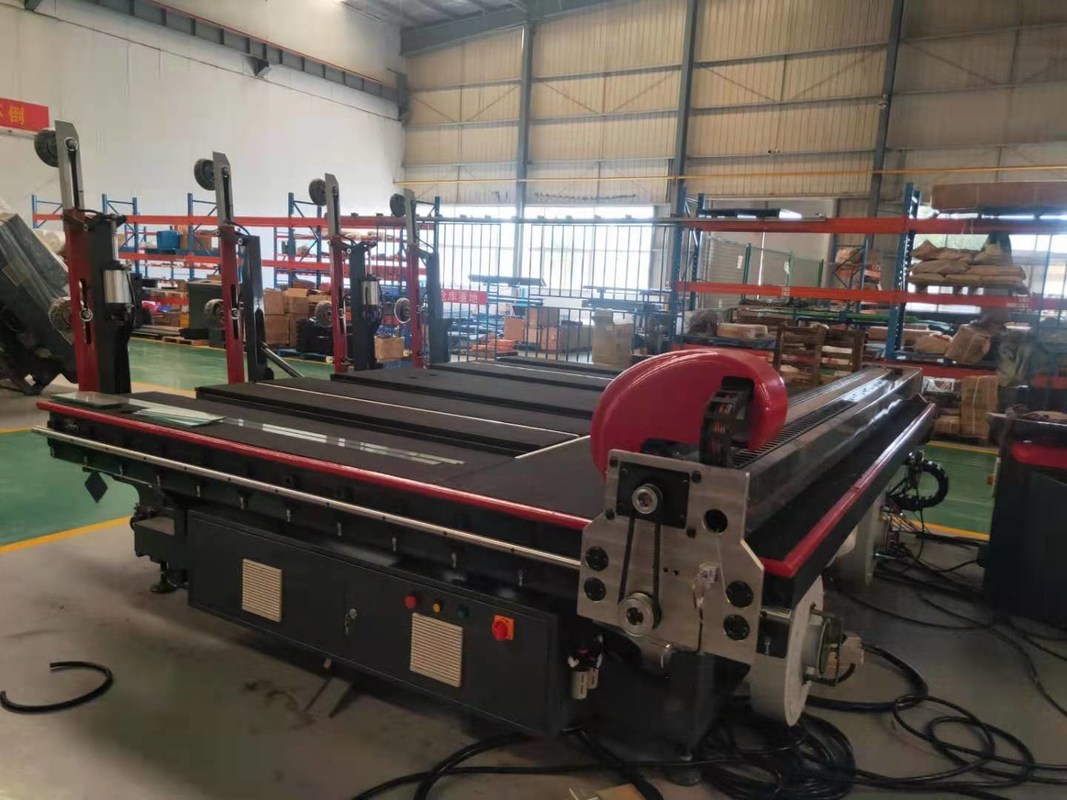

Πλήρως αυτόματη CNC τέμνουσα μηχανή γυαλιού
Η αρχή εργασίας της είναι να μεταβιβάσει το γυαλί περικοπών με τη μεταβίβαση της ζώνης στο worktable, εισάγετε αυτόματα τη θέση του γυαλιού μέσω του συστήματος φωτοηλεκτρικής ανίχνευσης, και έπειτα το τέμνον κεφάλι με μια ρόδα διαμαντιών στις κινήσεις κατόχων κοπτών κατά μήκος των κατευθύνσεων Χ και Υ αντίστοιχα από τον έλεγχο προγράμματος, κόβει το φύλλο. Ο CNC ελεγκτής κινήσεων χρησιμοποιείται στο μέρος ελέγχου της μηχανής, και μια προηγμένη σερβο μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται στο μέρος κίνησης. * Ανώτατο μέγεθος: πάχος 2600*2000mm *: κόβοντας ακρίβεια 3~19mm *: ±15 * κόβοντας ακρίβεια του ειδικός-διαμορφωμένου γυαλιού: ±20 * κόβοντας ταχύτητα: 0-200m/min * μεταβιβάζοντας την ταχύτητα: 0-25m/min * μέγεθος μηχανών: επιτραπέζιο ύψος εργασίας 9600X2800X900±20mm *: βάρος 900mm±20mm *: 2600kg * συνολική δύναμη του εξοπλισμού: 5-8kw

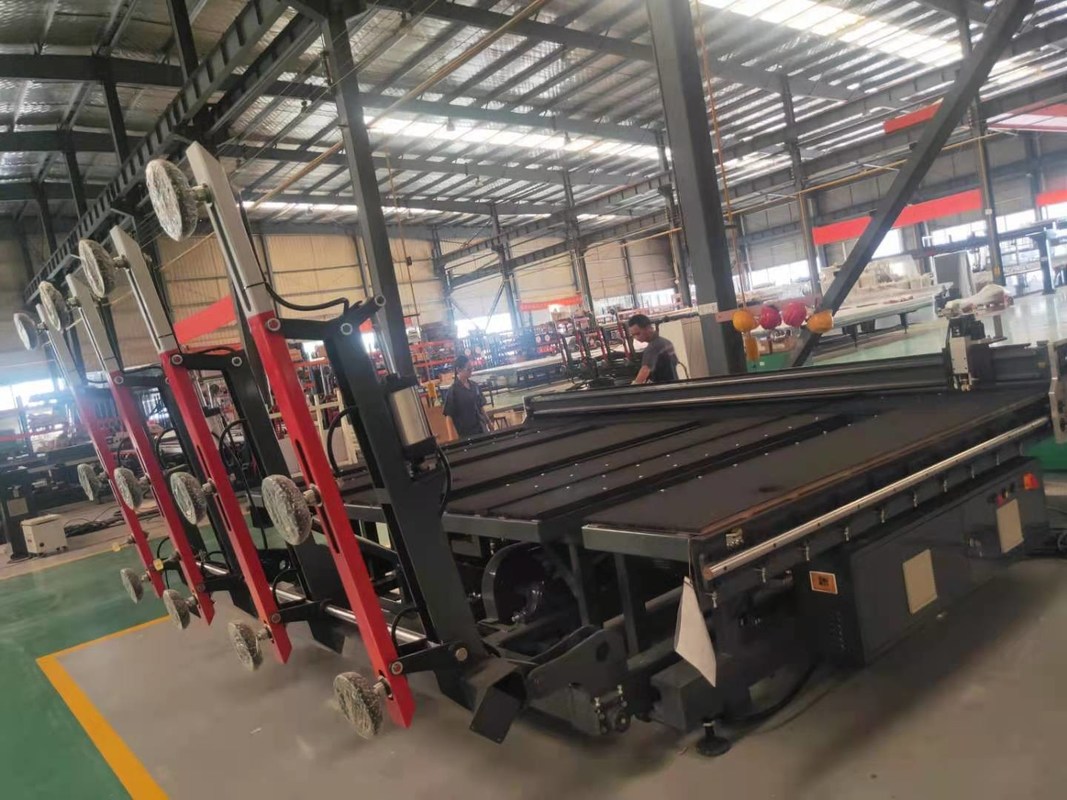

Πλήρως αυτόματος πίνακας φόρτωσης γυαλιού
Χρησιμοποιείται κυρίως για την αυτόματη φόρτωση γυαλιού. Μετά από να βάλει το γυαλί στην οριζόμενη θέση και να δώσει το σήμα της φόρτωσης, ο μεγάλος βραχίονας εμφανίζεται περίπου 95 βαθμούς μέσω του ανατρέποντας μηχανισμού, και ολόκληρες τις ενάρξεις μηχανών που προωθούν. Όταν η συσκευή επαγωγής στο ελαφρύ όπλο αγγίζει το γυαλί, ολόκληρη η μηχανή σταματά και το γυαλί απορροφιέται από το φλυτζάνι αναρρόφησης μέσω του κενού συστήματος στο γυαλί, τους ανυψωτικούς ανελκυστήρες μηχανών ελαφριών όπλων το γυαλί πρός τα πάνω και τα οπίσθια περίπου 80 χιλ. Η μηχανή περπατήματος υποχωρεί και οι μεγάλες πτώσεις βραχιόνων κάτω. Όταν ο μεγάλος βραχίονας είναι σε ισχύ, το φλυτζάνι αναρρόφησης κάτω από το γυαλί αρχίζει να φυσά. Όταν το ελαφρύ όπλο πέφτει κάτω, το γυαλί αφορά τη ρόδα μεταφορέων. Τέλος, το γυαλί μεταβιβάζεται στον τέμνοντα πίνακα από τη ρόδα μεταφορέων. * Σπάζοντας φραγμός: επιτραπέζιο μέγεθος 1+1 τύπου *: πάχος γυαλιού 9600x2800x900mm *: δύναμη 319mm *: 4kw * επιτραπέζιο ύψος: 900 + 20mm
