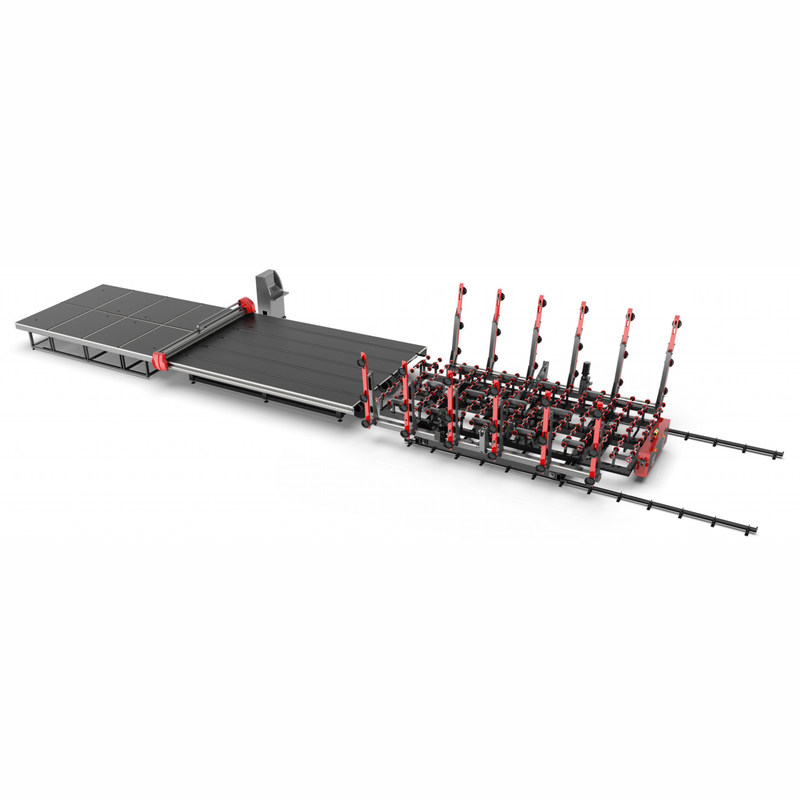

CNC τέμνουσα επιτραπέζια μηχανή γυαλιού που χρησιμοποιείται για τη βαθιά επεξεργασία γυαλιού

1. Περιγραφή της τέμνουσας μηχανής γυαλιού

Η αρχή εργασίας μηχανών κοπτών γυαλιού είναι να μεταβιβαστεί το γυαλί περικοπών με τη μεταβίβαση της ζώνης σε worktable, εισάγετε αυτόματα τη θέση του γυαλιού μέσω του συστήματος φωτοηλεκτρικής ανίχνευσης, και έπειτα το τέμνον κεφάλι με τη ρόδα διαμαντιών στις κινήσεις κατόχων κοπτών κατά μήκος των κατευθύνσεων Χ και Υ αντίστοιχα από τον έλεγχο προγράμματος, cutc το φύλλο. Η προηγμένη σερβο μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται στο μέρος κίνησης, CNC ο ελεγκτής κινήσεων χρησιμοποιείται στο μέρος ελέγχου της μηχανής.

2. Σύνθεση εξοπλισμού:

Αυτόματος τέμνων πίνακας: Αποτελείται από το μηχανισμό πλαισίων, μηχανισμός ακτίνων, worktable μηχανισμός, τέμνων μηχανισμός μαχαιριών, που μεταβιβάζει το μηχανισμό, τον τοποθετώντας μηχανισμό φωτοηλεκτρικής ανίχνευσης και το ηλεκτρικό σύστημα ελέγχου.

3. Κύριο χαρακτηριστικό γνώρισμα

1, μέσω της ανάλυσης του επαγγελματικού λογισμικού δομών, ο εξοπλισμός εξασφαλίζει τη σταθερότητα, δυναμική ισορροπία, μηχανική δύναμη για να επιτύχει την τελειότερη αντιστοιχία, και εξασφαλίζει ότι η δομή του πίνακα δεν είναι παραμορφωμένη.
2, η συσκευή έχουν μια βασική λειτουργία αναστοιχειοθέτησης. Μπορεί να ολοκληρώσει όλες τις προετοιμασίες πριν από να αρχίσει αυτόματα με τον κρότο στην οθόνη αφής, η οποία βελτιώνει πολύ την αποδοτικότητα εργασίας.
3, προηγμένη ιαπωνική σερβο μηχανή Ankawa χρησιμοποιούνται στο οδηγώντας μέρος, το οποίο καθιστά τον εξοπλισμό αξιόπιστο, το λάθος μικρό και αποδοτικό.
4, το υλικό πλαισίων είναι ενωμένα στενά και διαμορφωμένα από τον εθνικό τυποποιημένο μαγγάνιο-περιέχοντας χάλυβα γεφυρών τμημάτων (Q345A) μετά από την επεξεργασία γήρανσης. Οι περιεκτική μηχανική ιδιότητες, η πλαστικότητα και οι ιδιότητες συγκόλλησης αυτού του είδους χάλυβα είναι καλές. Το πλαίσιο υποβάλλεται σε επεξεργασία συνολικά, και η σταθερότητα και η ακρίβεια του εξοπλισμού βελτιώνονται πολύ με τη μετρίαση της επεξεργασίας γήρανσης για να εξασφαλίσουν τη σταθερότητα του προϊόντος. Μετά από την ειδική διαδικασία αφαίρεσης σκουριάς, τα σημεία σκουριάς επιφάνειας και το στρώμα οξειδίων αφαιρούνται. Το τοπ παλτό ψεκάζεται με τον αρίστης ποιότητας εποξικό εγχυτήρα και το τοπ παλτό ψεκάζεται με το αρίστης ποιότητας αυτοκινητικό χρώμα.
5, λογική ρύθμιση των ακέραιων σωλήνων καλωδίων και αερίου και της πλήρους σφράγισης
6, μεγάλος σιωπηλός γραμμικός οδηγός υιοθετώ για τη ράγα οδηγών, η οποία έχει την υψηλή τέμνουσα ακρίβεια και χαμηλού θορύβου.
7, ιαπωνική βαλβίδα σωληνοειδών SMC ανάλογη χρησιμοποιούνται για το τέμνον ρύζι. Η πίεση ρυθμίζεται αυτόματα σύμφωνα με το πάχος γυαλιού. Το κεφάλι κοπτών περιστρέφεται 360 βαθμούς, και τις ανώτερες και χαμηλότερες αποθηκεύοντας περικοπές κοπτών (οποιαδήποτε ευθεία γραμμή και όλα τα είδη ειδικού διαμορφωμένου γυαλιού μπορούν να κοπούν ακριβώς).
8, το κεφάλι μαχαιριών είναι εξοπλισμένα με τη λειτουργία προστασίας μαχαιριών. Εάν το κεφάλι μαχαιριών δεν εμπίπτει στο γυαλί ή το χάσμα γυαλιού, οι στάσεις προγράμματος αυτόματα, αποτελεσματικά αποτρέποντας τη ζημία στα μέρη και το γυαλί.
9, διπλή κίνηση υψηλής ταχύτητας μηχανών (μεγάλη αδράνεια Yaskawa σερβο) εξασφαλίζουν την τέμνουσες ταχύτητα και την άνεση
10, συσκευή μεταφορέων, σύγχρονη αυτόματη συσκευή μετάδοσης, κατάλληλη για την ανώτερη και χαμηλότερη μετάδοση γυαλιού, κανονισμός ταχύτητας μετατροπής συχνότητας, σταθερός και εύκολος να βελτιστοποιήσει την ταχύτητα μετάδοσης
11, λειτουργία αποζημιώσεων, αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών
12, τοποθετώντας συσκευή, τοποθετώντας σύστημα φωτοηλεκτρικής ανίχνευσης

4.Configure

1. , Κύριο ρουλεμάν NSK: NSK
2. , Guideway: FUJUN
3. , Ράφι/εργαλείο: RUIAN
4. , Πίνακας: Εισαγόμενος βιομηχανικός αισθητός
5. , Επιτραπέζιος πίνακας: αδιάβροχος πίνακας υψηλής πυκνότητας
6. , Ρόδα/κάτοχος μαχαιριών: Σφαιριστής, Γερμανία

5.Technical παράμετρος

6.Software μέρος

1) Η ανθρώπου-μηχανής διεπαφή είναι απλή και γενναιόδωρος, η ρύθμιση παραμέτρου είναι απλή, οι παράμετροι που πρέπει να τροποποιηθούν από τους χειριστές είναι λιγότεροι, απλές και διαισθητικές, και οι απαιτήσεις για τους χειριστές είναι χαμηλές.

2) Γρήγορα τρέχοντας ταχύτητα, ομαλή λειτουργία, υψηλή ακρίβεια ελέγχου, μορφωματική δομή ελεγκτών

3) Ο τέμνων τρόπος σωληνώσεων, ο φωτοηλεκτρικός τέμνων τρόπος προσδιορισμού θέσης και ο άμεσος τέμνων τρόπος τίθενται ελεύθερα μέσω των επιλογών. Ο αυτόματος τέμνων τρόπος και ο τρόπος επιχείρισης αέρα μπορούν να μεταστραφούν ανά πάσα στιγμή κατά τη διάρκεια της επεξεργασίας.

4) Ο γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, επίλεκτος ειδικός-που διαμορφώθηκε από τη βιβλιοθήκη, έθεσε τις σχετικές παραμέτρους, επεξεργαμένος την ποσότητα, αυτόματος να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας

5) Πραγματικός χρόνος που ακολουθεί και που επιδεικνύει της πορείας επεξεργασίας, έγκαιρος καταγραφή των συντεταγμένων κινήσεων, κράτος άξονα, κράτος I/0, αυτόματος καταγραφή της διάγνωσης ελαττωμάτων και συναγερμός

6) Λάβετε ποικίλο έξοχο λογισμικό πακέτων εγγράφων επεξεργασίας, αρχείο AUTOCAD DXF, το σύστημα έχει το λογισμικό έκδοσης γραφικής παράστασής του (ακριβώς όπως τη μέθοδο έκδοσης του Paul)

7) Γραφικός να τοποθετηθεί βιβλιοθηκών προγραμματισμός, που επιλέγει την ανώμαλη μορφή από τη βιβλιοθήκη, που θέτει σχετικές τις παραμέτρους, που επεξεργάζονται την ποσότητα, αυτόματο να τοποθετηθεί, που παράγει την τροχιά επεξεργασίας

8) Η πλήρης αποθήκευση του αποθέματος πίεσης γυαλιού, μόλις εισαχθεί η τέμνουσα πίεση κάθε πάχους προδιαγραφών και σωθεί, αυτό μπορεί να επικαλεσθεί άμεσα
9) Η ταξινομώντας λειτουργία της κατηγορίας DXF αρχειοθετεί, συμπεριλαμβανομένου του κοντινότερου σημείου, το σημείο εισόδων, ή από το χρώμα γραφικής παράστασης δεξιόστροφα, αντίθετα προς τη φορά των δεικτων του ρολογιού να ταξινομήσει και άλλες επιλογές. Ελεύθερος ο διακόπτης μεταξύ της μονοφασικής τέμνουσας και αμφίδρομης κοπής πραγματοποιείται.

10) Η φωτοηλεκτρική λειτουργία προσδιορισμού θέσης, σύμφωνα με την πραγματική γωνία θέσης και εκτροπής, ρυθμίζει αυτόματα την κοπή

11) Όλα τα είδη προστασίας: συμπεριλαμβανομένου του μαλακού και σκληρού ορίου, όριο πίεσης κοπτών, εξωτερικός έλεγχος στάσεων έκτακτης ανάγκης και ούτω καθεξής.

12) Λειτουργία αποζημιώσεων: αποζημίωση εκκεντρικότητας εργαλείων, αποζημίωση εκκαθάρισης, αποζημίωση πισσών
