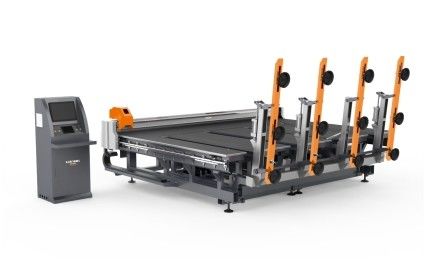

9Πλήρως αυτόματη πολυλειτουργική μηχανή κοπής γυαλιού

Εισαγωγή των επιδόσεων

Το μηχάνημα υιοθετεί την τελευταία διεθνή τεχνολογία και τεχνολογία επεξεργασίας και έχει αναπτύξει πλήρως αυτόματο πολυλειτουργικό εξοπλισμό κοπής γυαλιού με διεθνές προηγμένο επίπεδο.Η μηχανή καλύπτει μια μικρή περιοχή.Η συσκευή είναι απλή και ασφαλής στη λειτουργία, γρήγορη και με υψηλή ακρίβεια.Μπορεί να περπατήσει ελεύθερα στο εργαστήριο υπό την εντολή του τηλεχειριστή για να συνειδητοποιήσει πλήρη αυτόματη φόρτωση, αυτόματη κοπή, αυτόματη τοποθέτηση, αυτόματη βελτιστοποίηση και σπάσιμο.

2,Πεδίο εφαρμογής

Είναι κατάλληλο για βαθιά επεξεργασία διαφόρων κατασκευαστών γυαλιού, όπως γυαλί αρχιτεκτονικής, γυαλί αυτοκινήτων, γυαλί διαδικασίας, στρογγυλό γυαλί, διακοσμητικό γυαλί, γυαλί ντουλάπι, γυαλί οικιακής συσκευής,ηλιακό γυαλί, γυαλί μπάνιου, φακό, γυαλί χειροτεχνίας, γυαλί καθρέφτη κλπ.

3, Σύνθεση του εξοπλισμού

Αποτελείται κυρίως από μηχανισμό πλαισίου, μηχανισμό περιστροφής, μηχανισμό ανύψωσης πίτουρας αναρρόφησης, μηχανισμό ταξιδιού, μηχανισμό ελέγχου κυκλώματος κενού και αέρα, ηλεκτρικό σύστημα ελέγχου, μηχανισμό δέσμης,μηχανισμός τραπεζιού εργασίας, μηχανισμός κεφαλής κοπής, μηχανισμός μεταφοράς (δεν χρειάζεται το τραπέζι σπάσματος πλάκας χωρίς το τραπέζι σπάσματος πλάκας) και φωτοηλεκτρικό σύστημα εντοπισμού θέσης σάρωσης

4Τεχνική περιγραφή:

Συσκευή συναγερμού: υπάρχει αξιόπιστη συσκευή ανίχνευσης κενού, η οποία μπορεί να συναγερεί και να εμφανίζει αυτόματα τις μη φυσιολογικές συνθήκες.εξασφαλίζει ότι ο συναγερμός εκπέμπεται σε περίπτωση μη φυσιολογικού κενού και ότι το κενό εκκενώνεται σε περίπτωση γυαλιού. Σε περίπτωση έκτακτης διακοπής λειτουργίας, βεβαιωθείτε ότι η κούπα αναρρόφησης κενού εκκενώνεται σε περίπτωση γυαλιού για να αποφευχθεί η βλάβη του γυαλιού λόγω μη φυσιολογικής διακοπής λειτουργίας.χειροκίνητο και αυτόματοΔιασύνδεση λειτουργίας: Διασύνδεση οθόνης αφής LCD, ενότητα οθόνης κινέζικης και αγγλικής γλώσσας, βολική και γρήγορη λειτουργία

①Μηχανικές παραμέτρους και διαμόρφωση του φορτωτικού μέρους

Εγώ...Ταλυσίδα τροχούς urnover: υψηλής ακρίβειας ενισχυμένος ανθεκτικός στην φθορά τύπος

Εγώ...Vυλικό από βουτυλικό καουτσούκ (διπλή δομή προσρόφησης)

Εγώ...ΤΜειωτής κύκλου εργασιών: Chuangyan (κοινή επιχείρηση Sino-German)

Εγώ...SΜειωτήρας ανύψωσης κύπελλων: Chuangyan (κοινή επιχείρηση Sino-German)

②Διαμόρφωση ηλεκτρικού εξοπλισμού

Εγώ...Ελεγκτής PLC: Delta (Ταϊβάν)

Εγώ...FΜετατροπέας αναγκαιότητας: Delta (Ταϊβάν)

Εγώ...Τοθόνη: Δέλτα (Ταϊβάν)

Εγώ...Επαφή εναλλασσόμενου ρεύματος: Schneider (Γαλλία)

Εγώ...SΗλεκτρική τροφοδοσία μάγισσας: Chint (οικιακή)

Εγώ...ΓΜετασχηματιστής ontrol: Chint (οικιακό)

Εγώ...Sολενοειδής βαλβίδα:Air Tac(Ταϊβάν)

Εγώ...Πφωτοηλεκτρικός διακόπτης: Guangchuan (κοινή επιχείρηση Sino Japan)

Εγώ...Πδιακόπτης εγγύτητας:Guangchuan (κοινή επιχείρηση Sino Japan)

Σημείωση: η εταιρεία κατασκευής διατηρεί το δικαίωμα να αντικαθιστά τα εξαγοραζόμενα εξαρτήματα της ίδιας μάρκας σύμφωνα με την ημερομηνία παράδοσης και την τεχνική βελτίωση.

③Τεχνικές παραμέτρους

Εγώ...Οpper εύρος μεγεθών φύλλου:Μμέγεθος άνω φύλλου inimum 1800 * 1000 (mm)

Εγώ...Μμέγιστο μέγεθος φόρτωσης: 3700 * 2600 (μμ)

Εγώ...Οπάχος φύλλου: 3-19 (mm)

Εγώ...NΔιάμετρος στροφής: 3 (μονόπλευρη φόρτιση)

Εγώ...NΔιάμετρος των αναρριχητικών φλιτζάνων με ένα χέρι: 4μ.τ.λ.

Εγώ...Ακύκλος οδήγησης: 15-30 δευτερόλεπτα (προσαρμόσιμο)

Εγώ...Εγώ...Εφοδιασμός ηλεκτρικής ενέργειας εγκατάστασης: 380V / 50Hz (οι ξένοι πελάτες μπορούν να προσαρμόσουν κατά αίτηση)

Εγώ...Γσυμπιεσμένος αέρας: 0,6-0,8kpa

④Διαμόρφωση παραμέτρων της μηχανής κοπής

Σημείωση: η εταιρεία κατασκευής διατηρεί το δικαίωμα να αντικαθιστά τα εξαγοραζόμενα εξαρτήματα της ίδιας μάρκας ανάλογα με την ημερομηνία παράδοσης, την τεχνική βελτίωση και άλλους λόγους.

Εγώ...Μμέγιστο μέγεθος κοπής: 3700 * 2600 (μμ)

Εγώ...Τεύρος κλίσης του κομματισμένου γυαλιού: 3-19 (mm)

Εγώ...Γακρίβεια γραμμής: ± 0,20 mm

Εγώ...Γακρίβεια ανίχνευσης ειδικού σχήματος γυαλιού: ± 0,25 mm

Εγώ...Γταχύτητα εκτύπωσης: 0-200m / min

Εγώ...Gταχύτητα μεταφοράς της βάρους: 0-25m (προσαρμόσιμη, χωρίς τραπέζι σπάσματος)

Εγώ...Οσυνολική διάσταση του εξοπλισμού: 4600 *2900 * 1800 (μήκος, πλάτος και ύψος)

Εγώ...Wύψος λειτουργίας του εξοπλισμού: 900 mm ± 20 mm

Εγώ...Εβάρος εξοπλισμού: 2750 κιλά

Εγώ...ΤΣυνολική ισχύς εξοπλισμού: 9-15kw

⑤Μέρος λογισμικού: ελεγκτής

Εγώ...Fγρήγορη και σταθερή λειτουργία, υψηλή ακρίβεια ελέγχου, δομή μονάδας ελέγχου

Εγώ...Τη διεπαφή άνθρωπος-μηχανή είναι απλή και γενναιόδωρη, η ρύθμιση των παραμέτρων είναι απλή, οι παραμέτροι που πρέπει να τροποποιηθούν από τον χειριστή είναι λίγοι, απλοί και διαισθητικοί,και οι απαιτήσεις για τον χειριστή είναι χαμηλές

Εγώ...Εγώ...Το σχηματισμό του σχηματισμού πρέπει να είναι ελαστικό και να είναι ελαστικό.Η λειτουργία αυτόματης κοπής και η λειτουργία κοπής κενής λειτουργίας μπορούν να πραγματοποιηθούν ανά πάσα στιγμή κατά τη διάρκεια της επεξεργασίας

Εγώ...Μap βιβλιοθήκη προγραμματισμός φωλιάζοντας, επιλέξτε ειδικά σχήματα από τη βιβλιοθήκη χάρτη, ορίστε τις σχετικές παραμέτρους, την ποσότητα επεξεργασίας, αυτόματη φωλιάζοντας και να δημιουργήσει τα ίχνη επεξεργασίας

Εγώ...WΗ πλήρης αποθήκευση πίεσης γυαλιού, η πίεση κοπής κάθε πάχους προδιαγραφής μπορεί να εισάγεται και να αποθηκεύεται ταυτόχρονα και μπορεί να καλείται άμεσα

Εγώ...Rελ χρόνος παρακολούθησης εμφάνιση της πορείας επεξεργασίας, έγκαιρη καταγραφή των συντεταγμένων κίνησης, κατάσταση άξονα, κατάσταση I / O, διάγνωση σφαλμάτων και αυτόματη καταγραφή συναγερμού

Εγώ...Εγώ...t μπορεί να αποδεχθεί μια ποικιλία αρχείων επεξεργασίας και να συνδεθεί με το πρότυπο G κώδικα του nesting λογισμικού όπως super good.Το σύστημα αρχείων DXF του AutoCAD έχει το δικό του λογισμικό επεξεργασίας γραφικών (το ίδιο με τη λειτουργία επεξεργασίας του Botero)

Εγώ...Προγραμματισμός ενσωμάτωσης βιβλιοθήκης χάρτη, επιλογή ειδικών σχημάτων από τη βιβλιοθήκη χάρτη, καθορισμός σχετικών παραμέτρων, ποσότητα επεξεργασίας, αυτόματη ενσωμάτωση και δημιουργία τροχιών επεξεργασίας

Εγώ...με τη λειτουργία ταξινόμησης αρχείων DXF, υπάρχουν επιλογές όπως το πλησιέστερο σημείο,σημεία εισόδου ή διαλογή με την κατεύθυνση των ρολογιών και κατά την αντίστροφη κατεύθυνση των ρολογιών σύμφωνα με το χρώμα της γραφικής απεικόνισης για την επίτευξη μονόδρομης κοπής και αμφίδρομης κοπής

Εγώ...Πλειτουργία φωτοηλεκτρικής τοποθέτησης, ρυθμίζει αυτόματα τη κοπή σύμφωνα με την πραγματική θέση και τη γωνία κάμψης

Εγώ...Γλειτουργία αντιστάθμισης, αντιστάθμιση εκκεντρικότητας εργαλείου, αντιστάθμιση διαχωρισμού, αντιστάθμιση βήματος

Εγώ...VΆλλα είδη προστασίας, συμπεριλαμβανομένων των μαλακών και των σκληρών όριο, όριο πίεσης μαχαιριού, εξωτερικό σύστημα ελέγχου έκτακτης ανάγκης, κλπ.

6.Λογισμικό βελτιστοποίησης

Εγώ...μπορεί να εισάγει αποτελέσματα βελτιστοποίησης που πραγματοποιούνται στο Γραφείο

Εγώ...το σχέδιο κοπής μπορεί να δημιουργηθεί και να επεξεργαστεί χειροκίνητα

Εγώ...Λειτουργία αντιγραφής και μετακίνησης

Εγώ...Η σειρά κοπής μπορεί να επεξεργαστεί χειροκίνητα

Εγώ...το σχέδιο κοπής μπορεί να δημιουργηθεί γρήγορα σε τρόπους X, y και Z

Εγώ...Πολλά αρχικά και μικρά κομμάτια μπορούν να βελτιστοποιηθούν ταυτόχρονα

Εγώ...Η βελτιστοποιημένη διάταξη δεν έχει όριο μεγέθους

Εγώ...βελτιστοποίηση αποτελεσμάτων, περιστρεφόμενη διαχείριση εικόνας κλπ.

Εγώ...διαχείριση προτεραιότητας της βελτιστοποίησης των τσιπ κοπής

Εγώ...Διαχείριση προτεραιότητας αρχικής βελτιστοποίησης

Εγώ...λειτουργία σάρωσης προτύπου και επεξεργασία γραφικών σάρωσης

Εγώ...Διαχείριση αρχικής βιβλιοθήκης ταινιών

Εγώ...20 αποτελεσματικοί αλγόριθμοι βελτιστοποίησης

Εγώ...Μπορεί να επεξεργαστεί κόψιμο γραφικών

Εγώ...σχεδιασμός και εκτύπωση ετικέτας (τρόπος ετικέτας)

Εγώ...σαφής εκτύπωση της έκθεσης αποτελεσμάτων βελτιστοποίησης

Εγώ...Εισαγωγή αρχείου δεδομένων Excel

Εγώ...Διαχείριση της κοπής χαμηλής ενεργειακής πίεσης και του στρωμένου γυαλιού

Εγώ...βιβλιοθήκη γραφικών με πολλαπλές παραμετρικές γραφικές, συμπεριλαμβανομένων όλων των κοινών τύπων γραφικών (μέθοδος GEO)

Εγώ...ΤΔυοδιάστατο σύστημα CAD (CAD way) με ειδική λειτουργία επεξεργασίας σάρωσης σχήματος

Εγώ...Αμετατρέπει αυτόματα τις ψηφιακές πληροφορίες από το σύστημα αριθμητικού ελέγχου σε ένα γράφημα για να σχηματίσει ένα σημείο σχήματος

Εγώ...Ττο λογισμικό λειτουργίας διεπαφή έχει πολλαπλές επιλογές γλώσσας, συμπεριλαμβανομένης της επιλέξιμης κινέζικης διεπαφής

Εγώ...Τνα διατηρήσει την τελευταία διεθνή ανάπτυξη λογισμικού, να παρέχει ενημερωμένες εκδόσεις σε πραγματικό χρόνο και να συνειδητοποιήσει τις τελευταίες λειτουργικές απαιτήσεις για τους πελάτες
