Χειρωνακτική μηχανή πλήρωσης για τη Desiccant γεμίζοντας επεξεργασία γυαλιού μόνωσης Mahcine γυαλιού προσόψεων IGU

Desiccant γεμίζοντας χρήση mahcine γυαλιού προσόψεων IGU για την επεξεργασία γυαλιού μόνωσης

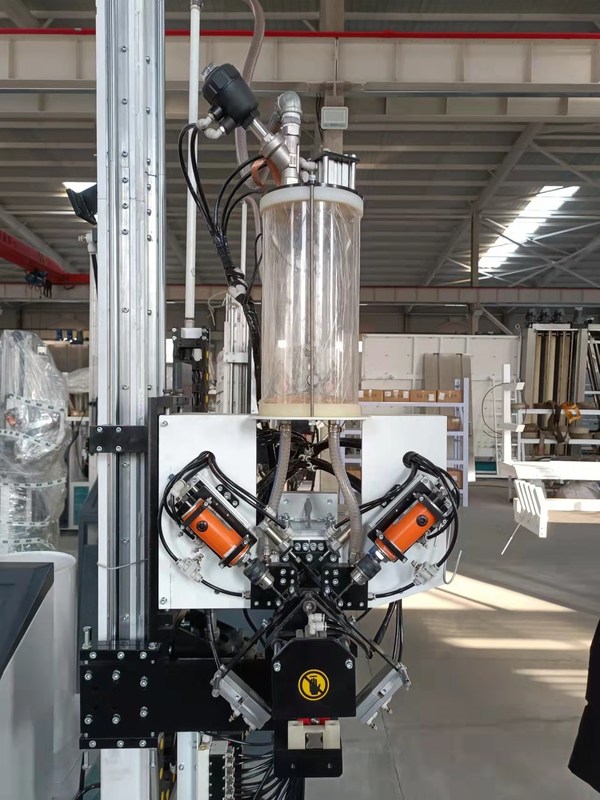

Desiccant μηχανή πλήρωσης LJGZ 2020

Κύριο χαρακτηριστικό γνώρισμα

• Υιοθετήστε το σύστημα ελέγχου PLC Siemens

• Το μοριακό κόσκινο μπορεί να είναι 0,5 – 0.9mm

• Διεπαφή οθόνης αφής, απλός και ορατός

• Το ύψος μηχανών μπορεί να ρυθμιστεί σύμφωνα με το μέγεθος του πλαισίου πλήκτρων διαστήματος

• Αυτόματα φορτώνοντας και ξαναγεμίστε το μοριακό κόσκινο

• Διπλοί σωλήνες για την εκφόρτωση για να αυξήσει τη γεμίζοντας ταχύτητα

• Ο γεμίζοντας χρόνος μπορεί να ρυθμιστεί

• Αυτόματα να τρυπήσει με τρυπάνι, να γεμίσει και να σφραγίσει

• Τα μέρη πυρήνων είναι εισαγόμενα εμπορικά σήματα

• Γεμίστε το μεγάλο μοριακό κόσκινο μορίων

Τεχνικά στοιχεία

Μέγιστο μέγεθος πλαισίων	2000mm*2000mm (2500mm*2500mm)
Ελάχιστο μέγεθος πλαισίων	300mm*250mm
Προδιαγραφές αργιλίου	6A- 27A
Πηγή αέρα	≥0.65MPa
Παροχή ηλεκτρικού ρεύματος και κατανάλωση ισχύος	AC220V 50Hz 1KW
Μοριακή διάμετρος κόσκινων που απαιτείται	0.5-0.9 χιλ. ή 1,0 – 1.5mm
Διάσταση	1100mm*1100mm*3600mm

Μηχανή μεταφοράς πλαισίων αργιλίου LJSKJ02

Κύριο χαρακτηριστικό γνώρισμα

• Μεταφορά πλαισίων πλήκτρων διαστήματος

• Εύκολη λειτουργία, απλός και εύκαμπτος

Τεχνικά στοιχεία

Παροχή ηλεκτρικού ρεύματος	380V 50Hz
Συνολική δύναμη	0.18kw
Διάσταση	2520*3012*3000mm

Κάθετο μονώνοντας σφραγίζοντας ρομπότ LJTJ2540 γυαλιού

Κύρια χαρακτηριστικά γνωρίσματα:

• Σερβο έλεγχος συστημάτων της Ιαπωνίας Yaskawa, 8 άξονες, 7 σύνολα συστήματος ελέγχων με σερβομηχανισμό, πλήρους αυτόματης και υψηλής απόδοσης σφραγίζοντας μηχανής

• 4 τμήματα, μπορούν γυαλί αποθήκευσης

• Υιοθετήστε τη ζώνη συγχρονισμού, την ομαλή μεταφορά και την ακριβή θέση

• Αυτόματα γωνίες γυαλιού επισκευής με τη μεταλλουργική ξύστρα και τον κύλινδρο

• Αυτόματα μέγεθος γυαλιού μέτρου, βάθος κόλλας (30mm)

• Κάθε αυτόματος-λειτουργία είναι με τη χειρωνακτική λειτουργία

• Μπορέστε να ντύσετε το διπλό γυαλί

• Γυαλί μορφής με τις προαιρετικές άκρες, γυαλί βημάτων, τριπλό γυαλί (προαιρετικό)

• Ένα σύνολο συμπληρωματικής αντλίας ελέγχει δύο ομάδες στεγανωτικών ουσιών (προαιρετικών)

• Μπορέστε να χρησιμοποιήσετε τις δομικές στεγανωτικές ουσίες σιλικόνης, πολυσουλφιδίων και σιλικόνης

• Το κεφάλι κόλλας είναι στο μέτωπο της μηχανής, η οποία είναι εύκολη για το γυαλί βημάτων επιστρώματος

• Μπορέστε να συνδεθείτε με τη μόνωση της γραμμής επεξεργασίας γυαλιού

• Με τη λειτουργία ανίχνευσης κώδικα (προαιρετική)

Τεχνικά στοιχεία

Μέγιστο μέγεθος γυαλιού	2500*4000mm
Ελάχιστο μέγεθος γυαλιού	400*300mm
Πάχος γυαλιού	12-56 χιλ.
Ταχύτητα εργασίας	5-40m/min
Πίεση αέρα	≥0.6MPa
Πίεση συμπιέσεων	32MPa
Ισχύς τάσης	380V 15kw
Γενική διάσταση	11000*2000*3500mm

Ηλεκτρικές παράμετροι

ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
Σερβο μηχανή	Ιαπωνία	YASKAWA
Σερβο οδηγός	Ιαπωνία	YASKAWA
ΚΜΕ	Ιαπωνία	YASKAWA
Τμήμα χαμηλής τάσης	Γερμανία	SIEMENS
Guideway	Ταϊβάν	HIWIN
Παροχή ηλεκτρικού ρεύματος μετατροπής	Ταϊβάν	MW
Διακόπτης αισθητήρων	Κορέα	AUTONICS
Πνευματικό συστατικό	Ιαπωνία	SMC
Οθόνη αφής	Κίνα	GAOSHAN
Σερβο μηχανή	Ιαπωνία	YASKAWA
Σερβο οδηγός	Ιαπωνία	YASKAWA

Αυτόματη κάθετη μονώνοντας γραμμή επεξεργασίας γυαλιού

LJBZ3370

ΑΠΟΔΟΣΗ

• Σύστημα ελέγχου PLC της Γερμανίας Siemens, διεπαφή οθόνης αφής

• Αυτόματος προσδιορισμός ντυμένος και γυαλί χαμηλός-ε

• 3 ζευγάρια των μαλακών βουρτσών μπορούν να πλύνουν το σε απευθείας σύνδεση και σε μη απευθείας σύνδεση γυαλί χαμηλός-ε

• Το πλυντήριο υιοθετεί την υλική και αδιάβροχη συσκευή SS

• Σύστημα θέρμανσης με αέρα

• Η αυτόματη έναρξη ανεμιστήρων αέρα και σταματά

• Σύστημα μείωσης θορύβου

• Σε απευθείας σύνδεση επίδειξη της ταχύτητας πλύσης

• Ευφυής διαλείπουσα εργασία, που σώζει την ενέργεια

• Διευθετήσιμος πιέζοντας πίνακας για να κρατήσει την πιέζοντας επιφάνεια πιάτων κατ' ευθείαν

• Η αυτόματη αρχειοθέτηση αερίου μπορεί να θέσει την αξία αερίου και να επιδείξει τη διαδικασία on-line με την υψηλή συγκέντρωση αερίου

• Τρόπος σύνδεσης βουλώματος αεροπορίας

• Εφαρμόσιμος στο τριπλό LG προϊόντων/το διαμορφωμένο γυαλί IG το /step

Οι λεπτομέρειες εισάγουν του LJBZ3370

• 01 τμήμα μεταφοράς

Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε

• πλυντήριο 02

Κύριο χαρακτηριστικό γνώρισμα:

• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε

• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.

• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος

• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)

• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα

• Ευρωπαϊκό σύστημα ησυχαστήρων

• Υλικό ανοξείδωτου

• τμήμα 03 απαλλαγής

• Γυαλί αποθήκευσης

• επιθεώρηση 04 και τμήμα εγκαταστάσεων

Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί

• 05 τμήμα μεταφοράς

• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.

• 06 που πιέζουν και γεμίζοντας τμήμα

Κύριο χαρακτηριστικό γνώρισμα:

• Το εξαιρετικά-μακρύ (3300mm*7000mm) μονώνοντας γυαλί μπορεί να συμπιεστεί

• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί

• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση

• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών

• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό

• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού

• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής

• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου

• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%

• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος

• Το τυποποιημένο αέριο είναι αέριο αργού

• τμήμα 07 απαλλαγής

• Γυαλί αποθήκευσης

• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής

Τεχνικά στοιχεία

Μέγιστο μέγεθος γυαλιού	3300mm*7000mm
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου	3300mm*7000mm
Ελάχιστο μέγεθος γυαλιού	280mm*450mm
Πάχος γυαλιού	330mm
Πάχος γυαλιού μόνωσης	80mm
Ταχύτητα πλύσης γυαλιού	2-10m/min
Ταχύτητα μεταφορέων γυαλιού	45m/min
Βούρτσες πλύσης	3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm
Παροχή νερού	Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm
Παροχή αέρα	Ροή: 1500L/min
Πίεση αέρα	≥0.8MPa
Συνολική δύναμη	3P 380V 50HZ 40KW
Διάσταση	47200*3500*4500mm
Βάρος	8500kg

Ηλεκτρικές παράμετροι

ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
PLC	Γερμανία	SIEMENS
Ηλεκτρική συσκευή χαμηλής τάσης	Γερμανία	SIEMENS
Μετατροπέας συχνότητας	Γερμανία	SIEMENS
Σερβο μηχανή για το γυαλί βημάτων	Ιαπωνία	ΦΟΎΤΖΙ
Φωτοηλεκτρικός διακόπτης	Γερμανία	ΑΡΡΩΣΤΟΙ
Διακόπτης μικροϋπολογιστών	Ταϊβάν	ΤΕΙΝΕΤΕ
Φως κουμπιών και δεικτών	Γαλλία	ΣΝΑΙΝΤΕΡ
Οθόνη αφής	Ταϊβάν	WEINVIEW
Ενδιάμεσος ηλεκτρονόμος	Ιαπωνία	OMRON
Μηχανή βουρτσών	Κίνα	QINGHUA
Υδραντλία	Κίνα	LINGXIAO
Οδηγός	Ταϊβάν	HIWIN
Πνευματικά συστατικά	Ταϊβάν	AIRTAC
IG γραμμή χωρίς να γεμίσει το αέριο on-line

ΟΝΟΜΑ	ΠΡΟΕΛΕΥΣΗ	ΕΜΠΟΡΙΚΟ ΣΉΜΑ
Σερβο μηχανή	Γερμανία	SIEMENS
PLC	Γερμανία	SIEMENS
Ηλεκτρική συσκευή χαμηλής τάσης	Γερμανία	SIEMENS
Μετατροπέας συχνότητας	Γερμανία	SIEMENS
Μηχανή μεταφοράς	Ταϊβάν	LINHAI
Μηχανή βουρτσών	Ταϊβάν	LINHAI
Υδραντλία	Κίνα	LINGXIAO
Οδηγός	Ταϊβάν	HIWIN
Πνευματικά συστατικά	Ταϊβάν	AIRTAC
Ηλεκτρικός μετρητής	Κίνα	MIRAN
Φωτοηλεκτρικός διακόπτης	Γερμανία	ΑΡΡΩΣΤΟΙ
Διακόπτης μικροϋπολογιστών	Ταϊβάν	ΤΕΙΝΕΤΕ
Φως κουμπιών και δεικτών	Γαλλία	ΣΝΑΙΝΤΕΡ
οθόνη αφής	Ταϊβάν	WEINVIEW
Ενδιάμεσος ηλεκτρονόμος	Ιαπωνία	OMRON
IG γραμμή με το αέριο που γεμίζει on-line

Κάθετο μονώνοντας σφραγίζοντας ρομπότ LJTJ2540 γυαλιού

Εφαρμογή

το λ υιοθετεί 8 σερβο μηχανές

το λ υιοθετεί το σύστημα ελέγχων με σερβομηχανισμό της Ιαπωνίας με τη σταθερή απόδοση

το λ μετρά αυτόματα το μέγεθος γυαλιού, το βάθος κόλλας και την ταχύτητα κόλλας με τη γραμμική ρύθμιση

το λ υιοθετεί τη ζώνη συγχρονισμού που κρατά ομαλή μεταβιβάζει με την ακριβή θέση

οι εφεδρείες λ παράγονται με την υψηλή τυποποίηση και η υψηλή ακρίβεια, εξασφαλίζει ότι η μηχανή μπορεί να χρησιμοποιηθεί με τη μακροπρόθεσμη εργασία

λ που οι γωνίες γυαλιού είναι πλήρεις χωρίς αεροφυσαλίδες, ομαλή επιφάνεια, καμία ανάγκη

πλήρης αυτόματη και υψηλής απόδοσης μηχανή λ

νέο σχέδιο μεταλλουργικών ξυστρών λ, ειδικά για την κατασκευή του τραίνου IG με πολύ ακόμη και τις πλευρές και τις γωνίες, χωρίς οποιεσδήποτε φυσαλίδες.

το λ επισκευάζει αυτόματα τις γωνίες γυαλιού με την όμορφη επιφάνεια

το λ ομαλό μεταβιβάζει χωρίς τη γρατσουνιά και ρύπανση

τα μέρη lSingle-λειτουργίας είναι εξοπλισμένα με τις χειρωνακτικές λειτουργίες, εύκολη ρύθμιση

Ø πίσω συσκευή κόλλας

Όταν η πίεση που αυξάνεται, περισσότερη κόλλα Β θα ρεύσει πίσω αυτόματα, σώζοντας τα υλικά.

• Συσκευή σώματος δυάδας

Η συσκευή σωμάτων δυάδας έχει δύο λειτουργίες. Ο αριστερός χρησιμοποιείται για το φιλτράρισμα των ακαθαρσιών και της υγρασίας κατά την πλήρωση του αερίου, κατόπιν το δικαίωμα που κάποιος διαδραματίζει το ρόλο της λίπανσης.

Τεχνικά στοιχεία

Max.glass μέγεθος	2500mm*4000mm
Min.glass μέγεθος	280mm*400mm
Πάχος γυαλιού	1256mm
Ταχύτητα εργασίας	5-40m/min
Πίεση αέρα	0.6-0.8MPa
Πίεση συμπιέσεων	<350kg>
Γωνία αεροπλάνων	6° - 9°
Ανώτατο βάρος γυαλιού	400kg
Τάση	380V 50Hz 3P

Κύριος συστατικός κατάλογος

Όνομα	Εμπορικό σήμα
Διακόπτης	SIEMENS
Σερβο μηχανή	Ιαπωνία YASKAWA
I/O πρότυπο	Ιαπωνία MSYSTEM
Τμήμα χαμηλότερης τάσης	Siemens
ΚΜΕ	Ιαπωνία YASKAWA
Μετατροπέας συχνότητας	Ιαπωνία OMRON
Παροχή ηλεκτρικού ρεύματος μετατροπής	Ταϊβάν MW
Πνευματικό συστατικό	Ιαπωνία SMC
PLC	Siemens
Guideway	Siemens
