Λεπτομέρειες:
|
Όνομα παραγωγής: | Στεγανωτικές ουσίες που σφραγίζουν τη μηχανή ρομπότ για DGU | ανώτατο μέγεθος γυαλιού: | 2500mm*4500mm |
---|---|---|---|
ελάχιστο μέγεθος γυαλιού: | 400mm*300mm | Πάχος γυαλιού: | 1260mm |
πλυντήριο: | ανοξείδωτο 304 | Εξουσιοδότηση: | 12 μήνες |
Εμπορικό σήμα: | Γυαλί Lijiang | Ταχύτητα εργασίας: | 5-40m/min |
Υψηλό φως: | Ss304 μηχανή γυαλιού διπλής τοποθέτησης υαλοπινάκων,Μηχανή 40m/min γυαλιού διπλής τοποθέτησης υαλοπινάκων,Μηχανή 5m/min γυαλιού διπλής τοποθέτησης υαλοπινάκων |
Διπλής τοποθέτησης υαλοπινάκων γυαλιού σφραγίζοντας μηχανή γυαλιού μηχανών γυαλιού μηχανών μονώνοντας

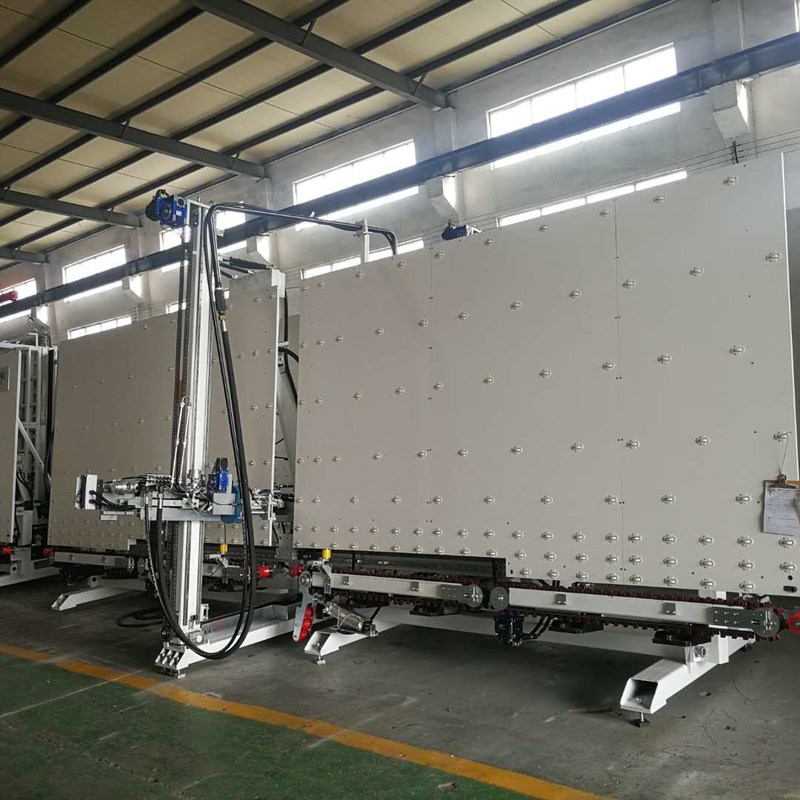

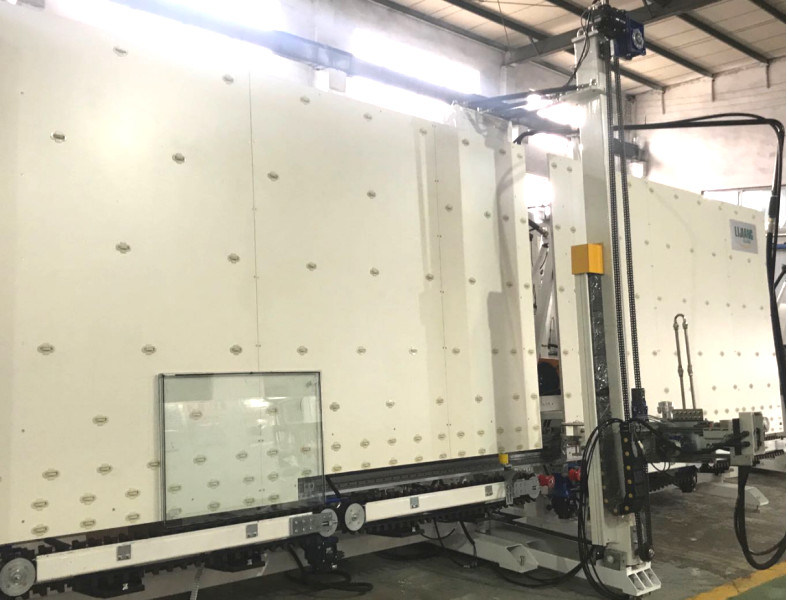

Αυτόματες κάθετες διπλές στεγανωτικές ουσίες γυαλιού που σφραγίζουν τη μηχανή ρομπότ
LJTJ2540 είναι το πιό πρόσφατο αυτόματο κάθετο μονώνοντας σφραγίζοντας ρομπότ γυαλιού. Χρησιμοποιείται για να ντύσει το διπλό βερνικωμένο γυαλί μέσω να αναμίξει το τμήμα Α και το τμήμα Β μαζί σύμφωνα με ένα ορισμένο ποσοστό. Εφαρμοσμένος σε διπλό/το τριπλάσιο/που διαμορφώνεται και που περπατείται γυαλιά (προαιρετικά) με τη σταθερή απόδοση και την εύκολη λειτουργία.
Ø ενιαίο σύστημα κόλλας
Εξοπλισμένος με το ενιαίο τμήμα Α και το ενιαίο τμήμα Β.
Ø διπλά συστήματα κόλλας
Εξοπλισμένος με δύο σύνολα τμημάτων Α και δύο σύνολα τμημάτων Β, τα οποία μπορούν να χρησιμοποιηθούν για δύο είδη στεγανωτικών ουσιών, όπως το λάστιχο σιλικόνης, το λάστιχο πολυσουλφιδίων και η δομική κόλλα σιλικόνης.
Συσκευή κόλλας Ø Reback
Όταν η πίεση που αυξάνεται, περισσότερη κόλλα Β θα ρεύσει πίσω αυτόματα, σώζοντας τα υλικά.
Ø συσκευή σώματος δυάδας
Η συσκευή σωμάτων δυάδας έχει δύο λειτουργίες
Ο αριστερός χρησιμοποιείται για το φιλτράρισμα των ακαθαρσιών και της υγρασίας κατά την πλήρωση του αερίου
κατόπιν ο σωστός διαδραματίζει το ρόλο της λίπανσης.
Ø δύο Suckers συσκευή
Υιοθέτηση δύο suckers για την παρεμπόδιση για να κινήσει το γυαλί κατά τη διάρκεια της σφράγισης.
Ø η συσκευή το μέρος
Υιοθετήστε τη σερβο μηχανή της Ιαπωνίας YASKAWA για να ελέγξετε το σφραγίζοντας μέρος με 360°rotating. Ρύθμιση της λεπίδας μεταλλουργικών ξυστρών για να μην ξύσει έξω την πρόσθετη κόλλα και καμία ανάγκη να επισκευαστούν οι γωνίες γυαλιού μέχρι τη δεύτερη φορά.
Ø ζώνη συγχρονισμού
Η συσκευή χρονικών ζωνών εξασφαλίζει ότι το γυαλί μπορεί να είναι ομαλή μετάδοση και τοποθετημένος ακριβώς.
Αυτόματα αναγνωρίστε το γυαλί, επιτρέποντας να ρυθμίσει την ταχύτητα επιστρώματος on-line.
Ø λειτουργία αποθήκευσης
Μπορεί να αποθηκεύσει τρία κομμάτια της μόνωσης των γυαλιών στις τρεις ζώνες όταν το μέγεθός τους είναι λιγότερο από 1.8m.
Ø διαμορφωμένο γυαλί και τριπλή λειτουργία (προαιρετικά)
Με την ανάπτυξη της ενημέρωσης της τεχνολογίας, το σφραγίζοντας ρομπότ μπορεί να ντύσει οκτώ διαμορφωμένα γυαλιά σύμφωνα με την αγορά γυαλιού.
Ø περπατημένο γυαλί (προαιρετικό)
Για το περπατημένο γυαλί, μπορεί να ντυθεί καλά κοντά μόλις δεν πρέπει ο χρόνος, να το επισκευάσει σε δευτεροβάθμιο.
Ø εξοπλισμένος με τη ΧΕΙΡΩΝΑΚΤΙΚΗ ΣΥΣΚΕΥΗ
Κάθε χωριστό μέρος είναι εξοπλισμένο με τη χειρωνακτική λειτουργία, είναι εύκολο να ρυθμίσει σε περίπτωση που.
Ø οκτώ Servos
Το ρομπότ χρησιμοποιεί οκτώ servos YASKAWA,
τέσσερις από τους μέρη μετάδοσης ελέγχου,
σε άλλα τέσσερα servos, ελέγχουν sucker,
ανύψωση, οδήγηση και σεβασμός του μηχανισμού και περιστροφή.
Ø κύρια ηλεκτρικά συστατικά
Τα κύρια ηλεκτρικά συστατικά είναι υιοθετημένα διάσημα εμπορικά σήματα για να διατηρήσουν τη σταθερότερη απόδοση, τα οποία περιλαμβάνουν τις ενότητες οδηγών, PLC, εισαγωγής και παραγωγής και ούτω καθεξής.
Προδιαγραφή της μόνωσης του σφραγίζοντας ρομπότ γυαλιού
Πρότυπο | LJTJ2540D |
Ισχύς τάσης | 380V 13KW |
Πίεση αέρα | 0.5~0.7Mpa |
Εξώθηση της πίεσης | 32Mpa |
Max.Glass μέγεθος | 2500*4000mm |
Min.Glass μέγεθος | 400*300mm |
Πάχος γυαλιού | 12~56mm |
Ταχύτητα εργασίας | 5~40m/min |
Γενική διάσταση | 11000*1500*4500mm |
2.2 θόρυβος μηχανών
A-weighted επίπεδο υγιούς πίεσης | |
Εφεδρικό κράτος | Εργαζόμενο κράτος |
50 DB | 85 DB |
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού | 400*300mm |
Πάχος γυαλιού | 1250mm |
Ταχύτητα εργασίας | 5-40m/min |
Πίεση αέρα | ≥0.6MPa |
Πίεση συμπιέσεων | 32MPa |
Ισχύς τάσης | 380V 15kw |
Γενική διάσταση | 11000*2000*3500mm |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
ΚΜΕ | Ιαπωνία | YASKAWA |
Τμήμα χαμηλής τάσης | Γερμανία | SIEMENS |
Guideway | Ταϊβάν | HIWIN |
Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν | MW |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Πνευματικό συστατικό | Ιαπωνία | SMC |
Οθόνη αφής | Κίνα | GAOSHAN |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
Σχετικό προϊόν του ΓΥΑΛΙΟΎ LIJIANG
Κάθετη γραμμή παραγωγής γυαλιού διπλής τοποθέτησης υαλοπινάκων με την πλήρωση της προαιρετικής λειτουργίας αερίου αργού
Οι λεπτομέρειες εισάγουν του LJBZ2535G
Η γεμίζοντας μονώνοντας γραμμή επεξεργασίας γυαλιού αερίου αργού έχει 7 τμήματα συνολικά:
01 τμήμα μεταφοράς
πλυντήριο 02
τμήμα 03 απαλλαγής
επιθεώρηση 04 και τμήμα εγκαταστάσεων
05 τμήμα μεταφοράς
06 που πιέζουν και γεμίζοντας τμήμα
τμήμα 07 απαλλαγής.
• 01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε
• πλυντήριο 02
Κύριο χαρακτηριστικό γνώρισμα:
• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Πρόπλυση (προαιρετική)
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Υλικό ανοξείδωτου
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
• 05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
• 06 που πιέζουν και γεμίζοντας τμήμα
Το ειδικό πλεονέκτημα του πιέζοντας πίνακα γυαλιού:
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί
• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση
• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό
• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού
• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
IG γραμμή με το αέριο που γεμίζει on-line |
Κύρια χαρακτηριστικά γνωρίσματα της έξοχης γρήγορης γραμμής IG
• Δύο κομμάτια IGU θα μπορούσαν να πιεστούν προς τα μέσα και να γεμίσουν αέριο μόλις μπόρεσε να γεμίσει ο χρόνος, κάθε IGU το αέριο αργού άνω των 90%
• Μπορέστε να αποτραπείτε καλύτερα το πιέζοντας μέρος για να είναι από τη μορφή με να πιέσει δύο κομμάτια του χρόνου IGU μέσα μιά φορά. Μπορέστε να φθάσετε σε 27s για κάθε 1m*1m διπλό γυαλί, που βελτιώνει την αποδοτικότητα εργασίας ιδιαίτερα
• Γραμμή μεγάλης IG επεξεργασίας, έχουμε λάβει δικαίωμα διπλωμάτων ευρεσιτεχνίας στην Κίνα το 2019
• Επίλυση του προβλήματος την εργασία στο σφραγίζοντας ρομπότ. Εγκατάσταση δύο πλαισίων πλήκτρων διαστήματος για δύο IGU από έναν εργάτη
• Αυτόματα μετρώντας το μέγεθος γυαλιού και ονομάζοντας (που ονομάζει μπορεί να επιτραπεί πρίν πιέζει και μετά από να πιέσει) με το σύστημα cErp (προαιρετικό)
• Από το μέρος μεταφοράς στη συμπίεση του μέρους, κάθε μέρος διαιρείται
• Κατάλληλος για τη μαζική παραγωγή σε ένα εργοστάσιο. Ultra-fast ταχύτητα
