Λεπτομέρειες:
|
Όνομα παραγωγής: | Μονώνοντας στεγανωτικές ουσίες γυαλιού που σφραγίζουν τη μηχανή ρομπότ | Ανώτατο μέγεθος γυαλιού: | 2500mm*4000mm |
---|---|---|---|
Ελάχιστο μέγεθος γυαλιού: | 400mm*300mm | Πάχος γυαλιού: | 1256mm |
Πλυντήριο: | Ανοξείδωτο | Πιέζοντας μηχανή: | Διευθετήσιμα σημεία |
Εξουσιοδότηση: | 1 έτος | Εμπορικό σήμα: | Γυαλί Lijiang |
Υψηλό φως: | Κάθετη σφραγίζοντας μηχανή διπλής τοποθέτησης υαλοπινάκων,Κάθετη μηχανή γυαλιού διπλής τοποθέτησης υαλοπινάκων,σφραγίζοντας μηχανή διπλής τοποθέτησης υαλοπινάκων 56mm |
Αυτόματες κάθετες μονώνοντας στεγανωτικές ουσίες γυαλιού που σφραγίζουν τη μηχανή ρομπότ
Κύρια χαρακτηριστικά γνωρίσματα της μόνωσης της σφραγίζοντας μηχανής ρομπότ γυαλιού:
• Σερβο έλεγχος συστημάτων της Ιαπωνίας Yaskawa, πλήρως αυτόματη και αποδοτική σφραγίζοντας μηχανή
• 4 τμήματα, μπορούν να αποθηκεύσουν το γυαλί
• Χρησιμοποίηση μιας σύγχρονης ζώνης, μιας σταθερής μετάδοσης, και ενός ακριβούς προσδιορισμού θέσης
• Μεταλλουργική ξύστρα και κύλινδρος χρήσης για να επισκευάσει αυτόματα τις γωνίες γυαλιού
• Αυτόματη μέτρηση του μεγέθους γυαλιού και του βάθους κόλλας (30mm)
• Κάθε αυτόματη λειτουργία έρχεται με τη χειρωνακτική λειτουργία
• Μπορέστε να ντυθείτε με το διπλό γυαλί
• Ειδικός-διαμορφωμένο περπατημένο γυαλί γυαλί, γυαλί τριπλός-στρώματος με τις προαιρετικές άκρες (προαιρετικές)
• Ένα σύνολο συμπληρωματικών αντλιών ελέγχει δύο σύνολα στεγανωτικής ουσίας (προαιρετικής)
• Η σιλικόνη, το πολυσουλφίδιο, και οι δομικές στεγανωτικές ουσίες σιλικόνης μπορούν να χρησιμοποιηθούν

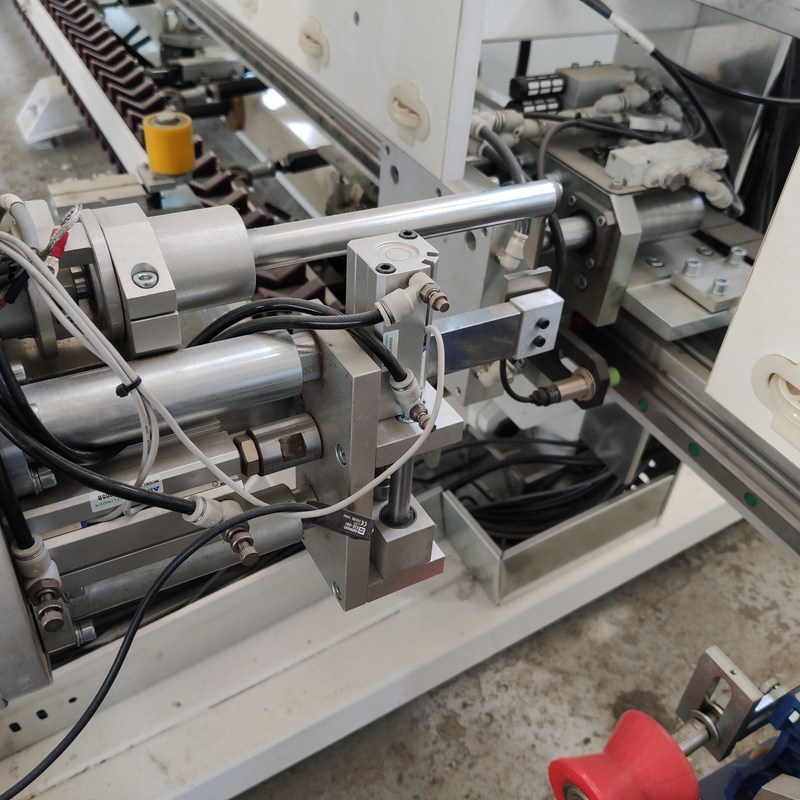

• Το κεφάλι κόλλας βρίσκεται στο μέτωπο της μηχανής για το εύκολο επίστρωμα του γυαλιού βημάτων
• Μπορέστε να συνδεθείτε με τη μόνωση της γραμμής επεξεργασίας γυαλιού
• Με τη λειτουργία κώδικα ανίχνευσης (προαιρετική)
Προδιαγραφή της μόνωσης του σφραγίζοντας ρομπότ γυαλιού
Πρότυπο | LJTJ2540D |
Ισχύς τάσης | 380V 13KW |
Πίεση αέρα | 0.5~0.7Mpa |
Εξώθηση της πίεσης | 32Mpa |
Max.Glass μέγεθος | 2500*4000mm |
Min.Glass μέγεθος | 400*300mm |
Πάχος γυαλιού | 12~56mm |
Ταχύτητα εργασίας | 5~40m/min |
Γενική διάσταση | 11000*1500*4500mm |
2.2 θόρυβος μηχανών
A-weighted επίπεδο υγιούς πίεσης | |
Εφεδρικό κράτος | Εργαζόμενο κράτος |
50 DB | 85 DB |
Λειτουργία και χαρακτηριστικό γνώρισμα της μόνωσης της σφραγίζοντας μηχανής γυαλιού
1. Αυτή η μηχανή είναι κατάλληλη για τις βαθύς-επεξεργαμένος επιχειρήσεις γυαλιού, με έναν υψηλό βαθμό της αυτοματοποίησης, μειώνοντας την ένταση εργασίας, σώζοντας το εργατικό δυναμικό, και βελτιώνοντας την αποδοτικότητα παραγωγής
2. Ολόκληρη η μηχανή υιοθετεί μια ανθρώπου-μηχανής διεπαφή οθόνης αφής με τη λειτουργία μνήμης.
3. Μετά από να σφραγίσουν, οι τέσσερις γωνίες του γυαλιού είναι πλήρεις χωρίς φυσαλίδες, και η επιφάνεια είναι ομαλή χωρίς λοξευμένες άκρες
4. Δύο σύνολα ανεξάρτητων συστημάτων ανεφοδιασμού στεγανωτικής ουσίας (συμπεριλαμβανομένου του ανακατώματος της συσκευής) υιοθετούνται, και τα δύο είδη στεγανωτικών ουσιών μπορούν να μεταστραφούν γρήγορα, και η λειτουργία ένας-κλειδιών είναι κατάλληλη (τύπος ΙΙ)
5. Η μηχανή έχει ένα πλάτος 1.5m, ένα μικρό ίχνος, και την εξοικονόμηση χώρου
6. Το τρίτο επίπεδο μπορεί να αποθηκεύσει το γυαλί εκ των προτέρων, βελτιώνοντας αποτελεσματικά την αποδοτικότητα
7. Το μικρότερο κοίλο γυαλί που μπορεί να υποβληθεί σε επεξεργασία είναι 400*300mm
8. Η αντιφρακτική συσκευή εγκαθίσταται στον αναμίκτη
9. Το σύστημα ελέγχων με σερβομηχανισμό υιοθετεί ένα κόσμος-διάσημο εμπορικό σήμα (Yaskawa, Ιαπωνία) με τη σταθερή απόδοση
10. Η μετάδοση άξονων κάνει το γυαλί που μεταβιβάζει το σταθερό και ακριβή προσδιορισμό θέσης.

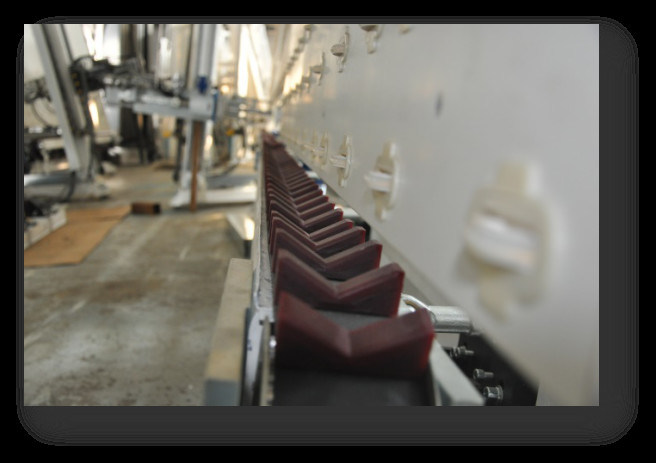

11. Η ειδική V-shaped ζώνη μετάδοσης αποτρέπει τη στεγανωτική ουσία από να κολλήσει στη ζώνη μεταφορέων και εξασφαλίζει ότι η άκρη του γυαλιού είναι καθαρή. Ο V-shaped φραγμός μπορεί να αντικατασταθεί.
12. Τα ανταλλακτικά παράγονται τυποποιημένος και μεγάλης ακρίβειας για να εξασφαλίσουν τη μακροπρόθεσμη σταθερή χρήση της μηχανής
13. Κατάλληλος για το γυαλί τρεις-στρώματος.
14. Το πίσω πιάτο που μεταβιβάζει τη ρόδα υιοθετεί την ενσωματωμένη ρόδα για να εξασφαλίσει ομαλή μεταβίβαση γυαλιού
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού | 400*300mm |
Πάχος γυαλιού | 1250mm |
Ταχύτητα εργασίας | 5-40m/min |
Πίεση αέρα | ≥0.6MPa |
Πίεση συμπιέσεων | 32MPa |
Ισχύς τάσης | 380V 15kw |
Γενική διάσταση | 11000*2000*3500mm |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
ΚΜΕ | Ιαπωνία | YASKAWA |
Τμήμα χαμηλής τάσης | Γερμανία | SIEMENS |
Guideway | Ταϊβάν | HIWIN |
Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν | MW |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Πνευματικό συστατικό | Ιαπωνία | SMC |
Οθόνη αφής | Κίνα | GAOSHAN |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
Σχετικό προϊόν του ΓΥΑΛΙΟΎ LIJIANG
Κάθετη γραμμή παραγωγής γυαλιού διπλής τοποθέτησης υαλοπινάκων με την πλήρωση της προαιρετικής λειτουργίας αερίου αργού
Οι λεπτομέρειες εισάγουν του LJBZ2535G
Η γεμίζοντας μονώνοντας γραμμή επεξεργασίας γυαλιού αερίου αργού έχει 7 τμήματα συνολικά:
01 τμήμα μεταφοράς
πλυντήριο 02
τμήμα 03 απαλλαγής
επιθεώρηση 04 και τμήμα εγκαταστάσεων
05 τμήμα μεταφοράς
06 που πιέζουν και γεμίζοντας τμήμα
τμήμα 07 απαλλαγής.
• 01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε
• πλυντήριο 02
Κύριο χαρακτηριστικό γνώρισμα:
• Χρήση 6 0.1mm μαλακές σκληρές τρίχες και μαλακές σκληρές τρίχες για να καθαρίσει το γυαλί χαμηλός-ε
• Προπλύντε (προαιρετικός)
• Το νέο μαχαίρι αέρα υιοθετεί το σχεδιάγραμμα αργιλίου (duckbill μαχαίρι αέρα), και το μέγεθος της οπής αερισμού ρυθμίζεται με το σχεδιάγραμμα αργιλίου duckbill. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση μαχαιριών αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματοι έλεγχος θερμοκρασίας δεξαμενών νερού και σύστημα ξαναγεμίσματος νερού
• Ευρωπαϊκό σύστημα μείωσης θορύβου
• υλικό ανοξείδωτου
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
• 05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
• 06 που πιέζουν και γεμίζοντας τμήμα
Το ειδικό πλεονέκτημα του πιέζοντας πίνακα γυαλιού:
Κύριο χαρακτηριστικό γνώρισμα:
• Το Extra-long (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Το γυαλί μεταβιβάζεται από μια ζώνη μεταφορέων, και το γυαλί πιέζεται από μια σερβο μηχανή
• Το πιάτο πίεσης μπορεί να ανοίξουν για την εύκολη συντήρηση
• Διευθετήσιμη δομή πιάτων πίεσης για να εξασφαλίσει μακριά ζωή υπηρεσιών
• Αυτόματα γεμισμένη με το αργό, η επίδραση σφράγισης είναι προφανής, και η περιεκτικότητα σε αργό είναι υψηλότερη
• Περιοχές οργάνωσης για να γεμίσει τα διαφορετικά μεγέθη του γυαλιού, και να υιοθετήσει τις επόμενες μεθόδους σφράγισης για να μειώσει την απώλεια αργού
• Η αξία αερίου μπορεί να τεθεί και η γεμίζοντας διαδικασία αερίου μπορεί να επιδειχθεί στην οθόνη αφής
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
IG γραμμή με το αέριο που γεμίζει on-line |
Κύρια χαρακτηριστικά γνωρίσματα της έξοχης γρήγορης γραμμής IG
• Δύο κομμάτια της μόνωσης του γυαλιού είναι διατηρημένα σταθερή ατμοσφαιρική πίεση και διογκωμένα κάποτε, και κάθε κομμάτι της μόνωσης του γυαλιού γεμίζουν με περισσότερο από 90% του αερίου αργού
• Η συμπίεση δύο κομματιών IGU σε έναν χρόνο μπορεί καλύτερα να αποτρέψει την παραμόρφωση του πιεσμένου μέρους. Κάθε 1m*1m διπλό γυαλί μπορεί να φθάσει σε 27s, το οποίο βελτιώνει πολύ την αποδοτικότητα εργασίας
• Γραμμή μεγάλης IG επεξεργασίας, αποκτηθε'ν κινεζικό δίπλωμα ευρεσιτεχνίας το 2019
• Λύστε το πρόβλημα το ρομπότ περιμένοντας την εργασία. Ένας εργαζόμενος εγκαθιστά δύο πλαίσια πλήκτρων διαστήματος για δύο IGUs
• Το σύστημα cErp μετρά αυτόματα το μέγεθος και το μαρκάρισμα γυαλιού (που ονομάζουν πριν και μετά από τη συμπίεση) (προαιρετική)
• Από το μεταβιβάζοντας μέρος στο πιέζοντας μέρος, κάθε μέρος είναι χωρισμένο
• Κατάλληλος για τη μαζική παραγωγή στα εργοστάσια. Έξοχη γρήγορη ταχύτητα
