Λεπτομέρειες:
|
Όνομα παραγωγής: | Μονώνοντας στεγανωτικές ουσίες γυαλιού που σφραγίζουν τη μηχανή ρομπότ | Ανώτατο μέγεθος γυαλιού: | 2500mm*4000mm |
---|---|---|---|
Ελάχιστο μέγεθος γυαλιού: | 400mm*300mm | Πάχος γυαλιού: | 1256mm |
Πλυντήριο: | Ανοξείδωτο | Πιέζοντας μηχανή: | Διευθετήσιμα σημεία |
Εξουσιοδότηση: | 1 έτος | Εμπορικό σήμα: | Γυαλί Lijiang |
Υψηλό φως: | Αυτόματες στεγανωτικές ουσίες που σφραγίζουν το ρομπότ,Κάθετες στεγανωτικές ουσίες που σφραγίζουν το ρομπότ,Μονώνοντας στεγανωτικές ουσίες γυαλιού που σφραγίζουν το ρομπότ |

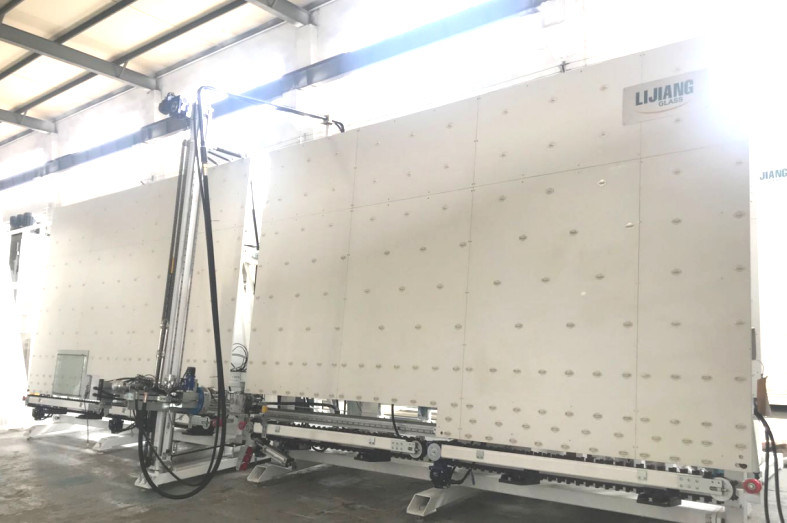

Αυτόματες κάθετες μονώνοντας στεγανωτικές ουσίες γυαλιού που σφραγίζουν τη μηχανή ρομπότ
Κύρια χαρακτηριστικά γνωρίσματα της μόνωσης της σφραγίζοντας μηχανής ρομπότ γυαλιού:
• Σερβο έλεγχος συστημάτων της Ιαπωνίας Yaskawa, πλήρης αυτόματη και υψηλής απόδοσης σφραγίζοντας μηχανή
• 4 τμήματα, μπορούν γυαλί αποθήκευσης
• Υιοθετήστε τη ζώνη συγχρονισμού, την ομαλή μεταφορά και την ακριβή θέση
• Αυτόματα γωνίες γυαλιού επισκευής με τη μεταλλουργική ξύστρα και τον κύλινδρο
• Αυτόματα μέγεθος γυαλιού μέτρου, βάθος κόλλας (30mm)
• Κάθε αυτόματος-λειτουργία είναι με τη χειρωνακτική λειτουργία
• Μπορέστε να ντύσετε το διπλό γυαλί
• Γυαλί μορφής με τις προαιρετικές άκρες, γυαλί βημάτων, τριπλό γυαλί (προαιρετικό)
• Ένα σύνολο συμπληρωματικής αντλίας ελέγχει δύο ομάδες στεγανωτικών ουσιών (προαιρετικών)
• Μπορέστε να χρησιμοποιήσετε τις δομικές στεγανωτικές ουσίες σιλικόνης, πολυσουλφιδίων και σιλικόνης
• Το κεφάλι κόλλας είναι στο μέτωπο της μηχανής, η οποία είναι εύκολη για το γυαλί βημάτων επιστρώματος
• Μπορέστε να συνδεθείτε με τη μόνωση της γραμμής επεξεργασίας γυαλιού
• Με τη λειτουργία ανίχνευσης κώδικα (προαιρετική)
Προδιαγραφή της μόνωσης του σφραγίζοντας ρομπότ γυαλιού
Πρότυπο | LJTJ2540D |
Ισχύς τάσης | 380V 13KW |
Πίεση αέρα | 0.5~0.7Mpa |
Εξώθηση της πίεσης | 32Mpa |
Max.Glass μέγεθος | 2500*4000mm |
Min.Glass μέγεθος | 400*300mm |
Πάχος γυαλιού | 12~56mm |
Ταχύτητα εργασίας | 5~40m/min |
Γενική διάσταση | 11000*1500*4500mm |
2.2 θόρυβος μηχανών
A-weighted επίπεδο υγιούς πίεσης | |
Εφεδρικό κράτος | Εργαζόμενο κράτος |
50 DB | 85 DB |
Λειτουργία και χαρακτηριστικό γνώρισμα της μόνωσης της σφραγίζοντας μηχανής γυαλιού
1.The η μηχανή είναι κατάλληλη για το γυαλί που η βαθιά επιχείρηση επεξεργασίας, υψηλή αυτοματοποίηση, μειώνει την ένταση εργασίας, εκτός από το εργατικό δυναμικό, βελτιώνει την αποδοτικότητα παραγωγής
2. Ολόκληρη η μηχανή υιοθετεί την ανθρώπου-μηχανής διεπαφή οθόνης αφής, με τη λειτουργία μνήμης.
3.After η στεγανωτική ουσία επιστρώματος, η άκρη γυαλιού και η γωνία είναι πλήρεις χωρίς αεροφυσαλίδες, ομαλή επιφάνεια, καμία ανάγκη να καθαριστεί η γωνία
4. Χρησιμοποιώντας δύο σύνολα ανεξάρτητου συστήματος ανεφοδιασμού στεγανωτικής ουσίας (συμπεριλαμβανομένης της συσκευής μίξης), δύο είδη μετάβασης στεγανωτικών ουσιών γρήγορα, σε λειτουργία ένας-κουμπιών εύκολα (πρότυπο ΙΙ)
5.The το πλάτος της μηχανής είναι 1.5m, μικρή περιοχή πατωμάτων, εκτός από το διάστημα
6. Το τρίτο τμήμα μπορεί prestore γυαλί να βελτιώσει την αποδοτικότητα αποτελεσματικά
7.The το μικρότερο μέγεθος γυαλιού μόνωσης μπορεί να υποβληθεί σε επεξεργασία είναι 400*300mm
8.Equipped αντι εμποδίζοντας συσκευή στον αναμίκτη
9. Το σύστημα ελέγχων με σερβομηχανισμό υιοθετεί το παγκοσμίως διάσημο εμπορικό σήμα (Ιαπωνία YASKAWA), η απόδοση είναι σταθερή
10. Μετάδοση άξονων για να κάνει το γυαλί μεταφεμένος ομαλά με τον ακριβή προσδιορισμό θέσης.
11. Η ειδική ζώνη μετάδοσης τύπων Β για να αποφύγει τη στεγανωτική ουσία στη ζώνη, εξασφαλίζει την άκρη γυαλιού καθαρή, ο φραγμός τύπων Β είναι μεταβλητός.
12. Τα ανταλλακτικά παράγονται με την υψηλή τυποποίηση και η υψηλή ακρίβεια, εξασφαλίζει ότι η μηχανή μπορεί να χρησιμοποιηθεί με τη μακροπρόθεσμη σταθερότητα
13.Suitable για την τριπλή τοποθέτηση υαλοπινάκων.
14.Conveying η ρόδα στη ράχη υιοθετεί την ενσωματωμένη ρόδα, να σιγουρευτεί το γυαλί μεταφέρεται ομαλά
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού | 400*300mm |
Πάχος γυαλιού | 1250mm |
Ταχύτητα εργασίας | 5-40m/min |
Πίεση αέρα | ≥0.6MPa |
Πίεση συμπιέσεων | 32MPa |
Ισχύς τάσης | 380V 15kw |
Γενική διάσταση | 11000*2000*3500mm |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
ΚΜΕ | Ιαπωνία | YASKAWA |
Τμήμα χαμηλής τάσης | Γερμανία | SIEMENS |
Guideway | Ταϊβάν | HIWIN |
Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν | MW |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Πνευματικό συστατικό | Ιαπωνία | SMC |
Οθόνη αφής | Κίνα | GAOSHAN |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
Σχετικό προϊόν του ΓΥΑΛΙΟΎ LIJIANG
Κάθετη γραμμή παραγωγής γυαλιού διπλής τοποθέτησης υαλοπινάκων με την πλήρωση της προαιρετικής λειτουργίας αερίου αργού
Οι λεπτομέρειες εισάγουν του LJBZ2535G
Η γεμίζοντας μονώνοντας γραμμή επεξεργασίας γυαλιού αερίου αργού έχει 7 τμήματα συνολικά:
01 τμήμα μεταφοράς
πλυντήριο 02
τμήμα 03 απαλλαγής
επιθεώρηση 04 και τμήμα εγκαταστάσεων
05 τμήμα μεταφοράς
06 που πιέζουν και γεμίζοντας τμήμα
τμήμα 07 απαλλαγής.
• 01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε
• πλυντήριο 02
Κύριο χαρακτηριστικό γνώρισμα:
• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Πρόπλυση (προαιρετική)
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Υλικό ανοξείδωτου
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
• 05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
• 06 που πιέζουν και γεμίζοντας τμήμα
Το ειδικό πλεονέκτημα του πιέζοντας πίνακα γυαλιού:
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί
• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση
• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό
• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού
• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
IG γραμμή με το αέριο που γεμίζει on-line |
Κύρια χαρακτηριστικά γνωρίσματα της έξοχης γρήγορης γραμμής IG
• Δύο κομμάτια IGU θα μπορούσαν να πιεστούν προς τα μέσα και να γεμίσουν αέριο μόλις μπόρεσε να γεμίσει ο χρόνος, κάθε IGU το αέριο αργού άνω των 90%
• Μπορέστε να αποτραπείτε καλύτερα το πιέζοντας μέρος για να είναι από τη μορφή με να πιέσει δύο κομμάτια του χρόνου IGU μέσα μιά φορά. Μπορέστε να φθάσετε σε 27s για κάθε 1m*1m διπλό γυαλί, που βελτιώνει την αποδοτικότητα εργασίας ιδιαίτερα
• Γραμμή μεγάλης IG επεξεργασίας, έχουμε λάβει δικαίωμα διπλωμάτων ευρεσιτεχνίας στην Κίνα το 2019
• Επίλυση του προβλήματος την εργασία στο σφραγίζοντας ρομπότ. Εγκατάσταση δύο πλαισίων πλήκτρων διαστήματος για δύο IGU από έναν εργάτη
• Αυτόματα μετρώντας το μέγεθος γυαλιού και ονομάζοντας (που ονομάζει μπορεί να επιτραπεί πρίν πιέζει και μετά από να πιέσει) με το σύστημα cErp (προαιρετικό)
• Από το μέρος μεταφοράς στη συμπίεση του μέρους, κάθε μέρος διαιρείται
• Κατάλληλος για τη μαζική παραγωγή σε ένα εργοστάσιο. Ultra-fast ταχύτητα
