Λεπτομέρειες:
|
ΟΝΟΜΑ: | Αυτόματη μηχανή φόρτωσης και εκφόρτωσης γυαλιού | Ανώτατο βάρος: | Customeized |
---|---|---|---|
Δύναμη: | 380V 50Hz 3P (προαιρετικό) | PLC: | Siemens |
Όρος: | Νέος | Εξουσιοδότηση: | ένα έτος |
Υψηλό φως: | μηχανή φόρτωσης και εκφόρτωσης 12mm αυτόματη,Αυτόματη μηχανή φόρτωσης και εκφόρτωσης γυαλιού μόνωσης,μηχανή φόρτωσης γυαλιού 12mm μονώνοντας |

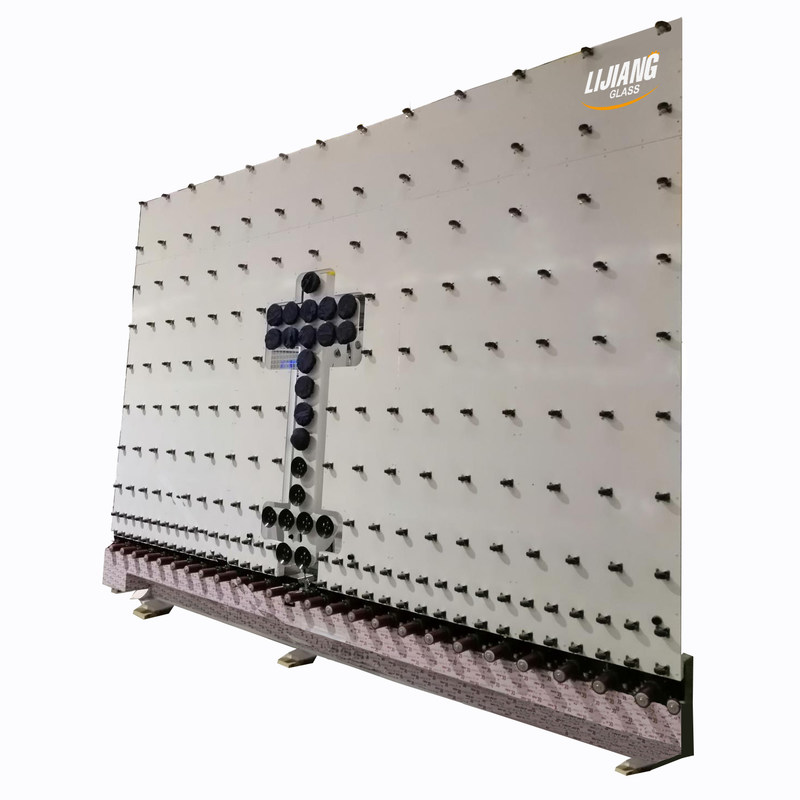

Αυτόματη μηχανή φόρτωσης και εκφόρτωσης για τη γραμμή επεξεργασίας γυαλιού
Ι. τεχνικές παράμετροι του mahchine εκφόρτωσης γυαλιού
1. Ανώτατο μέγεθος γυαλιού: 4000x2500mm
Ελάχιστο μέγεθος γυαλιού: 1200*1000mm
Συνολικά φλυτζάνια αναρρόφησης, ενιαία πλευρά: Διάμετρος 250mm 8pcs
2.Color: Για να επιβεβαιωθεί.
3. Παροχή ηλεκτρικού ρεύματος: 380V 50HZ, 3 φάση-ΠΟΥ ΕΠΙΒΕΒΑΙΏΝΟΝΤΑΙ
4. Συμπιεσμένη παροχή αέρα: 5-7bar, 30L/λ.
5. Εγκατεστημένη δύναμη: ≈10kw
ΙΙ. τεχνική απόδοση:
1. Όλα τα κύρια πλαίσια του χάλυβα ποιοτικών ορθογωνίων χρήσης εξοπλισμού διοχετεύουν με σωλήνες τις ομάδες εθνικών προτύπων που ενώνονται στενά και που εγκαθίστανται με το μπουλόνι.
2.Program εισαγόμενος SIMENS ελεγκτής ελέγχου, που εγκαθίσταται χρήσεις προγραμματίσημος με την επιτροπή αφής.
3.The η μηχανή σχεδιάστηκε με τη συνοπτική εμφάνιση και προσαρμόζεται στο σύγχρονο εργοστάσιο με στα ασφαλή σημάδια, και την αναφορά στα ευρο- πρότυπα IEC από το σχέδιο μέχρι την κατασκευή και την εγκατάσταση.
4.All-ψηφιακός έλεγχος με τον ακριβή προσδιορισμό θέσης και την ταχεία ευελιξία Όλη η ταχύτητα μπορεί να είναι διευθετήσιμη σύμφωνα με την ταχύτητα γραμμών παραγωγής.
5.The Χ και μετακίνηση άξονα Υ και να ανυψώσει επάνω & κάτω λειτουργία για τον ανυψωτή φλυτζανιών αναρρόφησης θα ελεγχθεί από τη σερβο μηχανή. Το σύστημα φλυτζανιών αναρρόφησης μπορεί να ανυψώσει πάνω-κάτω, να κινηθεί προς τα εμπρός και προς τα πίσω, να κινηθεί αριστερά προς το δικαίωμα, μπορεί να περιστραφεί 90 βαθμό.
πλήρης-κλειστό 6.Adopts σύστημα ελέγχου βρόχων για ακριβώς για τη μηχανή και το σταθερό τρέξιμο.
7.The οι εργασίες γερανών ατσάλινων σκελετών με την κενή αναρρόφηση κοιλαίνουν τον ανυψωτή και μπορεί να χειριστεί το ανώτατο βάρος 1000KG συμπεριλαμβανομένου του βάρους γυαλιού και του βάρους ανυψωτών φλυτζανιών αναρρόφησης.
8.Unloading το κύκλος ζωών: ≤60S. Αυτό είναι εξαιρέσει του χρόνου εκείνος ο χειριστής που επιθεωρεί το γυαλί ect.
Κάθετος πίνακας LJASP3525 φόρτωσης γυαλιού
Τεχνική απόδοση:
1. Υιοθετεί τον έλεγχο PLC της Mitsubishi, 10 δυναμικών ίντσες συστημάτων αφής screen.the υιοθετούν την κίνηση σερβο μηχανών 3, είναι εύκολο σε operate.the βάζοντας τον τρόπο γιατί το γυαλί είναι κοινής τοποθέτησης, τοποθέτηση up/down
2.The Β η ζώνη μπορεί αυτόματα να προσαρμοστεί στην κεντρική θέση του πάχους γυαλιού Η μηχανή οδηγεί ballscrew του εργαλείου μείωσης για να ρυθμίσει τη ζώνη Β. Ο αισθητήρας μετατοπίσεων εγκαθιστά το αρχικό σημείο, και κινείται στη διαδρομή σκαφών της γραμμής
3. Το μηχανή-κεφάλι πηγαίνει αυτόματα επάνω στο ύψος γυαλιού, εάν το μέγεθος γυαλιού είναι πάρα πολύ μικρό, αυτό δεν είναι απαραίτητο για να ανεβεί η σερβο μηχανή οδηγεί το εργαλείο μείωσης από τον αλυσσοτροχό αλυσίδων στη διαδρομή σκαφών της γραμμής για να κάνει τη μηχανή να διευθύνει up/down, έτσι ώστε μπορεί ακριβώς το αναγκαίο ύψος
4. Το τμήμα μεταφορών μεταβιβάζει αυτόματα το γυαλί στην κεντρική θέση sucker της υποστήριξης. Η σερβο μηχανή οδηγεί το εργαλείο μείωσης από τον αλυσσοτροχό αλυσίδων στη διαδρομή σκαφών της γραμμής για να μεταφέρει το γυαλί στη sucker κεντρική θέση
5.The suckers εισπνέουν, τεντώνουν, το τέντωμα όπλων για να φθάσουν έξω στη δεδομένη αρνητική πίεση, ο μετρητής αρνητικής πίεσης έχει την προστατευτική επίδραση, και μπορεί να αποφύγει το γυαλί που σπάζουν σε περίπτωση διαρροής αέρα.
6.The η μηχανή μπορεί να σώσει την εργασία 2-3people, και να βελτιώσει την εργασία efficiencyby 2times
7.The sucker up/down, sucker μέτωπο/πίσω, μεταφορά ζωνών Β είναι οδηγημένος από τη σερβο μηχανή, μπορεί να τεθεί στην ακριβή θέση
8.The sucker η υποστήριξη μπορεί αυτόματα να ρυθμίσει σε up/down από το μήκος και το πλάτος του γυαλιού Όταν το γυαλί φθάνει στην αναγκαία θέση, το βοηθητικό υποστήριγμα πηγαίνει προς τα πίσω Ο κύλινδρος αέρα δύο οδηγεί το σύνδεσμο τέσσερις-φραγμών για να κάνει το ενεργό μέτωπο κίνησης πιάτων/πίσω, έτσι ώστε μπορεί να εγγυηθεί το παράλληλο synchronicity.
Τεχνικές παράμετροι της αυτόματης μηχανής φόρτωσης γυαλιού
Ανώτατο μέγεθος γυαλιού | 2500*3500mm |
2000*2500mm | |
Πάχος γυαλιού | 312mm |
Πηγή αέρα | 0.8Mpa |
Δύναμη | 3P 380V/1P+N 220V 50Hz 38KW |
Μέγεθος μηχανών | 3200*2800*1800mm |
2600*2800*1800mm |
Σαν κατασκευή μηχανών γυαλιού μόνωσης professinal στην Κίνα, εκτός από το υλικό όπως το κόσκινο Moleculaer και το πλήκτρο διαστήματος και η στεγανωτική ουσία αργιλίου. Είμαστε καλοί και την παραγωγή της αυτόματης κάθετης insulaing γραμμής παραγωγής επεξεργασίας γυαλιού, κάθετο γυαλί χαμηλός-ε egde διαγράφοντας τη μηχανή, insulaiting γραμμή παραγωγής γυαλιού ρομπότ automatice και ούτω καθεξής.
Σχετικό προϊόν
Κάθετη μονώνοντας γραμμή παραγωγής LJBZ2535G γυαλιού
Κύρια χαρακτηριστικά γνωρίσματα:
• Υιοθετήστε το σύστημα ελέγχου SIEMENS, κρατήστε τη σταθερή απόδοση
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Αυτόματα ρυθμίστε το βάθος της κόλλας με την ψηφιακή επίδειξη
• Χρησιμοποίηση σερβο στο σύστημα ελέγχου, μορφωματική λειτουργία, λειτουργία superposition
• Εφαρμόσιμος περπατημένο σε προϊόντα IG, τριπλό IG και διαμορφωμένο IG
• Δύο κομμάτια IGU μπορούν να γίνουν και να γεμίσουν με το αέριο αργού σε έναν χρόνο (προαιρετικό)
• Τα ελάχιστα & ανώτατα μεγέθη γυαλιού μπορούν να είναι προαιρετικά
• Μέρος πλύσης γυαλιού
Κύριο χαρακτηριστικό γνώρισμα:
• Χρησιμοποίηση 6 κομματιών των μαλακών βουρτσών
• Το πλύσιμο on-line και το σε μη απευθείας σύνδεση γυαλί χαμηλός-ε, αναγνωρίζουν αυτόματα την ταινία χαμηλός-ε
• Το μέρος πλύσης υιοθετεί το σχέδιο της ανώτερης και χαμηλότερα βαλμένης σε στρώσεις δομής
• Υιοθετήστε το μεταβλητό ανεμιστήρα συχνότητας, επίδραση ενεργειακού αποδοτική, καλή καθαρισμού
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Χρησιμοποίηση των ευφυών διαλειπουσών μεθόδων εργασίας εξοικονόμησης ενέργειας
• Ιεραρχικό σύστημα πλύσης τύπων
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• 304 υλικά ανοξείδωτου
• Πιέζοντας και γεμίζοντας μέρη αερίου
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ μονώνοντας γυαλί μπορεί να συμπιεστεί με τις δεύτερες φορές
• Η μηχανή υιοθετεί τη σερβο ροπή στη συμπίεση του γυαλιού
• Το πιέζοντας πιάτο με τις διευθετήσιμες βίδες για να εγγυηθεί τη μακράς διαρκείας μεγάλης ακρίβειας ταμπλέτα
• Εξοπλισμένος με έναν ακριβώς διευθετήσιμο μπροστινό μηχανισμό πλακών στερέωσης
• Το σύστημα μπορεί να εντοπίσει τις πληροφορίες ελαττωμάτων
• Το πιέζοντας πιάτο μπορεί να ανοίξουν στο πλάτος 400mm για την εύκολη συντήρηση
• Εφαρμόσιμος στο τέσσερις-δευτερεύον βήμα προϊόντων IG, τριπλό IG και διαμορφωμένο IG
• Αυτόματα γεμίζοντας αέριο αργού μέσα στο πιέζοντας πιάτο με την ακριβή συγκέντρωση αερίου
• Κατά πλήρωση διαμορφωμένου IG, διογκώσιμη μπροστινή την πλευρά του ορθογώνιου μεγέθους απαίτησε 450mm (μήκος), 280mm (υψηλά)
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Αυτόματα θέστε τα στοιχεία αερίου και τα στοιχεία επίδειξης όσον αφορά την οθόνη
