Λεπτομέρειες:
|
| Όνομα μηχανών: | Μηχανή διαγραφής ταινιών γυαλιού χαμηλός-ε | ΧΑΜΗΛΌΣ-Ε ΓΥΑΛΊ: | off-$l*line/on-line |
|---|---|---|---|
| Ανώτατο μέγεθος: | 2500*4000 | Τροχοί άλεσης: | 8 10 12 κανονικά |
| Εξουσιοδότηση: | 1 έτος | Χρησιμοποίηση: | Συνδέστε τη γραμμή IG |
| Υψηλό φως: | Μηχανή διαγραφής ακρών ταινιών γυαλιού Ε,Σερβο μηχανή διαγραφής ακρών ταινιών,Χαμηλή μηχανή διαγραφής ταινιών γυαλιού Ε |
||

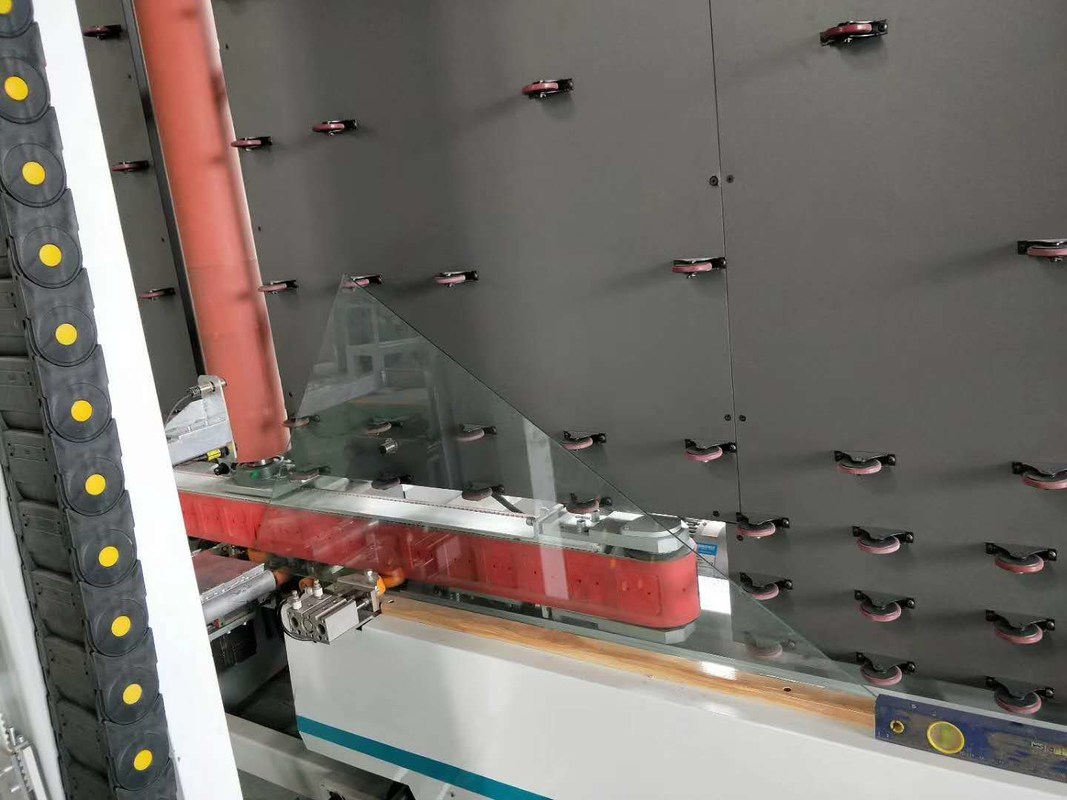

Αυτόματη κάθετη μηχανή διαγραφής ακρών ταινιών γυαλιού χαμηλός-ε με τον έλεγχο σερβο μηχανών
Η κάθετη άκρη που διαγράφει τη μηχανή LJCM2545can συνδέεται με τη μονώνοντας γραμμή παραγωγής γυαλιού και είναι ο απαραίτητος εξοπλισμός στην κοίλη επεξεργασία γυαλιού. Η ταχύτητα της μετάδοσης και η λείανση είναι διευθετήσιμες, και η μηχανή είναι εξοπλισμένη με το αυτόματο καθαρίζοντας σύστημα. Η συσκευή έχει ένα μικρό ίχνος, υψηλή αποδοτικότητα, αξιόπιστη απόδοση, εύκολη συντήρηση και ούτω καθεξής.
Παράμετροι μηχανών:
| Παροχή ηλεκτρικού ρεύματος | Τάση (Β) | 380V |
| Hertz (Hz) | 50 | |
| Συνολική δύναμη | KW | 3.35 |
| Ταχύτητα μετάδοσης | m/min | 2~29 |
| Η άκρη τελειώνει την ταχύτητα | m/min | 2~29 |
| Πάχος γυαλιού | χιλ. | 3~19 |
| Η άκρη τελειώνει το πλάτος | χιλ. | 10~150 |
| Διάμετρος του τροχού άλεσης | χιλ. | 200 |
| Πλάτος του τροχού άλεσης | χιλ. | 10,12,15 |
| Ταχύτητα τροχών άλεσης | r/min | 0~3000 |
| Το μικρότερο μέγεθος γυαλιού | χιλ. | 350×500 |
| Το μεγαλύτερο μέγεθος γυαλιού | χιλ. | 2500×4500 |
| Ύψος του κυλίνδρου μεταφορέων | χιλ. | 500 |
| Συνολική κατανάλωση αέρα | L/ λ. | 100 |
| Συνολικό βάρος | κλ | ≈3700 |
| Διαστάσεις | L×W×H (χιλ.) | 8000×2500×3400 |
Η κάθετη άκρη που διαγράφει τη μηχανή LJCM2545 αποτελείται από τον κύλινδρο, τη στήλη, τη μετάδοση, τη βαθμολόγηση τροχών άλεσης και τα ντύνοντας όργανα, το σύστημα αερίου, και το κενό σύστημα αναρρόφησης.
Η άκρη που διαγράφει τη μηχανή LJCM2545is έκλινε την κάθετη δομή, με τον πίσω πίνακα MDF και του πτυσσόμενου ραφιού, έτσι είναι εύκολο να μεταφέρει. Όλο το μηχανικό σχέδιο συμπεριλαμβανομένης της μετάδοσης, η στήλη και κενό sucker είναι χρησιμοποιημένος έλεγχος σερβο μηχανών. Η ταχύτητα μεταφοράς της ζώνης συγχρονισμού μπορεί να ρυθμιστεί σύμφωνα με τις ανάγκες, το γυαλί μπορεί να τρέξει με την κατάλληλη ταχύτητα σταθερά.
Κύριο χαρακτηριστικό γνώρισμα
• Διπλής κατεύθυνσης πρόσβαση γυαλιού
• Διαγράψτε το διπλό και τριπλό ασημένιο γυαλί χαμηλός-ε
• Αυτόματα μέγεθος γυαλιού μέτρου
• Αυτόματα διακρίνετε την επιφάνεια χαμηλός-ε
• Η διαγραφή ακρών είναι διευθετήσιμη
• Το κεφάλι μπορεί να είναι 360°
• Ασφαλής και πλήρης αυτόματη συσκευή
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Σύστημα ελέγχου έξι servos
• Το ευφυές σύστημα ελέγχου, μπορεί να αναγνωρίσει την επεξεργασία κατά δεσμίδες
Τεχνικά στοιχεία
| Μέγιστο μέγεθος επεξεργασίας γυαλιού | 2500*4500mm |
| Ελάχιστο μέγεθος επεξεργασίας γυαλιού | 400*280mm |
| Πάχος γυαλιού | 315mm |
| Διάμετρος του τροχού άλεσης | 200mm |
| Ύψος μεταφορέων | 500mm |
| Άκρη που διαγράφει το πλάτος | 1050mm |
| Ταχύτητα μετάδοσης | 29m/min |
| Άκρη που διαγράφει την ταχύτητα | 2-29m/min |
| Λειαντικό πλάτος ροδών | 10/12/15 χιλ. |
| Πάχος γυαλιού | 3 - 15mm |
| Ταχύτητα τροχών άλεσης | 0~3000r/min |
| Συνολική κατανάλωση αέρα | 100L/ λ. |
| Πίεση αέρα | ≥0.8MPa |
| Συνολική δύναμη | 3P 380V 50Hz 15KW |
| Διάσταση | Διαστάσεις: 9700×2500×3400mm |
| Συνολικό βάρος | 3700KG |
Ηλεκτρικές παράμετροι
| ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
| Σερβο μηχανή | Ταϊβάν | TAIDA |
| PLC | Ταϊβάν | TAIDA |
| Πνευματικό συστατικό | Ταϊβάν | AAIRTAC |
| Ηλεκτρική ενέργεια χαμηλής πίεσης | Γερμανία | SIEMENS |
| Διακόπτης | Γερμανία | SIEMENS |
| Διακόπτης αισθητήρων | Κορέα | AUTONICS |
| Διακόπτης προσέγγισης | Κορέα | AUTONICS |
| Διακόπτης ορίου | Ταϊβάν | ΤΕΙΝΕΤΕ |
| Συνδετήρας | Γερμανία | SIEMENS |
| Μετατροπέας συχνότητας | Γαλλία | ΣΝΑΙΝΤΕΡ |
| Κύριο κουμπί | Γαλλία | ΣΝΑΙΝΤΕΡ |
| Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
