Αυτοματοποιημένη μονώνοντας μηχανή γυαλιού/CNC μηχανή φόρτωσης γυαλιού στην τέμνουσα μηχανή γυαλιού

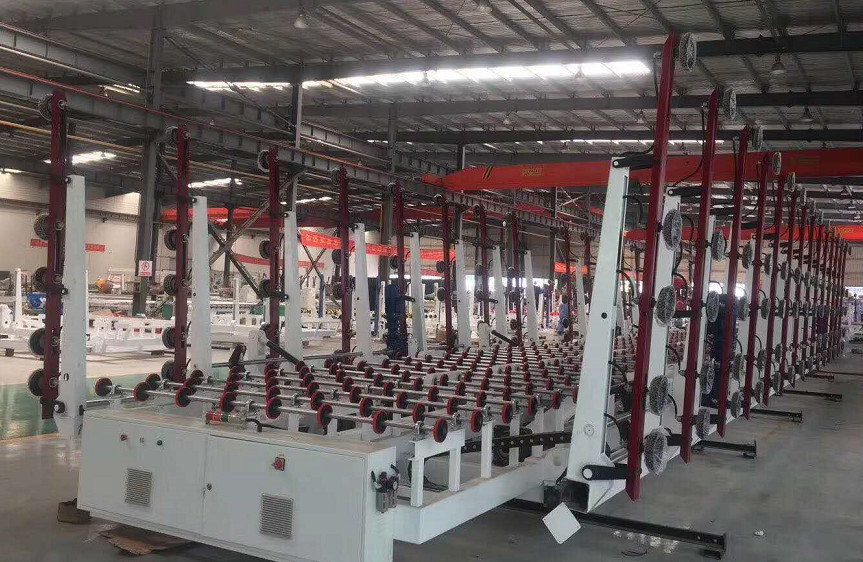

Μηχανή φόρτωσης γυαλιού στην τέμνουσα μηχανή γυαλιού

1. Βασική αρχή εργασίας:

Χρησιμοποιείται κυρίως για την αυτόματη φόρτωση γυαλιού. Μετά από να βάλει το γυαλί στην οριζόμενη θέση και να δώσει το σήμα της φόρτωσης, ο μεγάλος βραχίονας εμφανίζεται περίπου 95 βαθμούς μέσω του ανατρέποντας μηχανισμού, και ολόκληρες τις ενάρξεις μηχανών που προωθούν. Όταν η συσκευή επαγωγής στο ελαφρύ όπλο αγγίζει το γυαλί, ολόκληρη η μηχανή σταματά και το γυαλί απορροφιέται από το φλυτζάνι αναρρόφησης μέσω του κενού συστήματος στο γυαλί, τους ανυψωτικούς ανελκυστήρες μηχανών ελαφριών όπλων το γυαλί πρός τα πάνω και τα οπίσθια περίπου 80 χιλ. Η μηχανή περπατήματος υποχωρεί και οι μεγάλες πτώσεις βραχιόνων κάτω. Όταν ο βραχίονας bing είναι σε ισχύ, το φλυτζάνι αναρρόφησης κάτω από το γυαλί αρχίζει να φυσά. Όταν το ελαφρύ όπλο πέφτει κάτω, το γυαλί αφορά τη ρόδα μεταφορέων. Τέλος, το γυαλί μεταβιβάζεται στον τέμνοντα πίνακα από τη ρόδα μεταφορέων.

2. Σύνθεση εξοπλισμού:

Αποτελείται κυρίως από το μηχανισμό πλαισίων, μηχανισμός κύκλου εργασιών, sucker ανυψωτικός μηχανισμός, μηχανισμός περπατήματος Χ-άξονα, μηχανισμός περπατήματος Υ-άξονα, που μεταβιβάζει το σύστημα ελέγχου κυκλωμάτων μηχανισμών, κενού και αερίου και το ηλεκτρικό σύστημα ελέγχου.

3. Λεπτομερή λειτουργώντας βήματα::

Ολόκληρη η διαδικασία εργασίας μπορεί να ολοκληρωθεί από τον αυτόματο έλεγχο PLC ή το χειρωνακτικό έλεγχο. Ο χειρωνακτικός τρόπος είναι κυρίως κατάλληλος για τη ρύθμιση και τη συντήρηση εξοπλισμού. Κάθε ενέργεια μπορεί να ολοκληρωθεί ανεξάρτητα ή μπορεί να χρησιμοποιηθεί για την κανονική εργασία. Μετά από να δώσει το σήμα φόρτωσης (χειρωνακτικό και αυτόματο), ο βραχίονας γυρίζει ανοδικούς περίπου 95 βαθμούς μέσω του ανατρέποντας μηχανισμού, και ολόκληρες τις ενάρξεις μηχανών που προωθούν. Όταν η συσκευή επαγωγής στο βραχίονα αγγίζει το γυαλί, ολόκληρη η μηχανή σταματά. Η κενή εργασία συστημάτων, το γυαλί απορροφιέται από sucker μέσω των κενών συστημάτων. Όταν η κενή πίεση φθάνει στην καθορισμένη πίεση, οι στάσεις κενών αντλιών. Ο sucker τηλεσκοπικός μηχανισμός συνδέοντας ράβδων ανυψώνει πλάτη γυαλιού και επάνω 80 χιλ. μέσω της βραχίονας-ανυψωτικής μηχανής. Η παύση για περίπου 1,5 δευτερόλεπτα για να σιγουρευτούν το γυαλί απορροφιέται επάνω, ο μεγάλος βραχίονας που οδηγείται από μια μηχανή για να αντιστρέψει το γυαλί στον κύλινδρο μετάδοσης. Το φλυτζάνι αναρρόφησης κάτω από το γυαλί αρχίζει να φυσά, και ο τηλεσκοπικός μηχανισμός συνδέοντας ράβδων κάνει το φλυτζάνι αναρρόφησης και το γυαλί να πέσουν συγχρόνως. Όταν οι πτώσεις γυαλιού στον κύλινδρο μεταφορέων, το ελαφρύ όπλο συνεχίζουν να πέφτουν, το γυαλί είναι χωρισμένο από το φλυτζάνι αναρρόφησης, και τις ενάρξεις μεταφορέων για να στείλει το φύλλο γυαλιού στο μπροστινό μέρος της μηχανής φόρτωσης και να σταματήσει στο σημείο σημάτων. Κατόπιν ολόκληρο το πλαίσιο κινείται αυτόματα για να βρεί τη μηές θέση και τις στάσεις. Περιμένοντας το σήμα από τον τέμνοντα πίνακα, το γυαλί μπορεί να σταλεί στον τέμνοντα πίνακα με την ίδια ταχύτητα με τη ζώνη μεταφορέων στην τέμνουσα μηχανή. Αφότου στέλνεται το γυαλί, επαναλάβετε αυτόματα τον κύκλο εργασίας. Η μηχανή μπορεί να επιλέξει οποιαδήποτε θέση σύμφωνα με το απαραίτητο πάχος γυαλιού.

4. Μηχανική διαμόρφωση:

1. , Αλυσίδα αλυσσοτροχών κτυπήματος: ένδυση-αντίσταση υψηλής ακρίβειας που ενισχύεται
2. , Μεταβιβάζοντας τους κυλίνδρους: PU υλικό
3. , Κενό φλυτζάνι αναρρόφησης: Λαστιχένιο υλικό Nitril (διπλή δομή προσρόφησης)
4. , Μειωτής κτυπήματος: Bangfeili/zhongdai
5. , Μειωτής Χ & Υ aixs: Bangfeili/zhongdai
6. , Μεταβιβάζοντας το μειωτή: Bangfeili/zhongda
7. , Sucker ανυψωτικός μειωτής: Sankai/zhongyan
8. , Κενή αντλία: Jiuxin

5. Ηλεκτρική διαμόρφωση συσκευών:

1), Ελεγκτής PLC: Δέλτα

2), Μετατροπέας συχνότητας: Δέλτα

3), Σχετικά με την οθόνη: Δέλτα

4), Διακόπτης επαφέων: Σνάιντερ

5), Διακόπτης: Chint,

6), Μεταστρέφοντας παροχή ηλεκτρικού ρεύματος: Δέλτα

7), Μετασχηματιστές ελέγχου: Chint,

8), Κύρια ηλεκτρομαγνητική βαλβίδα: Airtac

9), Φωτοηλεκτρικός διακόπτης: Guangchuan/puruide/aotongmike

10)Διακόπτης εγγύτητας: Guangchuan/puruide/aotongmike

Σημείωση: Ανάλογα με την ημερομηνία παράδοσης και την τεχνική βελτίωση, η επιχείρηση παραγωγής διατηρεί το δικαίωμα να αντικαταστήσει τα μέρη του ίδιου εμπορικού σήματος επιπέδων.

6. Τεχνική παράμετρος:

7. Τεχνική περιγραφή:

1) Το σύστημα συναγερμών: με την αξιόπιστη κενή συσκευή ανίχνευσης, να εμφανιστεί ανώμαλη κατάσταση μπορεί να είναι αυτόματος συναγερμός και η επίδειξη, μπορεί να χρησιμοποιηθεί για να ελέγξει όταν ανώμαλο και να επιβεβαιωθεί τον κενό συναγερμό όταν ανώμαλη και την εγγύηση κάτω από το γυαλί στο κενό κράτος Όταν η στάση έκτακτης ανάγκης για να εξασφαλίσει τα κενά φλυτζάνια αναρρόφησης σε ένα γυαλί στο κενό κράτος, αποφεύγει αποφύγετε τη ζημία γυαλιού λόγω του ανώμαλου χρόνου διακοπής

2)Το σχέδιο λειτουργίας: η συσκευή έχει τον αυτόματο τρόπο και ο χειρωνακτικός τρόπος δύο λειτουργεί για την επιλογή, λειτουργία κατάλληλη και διαισθητική

3)Η λειτουργούσα διεπαφή: Επίδειξη οθονών επαφής LCD, κινεζική επίδειξη, κατάλληλη λειτουργία

4)Το κύριο πλαίσιο, και δομή χάλυβα όλες οι διεθνείς σύνθετες συνδέσεις ποιοτικών ορθογώνιες σωλήνων χρήσης και η συνέλευση μπουλονιών Ορθογώνιο πάχος σωλήνων χάλυβα: over3-8mm

5) Το υλικό της μηχανής έχει γεραστεί, η επιφάνεια σκουριά-έχει αφαιρέσει την τεχνολογία για να αφαιρέσει τα σημεία σκουριάς και το στρώμα οξειδίων επιφάνειας, το κατώτατο στρώμα έχει ψεκαστεί με τον αρίστης ποιότητας εποξικό εγχυτήρα, και η επιφάνεια έχει ψεκαστεί με το αρίστης ποιότητας αυτοκινητικό χρώμα.
