Λεπτομέρειες:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | Εμπορικό σήμα: | LIJIANG ΓΥΑΛΙ |
---|---|---|---|
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου: | 2500 mm*3200 χιλ. | Πάχος γυαλιού: | 3 - 15 χιλ. (3 - 30 χιλ.) |
IG πάχος: | 60 χιλ. | Υλικό: | Ανοξείδωτο |
Αξία αερίου: | > 95% | Μήκος: | 23,5 μέτρα |
Υψηλό φως: | Αυτόματη γραμμή παραγωγής διπλής τοποθέτησης υαλοπινάκων,γραμμή παραγωγής διπλής τοποθέτησης υαλοπινάκων 60mm,Γραμμή παραγωγής διπλής τοποθέτησης υαλοπινάκων αερίου αργού |
Υψηλός - η ποιότητα και η υψηλή γραμμή παραγωγής διπλής τοποθέτησης υαλοπινάκων τιμών αυτόματη γέμισαν με το αέριο αργού

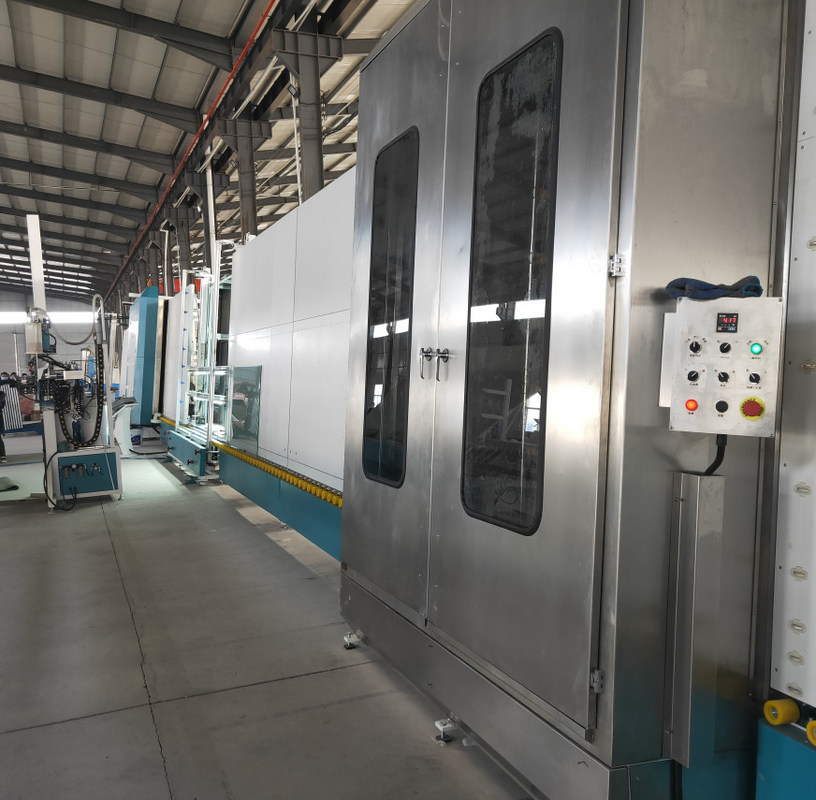

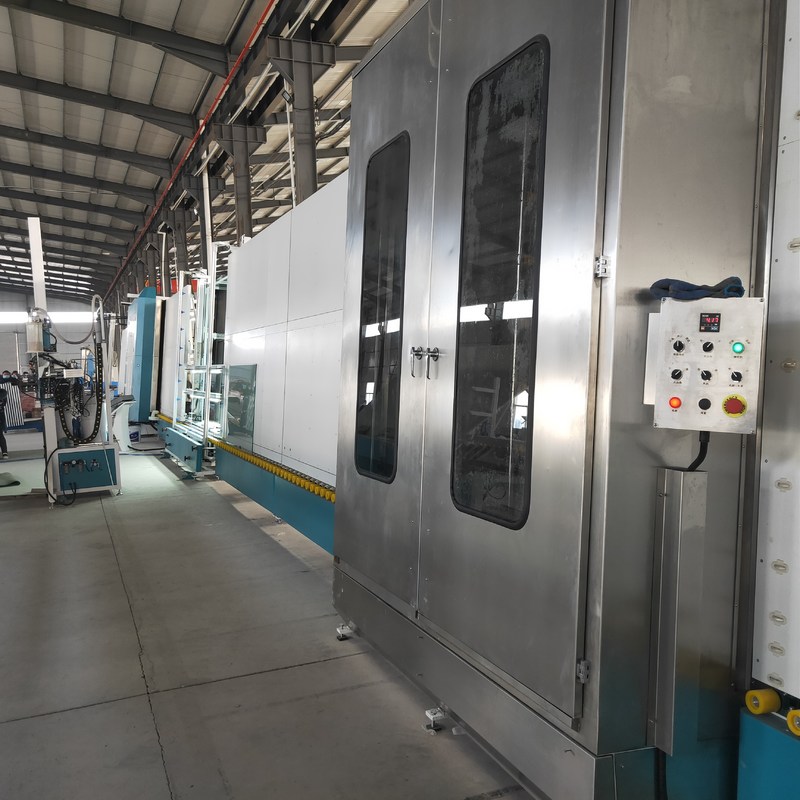

Εισαγωγή της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με την πλήρωση αερίου
Χρησιμοποιεί να επιπλεύσει αέρα την τεχνολογία για να μεταφέρει το γυαλί, αποτρέποντας την από τη μόλυνση από τις ρόδες και την αναχώρηση ενός ίχνους για να βελτιώσει τον υψηλό - ποιότητα της παραγωγής IG. Αυτή η γραμμή έχει επτά τμήματα.
01 τμήμα μεταφοράς
Πλυντήριο 02
Τμήμα 03 απαλλαγής
Επιθεώρηση 04 και τμήμα εγκαταστάσεων.
05 τμήμα μεταφοράς
Τύπος 06 και γεμίζοντας τμήμα
Τμήμα 07 απαλλαγής.
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ (2500mm * 3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Υιοθετήστε μια ζώνη μεταφορέων για τη μεταφορά γυαλιού και πιέστε το γυαλί χρησιμοποιώντας μια σερβο μηχανή
• Το πιάτο Τύπου μπορεί να ανοίξουν για την εύκολη συντήρηση
• Διευθετήσιμος πίνακας Τύπου για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίζει με το αέριο αργού για τη σημαντική επίδραση σφράγισης και την υψηλή περιεκτικότητα σε αργό
• Ο καθορισμός της ζώνης για να γεμίσει τα διαφορετικά μεγέθη του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνει την απώλεια αργού.
• Μπορείτε να θέσετε την αξία αερίου και να δείτε τη διαδικασία την οθόνη αφής με το αέριο
• Γρήγορος αισθητήρας αντίδρασης για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει σε 90% ή υψηλότερος
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 1m ³ /min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Άλλα μεγέθη της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με το αέριο που γεμίζει:
Παράμετροι | Μονάδα | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Παροχή ηλεκτρικού ρεύματος | 380V 50Hz 3P | |||
Συνολική δύναμη | KW | 41 | 44.5 | 51.5 |
Ταχύτητα πλύσης | m/min | 2~10 | ||
Μέγιστη ταχύτητα εργασίας | m/min | 45 | ||
Ελάχιστο μέγεθος γυαλιού | χιλ. | 450*280 | ||
Μέγιστο μέγεθος γυαλιού | χιλ. | 2000*2500 2000x3000 (που πιέζονται κοντά δύο φορές) |
2500*3200 2500*3500 (που πιέζονται κοντά δύο φορές) 2500x4500 (που πιέζονται κοντά δύο φορές, προσθέστε suckers) |
|
Πάχος επίπεδου γυαλιού | χιλ. | 3~15 (3-30) | ||
Βούρτσες πλύσης | Κομμάτια | 6 | ||
Μέγιστο πάχος της μόνωσης του γυαλιού | χιλ. | 60 | ||
Συνολική κατανάλωση αερίου | Λ/λ | 1200 | ||
Ύψος ρόλων μεταφορέων | χιλ. | 520 | ||
Διάσταση | L*W*H (χιλ.) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Προαιρετικές λειτουργίες της κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού με το αέριο που γεμίζει:
• Γυαλί βημάτων με τις προαιρετικές άκρες (Λ: 100mm W: 50mm)
• Διαμορφωμένο γυαλί
• Πρόπλυση της μηχανής
Λεπτομέρειες της αυτόματης κάθετης μονώνοντας αέρας-επιπλέοντας γραμμής επεξεργασίας γυαλιού
01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε

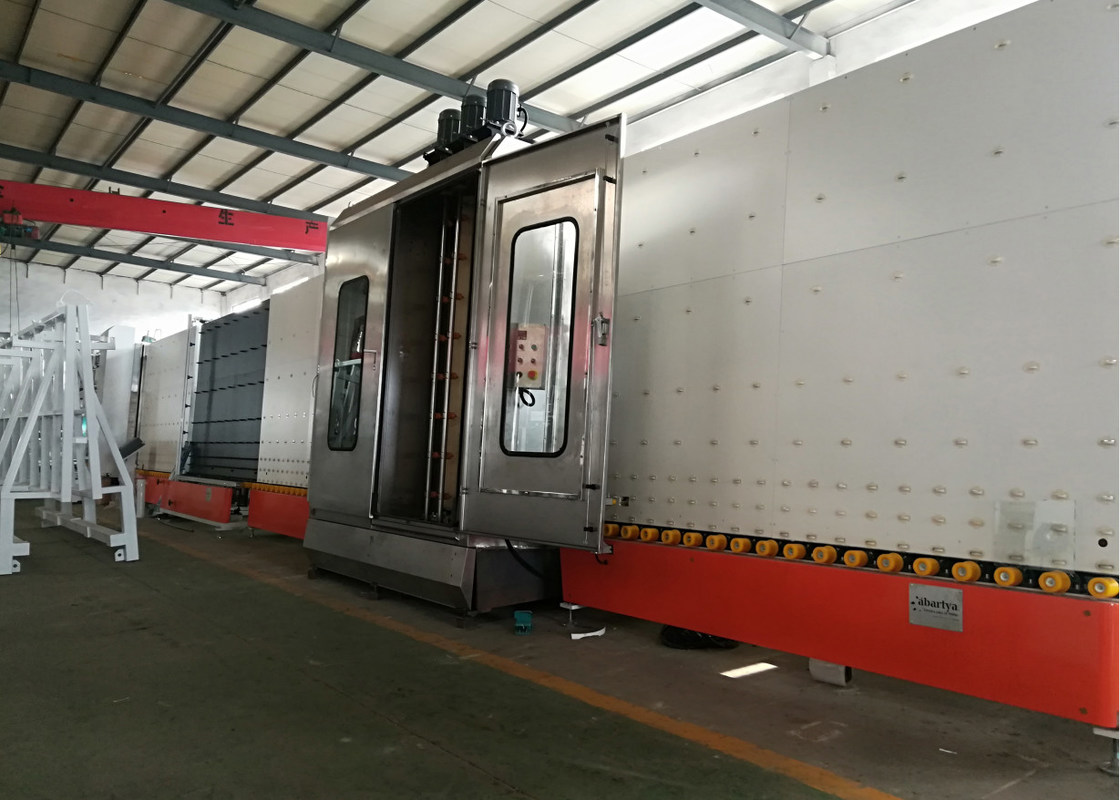

πλυντήριο 02
• Μπορείτε να πλύνετε το γυαλί χαμηλός-ε με 6 μαλακές βούρτσες της μαλακής τρίχας 0.1mm
• Το νέο μαχαίρι αέρα χρησιμοποιεί ένα σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckville) και το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μειώνει τον αριθμό βιδών ρύθμισης, αποτρέπει κάθε βίδα από τη χαλάρωση, και αποφεύγει την αντήχηση μαχαιριών αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος.
• Το κιβώτιο λειτουργίας με την καθαρίζοντας επίδειξη ταχύτητας μπορεί ακριβώς να επιδείξει την ταχύτητα καθαρισμού (810m).
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, σύστημα παροχής νερού
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Υλικό ανοξείδωτου
τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
06 που πιέζουν και γεμίζοντας τμήμα
Άλλο προϊόν του ΓΥΑΛΙΟΎ LIJIANG
Κάθετη άκρη που διαγράφει την αλέθοντας μηχανή ακρών γυαλιού μηχανών με τη σερβο μηχανή
LJDM2545 έξυπνο κάθετο Remover ακρών χρησιμοποιείται για να αφαιρέσει την ταινία ακρών γυαλιού χαμηλός-ε. Remover ακρών γυαλιού υιοθετεί την εισαγόμενη μέθοδο ελέγχων με σερβομηχανισμό και εκτελεί τον ακριβή προσδιορισμό θέσης με την ομαλή λειτουργία. Υψηλός - οι ποιοτικές ακόνες είναι ανθεκτικές και μπορούν να παραγάγουν τις καθαρές και όμορφες ακόνες. Η απόσταση μπορεί να είναι έθεσε ηλεκτρικά στη σειρά 10 έως 150 χιλ.
Το γυαλί χαμηλός-ε, επίσης γνωστό ως χαμηλό γυαλί ικανότητας ακτινοβολίας, είναι ένας τύπος προϊόντος ταινιών στον οποίο η επιφάνεια του γυαλιού αποτελείται από ένα πολυστρωματικό μέταλλο ή άλλη ένωση. Έναντι του κοινού γυαλιού και του παραδοσιακού κεραμικού ντυμένου γυαλιού, το επίστρωμα έχει την άριστη μόνωση και την ελαφριά μετάδοση.
Τύποι γυαλιού χαμηλός-ε:
Ενιαίο ασημένιο γυαλί χαμηλός-ε
Ένα ενιαίο ασημένιο χαμηλά ντυμένο γυαλί περιέχει συνήθως μόνο ένα λειτουργικό στρώμα (ασημένιο στρώμα). Εκτός από άλλα μέταλλο και σύνθετα στρώματα, ο συνολικός αριθμός των στρωμάτων επιστρώματος φθάνει σε 5.
Γυαλί διπλής τοποθέτησης υαλοπινάκων χαμηλός-ε
Το διπλό ασημένιο χαμηλά ντυμένο γυαλί έχει δύο λειτουργικά στρώματα (ασημένιο στρώμα), καθώς επίσης και άλλα στρώματα μετάλλων και τα σύνθετα στρώματα, και ο συνολικός αριθμός των στρωμάτων επιστρώματος φθάνει σε εννέα. Εντούτοις, ο τεχνικός έλεγχος διεργασίας του γυαλιού διπλής τοποθέτησης υαλοπινάκων χαμηλός-ε είναι δυσκολότερος. Από το ενιαίο ασήμι.
Κύριο χαρακτηριστικό γνώρισμα της ταινίας χαμηλός-ε που διαγράφει τη μηχανή:
Η κάθετη μηχανή διαγραφής ακρών γυαλιού χαμηλός-ε περιέχει 3 τμήματα: τμήμα φόρτωσης γυαλιού, διαγράφοντας το τμήμα και το τμήμα εκφόρτωσης γυαλιού. Η μηχανή διαγραφής ταινιών χαμηλός-ε έχει 4 είδη διαφορετικών κατευθύνσεων. Σε απευθείας σύνδεση γυαλί χαμηλός-ε και περιλήψεων χαμηλός-ε.
Η κάθετη μηχανή διαγραφής ακρών ταινιών χαμηλός-ε μπορεί να διαγράψει τη διπλή ή τριπλή ταινία χαμηλός-ε.
Τεχνική παράμετρος:
Μέγιστο μέγεθος επεξεργασίας γυαλιού | 2500*4500mm |
Ελάχιστο μέγεθος επεξεργασίας γυαλιού | 400*280mm |
Πάχος γυαλιού | 315mm |
Διάμετρος του τροχού άλεσης | 200mm |
Ύψος μεταφορέων | 500mm |
Άκρη που διαγράφει το πλάτος | 1050mm |
Ταχύτητα μετάδοσης | 29m/min |
Άκρη που διαγράφει την ταχύτητα | 2-29m/min |
Λειαντικό πλάτος ροδών | 10/12/15 χιλ. |
Πάχος γυαλιού | 3 - 15mm |
Ταχύτητα τροχών άλεσης | 0~3000r/min |
Συνολική κατανάλωση αέρα | 100L/ λ. |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50Hz 15KW |
Διάσταση | Διαστάσεις: 9700×2500×3400mm |
Συνολικό βάρος | 3700KG |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Ταϊβάν | TAIDA |
PLC | Ταϊβάν | TAIDA |
Πνευματικό συστατικό | Ταϊβάν | AAIRTAC |
Ηλεκτρική ενέργεια χαμηλής πίεσης | Γερμανία | SIEMENS |
Διακόπτης | Γερμανία | SIEMENS |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Διακόπτης προσέγγισης | Κορέα | AUTONICS |
Διακόπτης ορίου | Ταϊβάν | ΤΕΙΝΕΤΕ |
Συνδετήρας | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γαλλία | ΣΝΑΙΝΤΕΡ |
Κύριο κουμπί | Γαλλία | ΣΝΑΙΝΤΕΡ |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
