Λεπτομέρειες:
|
Όνομα: | σφραγίζοντας ρομπότ | Τάση: | 380 Β 50HZ 3P |
---|---|---|---|
Δύναμη: | 15KW | Ανώτατο μέγεθος γυαλιού: | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού: | 400*300 χιλ. | Πάχος γυαλιού: | 12-56 χιλ. |
Ταχύτητα εργασίας: | 5-40m/min | Demension: | 8700*2500*3500 χιλ. |
Βάρος: | 5000 κλ | ||
Υψηλό φως: | Σφραγίζοντας μηχανή γυαλιού προσόψεων IGU,Αυτόματο σφραγίζοντας ρομπότ προσόψεων IGU,40m/min αυτόματο σφραγίζοντας ρομπότ |

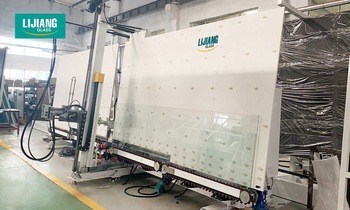

IGU προσόψεων αυτόματο σφραγίζοντας ρομπότ μηχανών γυαλιού σφραγίζοντας
Κύρια χαρακτηριστικά γνωρίσματα:
• Σερβο έλεγχος συστημάτων της Ιαπωνίας Yaskawa, 8 άξονες, 7 σύνολα συστήματος ελέγχων με σερβομηχανισμό, πλήρους αυτόματης και υψηλής απόδοσης σφραγίζοντας μηχανής
• 4 τμήματα, μπορούν γυαλί αποθήκευσης
• Υιοθετήστε τη ζώνη συγχρονισμού, την ομαλή μεταφορά και την ακριβή θέση
• Αυτόματα γωνίες γυαλιού επισκευής με τη μεταλλουργική ξύστρα και τον κύλινδρο
• Αυτόματα μέγεθος γυαλιού μέτρου, βάθος κόλλας (30mm)
• Κάθε αυτόματος-λειτουργία είναι με τη χειρωνακτική λειτουργία
• Μπορέστε να ντύσετε το διπλό γυαλί
• Γυαλί μορφής με τις προαιρετικές άκρες, γυαλί βημάτων, τριπλό γυαλί (προαιρετικό)
• Ένα σύνολο συμπληρωματικής αντλίας ελέγχει δύο ομάδες στεγανωτικών ουσιών (προαιρετικών)
• Μπορέστε να χρησιμοποιήσετε τις δομικές στεγανωτικές ουσίες σιλικόνης, πολυσουλφιδίων και σιλικόνης
• Το κεφάλι κόλλας είναι στο μέτωπο της μηχανής, η οποία είναι εύκολη για το γυαλί βημάτων επιστρώματος
• Μπορέστε να συνδεθείτε με τη μόνωση της γραμμής επεξεργασίας γυαλιού
• Με τη λειτουργία ανίχνευσης κώδικα (προαιρετική)
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500*4000mm |
Ελάχιστο μέγεθος γυαλιού | 400*300mm |
Πάχος γυαλιού | 12-56 χιλ. |
Ταχύτητα εργασίας | 5-40m/min |
Πίεση αέρα | ≥0.6MPa |
Πίεση συμπιέσεων | 32MPa |
Ισχύς τάσης | 380V 15kw |
Γενική διάσταση | 11000*2000*3500mm |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |

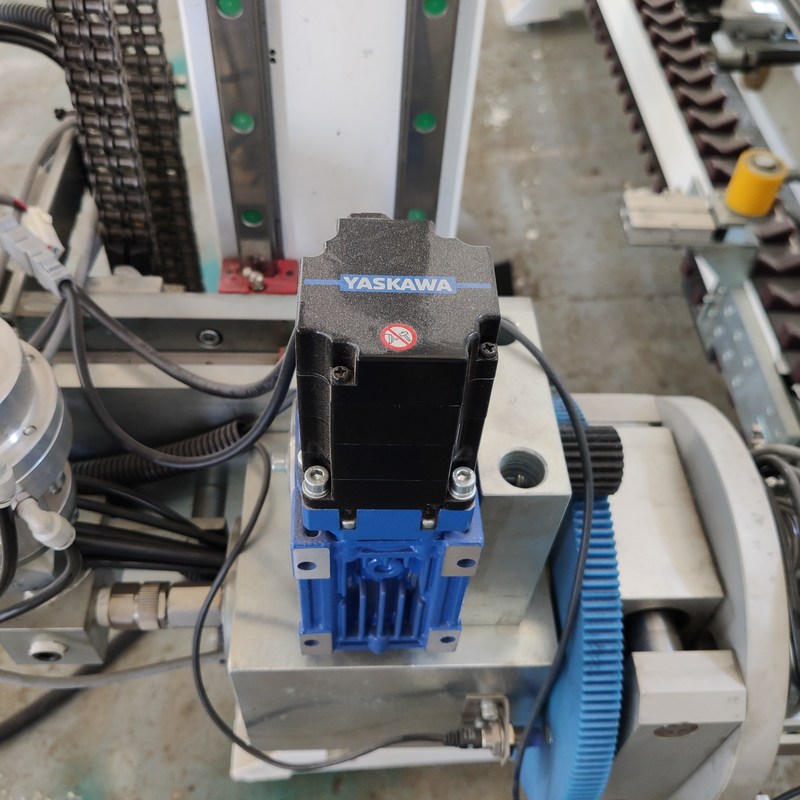

Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
ΚΜΕ | Ιαπωνία | YASKAWA |
Τμήμα χαμηλής τάσης | Γερμανία | SIEMENS |
Guideway | Ταϊβάν | HIWIN |
Παροχή ηλεκτρικού ρεύματος μετατροπής | Ταϊβάν | MW |
Διακόπτης αισθητήρων | Κορέα | AUTONICS |
Πνευματικό συστατικό | Ιαπωνία | SMC |
Οθόνη αφής | Κίνα | GAOSHAN |
Σερβο μηχανή | Ιαπωνία | YASKAWA |
Σερβο οδηγός | Ιαπωνία | YASKAWA |
Αυτόματη κάθετη μονώνοντας γραμμή επεξεργασίας γυαλιού
LJBZ3370
ΑΠΟΔΟΣΗ
• Σύστημα ελέγχου PLC της Γερμανίας Siemens, διεπαφή οθόνης αφής
• Αυτόματος προσδιορισμός ντυμένος και γυαλί χαμηλός-ε
• 3 ζευγάρια των μαλακών βουρτσών μπορούν να πλύνουν το σε απευθείας σύνδεση και σε μη απευθείας σύνδεση γυαλί χαμηλός-ε
• Το πλυντήριο υιοθετεί την υλική και αδιάβροχη συσκευή SS
• Σύστημα θέρμανσης με αέρα
• Η αυτόματη έναρξη ανεμιστήρων αέρα και σταματά
• Σύστημα μείωσης θορύβου
• Σε απευθείας σύνδεση επίδειξη της ταχύτητας πλύσης
• Ευφυής διαλείπουσα εργασία, που σώζει την ενέργεια
• Διευθετήσιμος πιέζοντας πίνακας για να κρατήσει την πιέζοντας επιφάνεια πιάτων κατ' ευθείαν
• Η αυτόματη αρχειοθέτηση αερίου μπορεί να θέσει την αξία αερίου και να επιδείξει τη διαδικασία on-line με την υψηλή συγκέντρωση αερίου
• Τρόπος σύνδεσης βουλώματος αεροπορίας
• Εφαρμόσιμος στο τριπλό LG προϊόντων/το διαμορφωμένο γυαλί IG το /step
Οι λεπτομέρειες εισάγουν του LJBZ3370
• 01 τμήμα μεταφοράς
Μηχανισμός ανίχνευσης επιστρώματος, αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε
• πλυντήριο 02
Κύριο χαρακτηριστικό γνώρισμα:
• Χρησιμοποιώντας 6 κομμάτια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Υλικό ανοξείδωτου
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί
• 05 τμήμα μεταφοράς
• Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
• 06 που πιέζουν και γεμίζοντας τμήμα
Κύριο χαρακτηριστικό γνώρισμα:
• Το εξαιρετικά-μακρύ (3300mm*7000mm) μονώνοντας γυαλί μπορεί να συμπιεστεί
• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί
• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση
• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό
• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού
• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 3300mm*7000mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 3300mm*7000mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 330mm |
Πάχος γυαλιού μόνωσης | 80mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 1500L/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 47200*3500*4500mm |
Βάρος | 8500kg |
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Σερβο μηχανή για το γυαλί βημάτων | Ιαπωνία | ΦΟΎΤΖΙ |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
Οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
Μηχανή βουρτσών | Κίνα | QINGHUA |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
IG γραμμή χωρίς να γεμίσει το αέριο on-line |
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
IG γραμμή με το αέριο που γεμίζει on-line |
