Λεπτομέρειες:
|
Όνομα: | Cantilever γυαλιού γερανός | Πλεονέκτημα: | με την ανύψωση sucker |
---|---|---|---|
Max που ανυψώνει το βάρος: | 800KG | ||
Υψηλό φως: | Cantilever γυαλιού γερανός,μονώνοντας Cantilever γυαλιού γερανός,ανυψωτική μηχανή γυαλιού 800KG μονώνοντας |

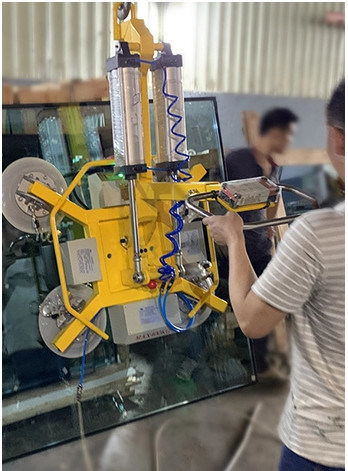

Cantilever γυαλιού γερανός με την ανύψωση sucker
Παράμετροι:
Ανώτατο βάρος γυαλιού | 360KG | |
Γωνία περιστροφής | 90° | Αριστερό και δεξιός |
Φλυτζάνια αναρρόφησης | 4 κομμάτια | |
Υλικά φλυτζανιών | Σιλικόνη | |
Μέθοδος ολίσθησης | Χειρωνακτικός | |
Ύψος στηλών | 4 μέτρα | Λειτουργία αποθήκευσης αερίου |
Μήκος βραχιόνων | 4 μέτρα | |
Μέρη εναέριου ελέγχου | Airtac |
Παράμετροι:
Ανώτατο βάρος γυαλιού | 260KG | |
Γωνία περιστροφής | Περιστραφείτε 90 ° | Αριστερό και δεξιός |
Φλυτζάνια αναρρόφησης | 2 κομμάτια | |
Υλικά φλυτζανιών | Σιλικόνη | |
Μέθοδος ολίσθησης | Χειρωνακτικός | |
Ύψος στηλών | 4 μέτρα | Λειτουργία αποθήκευσης αερίου |
Μήκος βραχιόνων | 4meters | |
Μέρη εναέριου ελέγχου | Airtac |
Παράμετροι:
Ανώτατο βάρος γυαλιού | 500KG | |
Γωνία περιστροφής |
Περιστραφείτε 90 ° Κτύπημα 90° |
Αριστερό και δεξιός Πάνω-κάτω |
Φλυτζάνια αναρρόφησης | 6 κομμάτια | |
Υλικά φλυτζανιών | Σιλικόνη | |
Μέθοδος ολίσθησης | Χειρωνακτικός | |
Ύψος στηλών | 4 μέτρα | Λειτουργία αποθήκευσης αερίου |
Μήκος βραχιόνων | 4 μέτρα | |
Μέρη εναέριου ελέγχου | Airtac |
Ανώτατο βάρος γυαλιού | 400KG | |
Γωνία περιστροφής |
Περιστραφείτε 90 ° Κτύπημα 90° |
Αριστερό και δεξιός Πάνω-κάτω |
Φλυτζάνια αναρρόφησης | 2 κομμάτια | |
Υλικά φλυτζανιών | Silione | |
Μέθοδος ολίσθησης | Χειρωνακτικός | |
Ύψος στηλών | 4 μέτρα | Λειτουργία αποθήκευσης αερίου |
Μήκος βραχιόνων | 4 μέτρα | |
Μέρη εναέριου ελέγχου | Airtac |
Άλλα προϊόντα του ΓΥΑΛΙΟΎ LIJIANG
LJBZ2025 κάθετη αυτόματη μονώνοντας γραμμή παραγωγής γυαλιού
ΕΦΑΡΜΟΓΗ
Σαν σημαντικότερη διαδικασία της παραγωγής γυαλιού μόνωσης, είμαστε ιδιαίτερα επαγγελματικοί στον καθαρισμό γυαλιού, διαβιβάζοντας τη συμπίεση και την πλήρωση αερίου (προαιρετικές). Η γραμμή παραγωγής μπορεί να κάνει το διπλό γυαλί, το τριπλό γυαλί και το περπατημένο γυαλί.
1. Αισθητήρας γυαλιού χαμηλός-ε
Αυτός ο αισθητήρας εγκαθίσταται πριν από το πλυντήριο. Μπορεί αυτόματα να αναγνωρίσει το γυαλί χαμηλός-ε, αποτρέποντας το γυαλί από τη ρίψη της επιφάνειας χαμηλός-ε.
2. Κύλινδρος μεταφορέων
Η ρόδα μεταφοράς στο πλένοντας και ξεραίνοντας τμήμα: Η μπροστινή και πίσω ρόδα όλες μεταφοράς κινείται, όλοι που μεταφέρονται ενεργά. Μπορεί να εγγυηθεί το μεγάλο γυαλί μεγέθους και το παχύ γυαλί περνά μέσω ομαλά.
3. Μηχανή Washing&Drying
Ολόκληρη η &drying μηχανή πλύσης υιοθετεί το ανοξείδωτο, συμπεριλαμβανομένου του πιάτου και των εσωτερικών ανταλλακτικών. Και κάποιος φραγμός ολισθαινόντων ρυθμιστών είναι χαλκός.
3.1 πλένοντας μέρος
Έχει 3 ζευγάρι των βουρτσών, οι οποίες είναι όλες μαλακό επίπεδο γυαλί βουρτσών, πλυσίματος, μετριάζοντας γυαλί και γυαλί χαμηλός-ε. Έχει μια διάμετρο λιγότερο από των σκληρών τριχών 0.1mmde, η οποία δεν θα βλάψει ποτέ το γυαλί, ειδικά γυαλί χαμηλός-ε.
Συσκευή μείωσης θορύβου
Ο θόρυβος μπορεί να ελεγχθεί κάτω από 90 ντεσιμπέλ με τη χρησιμοποίηση του νάυλον εργαλείου και των σφουγγαριών.
4.1 πιέζοντας τρόπος
Πιέζει IGUs από τον υδραυλικό σταθμό με την πίεση, εγγυάται την ακριβή πίεση.
4.2 ενέργεια - αποταμίευση της συμπίεσης της λειτουργίας
Υιοθετεί 3 διακόπτες μικροϋπολογιστών, οι οποίοι διαιρούν το πιέζοντας μέρος σε 4 τμήματα.
Κάθε διακόπτης μικροϋπολογιστών λαμβάνει το σήμα και προσθέτει ένα μέρος της περιοχής εργασίας. Όταν ο αντίστοιχος διακόπτης μικροϋπολογιστών δεν αγγίζεται, η περιοχή δεν λειτουργεί.
Η περιοχή εργασίας μπορεί να διαιρεθεί κατά αυτόν τον τρόπο.
4.4 περπατημένο γυαλί (προαιρετικό)
Μπορεί επίσης να κάνει το περπατημένο γυαλί με μια σερβο μηχανή.
5, οθόνη επαφής και ηλεκτρικό κιβώτιο.
Κύριες παράμετροι:
Ταχύτητα πλύσης | 2~10m/min |
Max.working ταχύτητα | 45m/min |
Πάχος γυαλιού πλύσης | 3~15mm |
Max.insulating πάχος γυαλιού | 60mm |
Ύψος μεταφορέων | 500mm |
Min.glass μέγεθος | 450×280 |
Max.glass μέγεθος | 2000×2500 |
Κύρια συστατικά:
Διακόπτης | Σνάιντερ |
Επαφέας | Σνάιντερ |
PLC | Siemens ή omron |
Οθόνη αφής | Ταϊβάν Wenview |
Διακόπτης δύναμης | Ταϊβάν |
Συχνότητα | Dongyuan ή Siemens |
Ηλεκτρονόμος | Ιαπωνία Omron |
Οπτικοηλεκτρονικός διακόπτης | Κορέα Autonics |
Σερβο μηχανή | Siemens |
Πνευματικό συστατικό | Ταϊβάν Airtac |
Οθόνη αφής που ενεργοποιεί την κατάλληλη μονώνοντας γραμμή επεξεργασίας γυαλιού με την πλήρωση αερίου αργού 98%
LJBZ2570PG η αυτόματη κάθετη μονώνοντας γραμμή επεξεργασίας γυαλιού έχει τις ακόλουθες λειτουργίες: Πλένοντας επίπεδο γυαλί, εγκαθιστώντας το πλαίσιο αργιλίου, που πιέζει κανονικές τις μονάδες IG, πιέζοντας διπλές μονάδες IG, πιέζοντας διπλές μονάδες τρεις-στρωμάτων IG.
LJBZ2570PG είναι ένας ειδικός εξοπλισμός στην παραγωγή της μόνωσης του γυαλιού με τη λουρίδα αργιλίου, η οποία έχει πολλά πλεονεκτήματα, όπως το μικρό ίχνος, αξιόπιστη απόδοση, υψηλή αποδοτικότητα, κατάλληλη συντήρηση και ούτω καθεξής.
Κύριο χαρακτηριστικό γνώρισμα της τεράστιας γραμμής παραγωγής γυαλιού μεγέθους μονώνοντας
●διεπαφή οθόνης αφής, σύστημα ελέγχου PLC της Γερμανίας Siemens
●Αυτόματος προσδιορισμός ντυμένος και γυαλί χαμηλός-ε
●Το πλυντήριο υιοθετεί την υλική και αδιάβροχη συσκευή SS
Δεξαμενή νερού με το σύστημα ελέγχου automatictemperature και πλύσης νερού
●3 ζευγάρια των μαλακών βουρτσών μπορούν να πλύνουν το σε απευθείας σύνδεση και σε μη απευθείας σύνδεση γυαλί χαμηλός-ε
●Η αυτόματη έναρξη ανεμιστήρων αέρα και σταματά
●Σύστημα θέρμανσης με αέρα
●Σύστημα μείωσης θορύβου
●Σε απευθείας σύνδεση επίδειξη της ταχύτητας πλύσης
●Διευθετήσιμος πιέζοντας πίνακας για να κρατήσει την πιέζοντας επιφάνεια πιάτων κατ' ευθείαν
●Τρόπος σύνδεσης βουλώματος αεροπορίας
Εφαρμόσιμος στα προϊόντα τριπλό IG και διαμορφωμένο IG
●Ευφυής διαλείπουσα εργασία, που σώζει την ενέργεια
Κύριες παράμετροι της αυτόματης μονώνοντας γραμμής επεξεργασίας γυαλιού
Παροχή ηλεκτρικού ρεύματος | Τάση | 380 |
Συχνότητα | 60 | |
Συνολική δύναμη | KW | ≈42 |
Ταχύτητα πλύσης | m/min | 2~10 |
Max.working ταχύτητα | m/min | 45 |
Min.glass μέγεθος | χιλ. | 450×280 |
Max.glass μέγεθος | χιλ. | 2500×7000 |
Πάχος γυαλιού πλύσης | χιλ. | 3~15 |
Max.insulating πάχος γυαλιού | χιλ. | 60 |
Ύψος μεταφορέων | χιλ. | 500 |
Συνολική κατανάλωση αερίου | Λ/λ | 1500 |
Η μονώνοντας μηχανή επεξεργασίας γυαλιού υιοθετεί το σύστημα ελέγχου Siemens, που εξοπλίζεται με την οθόνη αφής υψηλής ανάλυσης, ο χειριστής μπορεί να τροποποιήσει τις παραμέτρους εργασίας της γραμμής παραγωγής ανά πάσα στιγμή, και μπορεί σαφώς να επιδείξει τη θέση κάθε σήματος εισαγωγής και παραγωγής, το οποίο είναι κατάλληλο για τη στερεότυπη συντήρηση της μηχανής.
LJBZ2570PG τμήμα εκφόρτωσης.
LJBZ2500PG δεν είναι κατάλληλο για το γυαλί τόξων ή το στριμμένο γυαλί επειδή το αεροπλάνο μέσα στο πιέζοντας τμήμα είναι αμετάβλητο.
LJBZ2500PG είναι μια πιέζοντας μηχανή με μια νέα γεμίζοντας τεχνολογία αερίου. Αυτός ο εξοπλισμός είναι κατάλληλος για τη συμπίεση γυαλιού υψηλής και νέας τεχνολογίας και τη μηχανή αερίου πλήρωσης με τα διάφορα αέρια ή τα μικτά αέρια. Επειδή το σύστημα ελέγχου ανιχνεύει τους προετοιμασμένους τύπους αερίων (συμπεριλαμβανομένης της μίξης της αναλογίας των μικτών αερίων) και το ποσοστό ροής πριν από κάθε αέριο ή μίγμα γεμίζουν με τη μόνωση του γυαλιού.
LJBZ2500PG το πιέζοντας και γεμίζοντας αερίου τμήμα γυαλιού είναι κατάλληλο για τις διπλές μονάδες IG ή τις μονάδες τρεις-στρώματος IG συγχρόνως. Όλα τα είδη επίπεδου γυαλιού (συμπεριλαμβανομένου του ντυμένου γυαλιού και του γυαλί-στερεωμένου γυαλιού) μπορούν να πιεστούν από αυτήν την μηχανή.
LJBZ2500PG μπορεί να χρησιμοποιηθεί για να μετρήσει τη συγκέντρωση αερίου της μόνωσης του γυαλιού σε απευθείας σύνδεση. Η μετρώντας συσκευή μπροστά από τον εξοπλισμό μπορεί ακριβώς να μετρήσει το μέγεθος και το πάχος του γυαλιού και να υπολογίσει το ποσό αερίου που απαιτείται.
LJBZ2500PG μπορεί να πιέσει και να γεμίσει το αέριο σε δύο κομμάτια των μονάδων IG το των οποίων μήκος είναι λιγότερο από 1.5m συγχρόνως, το οποίο βελτιώνει πολύ την αποδοτικότητα παραγωγής, ειδικά για το γυαλί το του οποίου μήκος είναι λιγότερο από 1.5m.
Κύρια χαρακτηριστικά γνωρίσματα
• Δύο κομμάτια IGU θα μπορούσαν να πιεστούν προς τα μέσα και να γεμίσουν αέριο μόλις μπόρεσε να γεμίσει ο χρόνος, κάθε IGU το αέριο αργού άνω των 90%
• Μπορέστε να αποτραπείτε καλύτερα το πιέζοντας μέρος για να είναι από τη μορφή με να πιέσει δύο κομμάτια του χρόνου IGU μέσα μιά φορά. Μπορέστε να φθάσετε σε 27s για κάθε 1m*1m διπλό γυαλί, που βελτιώνει την αποδοτικότητα εργασίας ιδιαίτερα
• Γραμμή μεγάλης IG επεξεργασίας, έχουμε λάβει δικαίωμα διπλωμάτων ευρεσιτεχνίας στην Κίνα το 2019
• Από το μέρος μεταφοράς στη συμπίεση του μέρους, κάθε μέρος διαιρείται
• Κατάλληλος για τη μαζική παραγωγή σε ένα εργοστάσιο. Ultra-fast ταχύτητα
• Επίλυση του προβλήματος την εργασία στο σφραγίζοντας ρομπότ. Εγκατάσταση δύο πλαισίων πλήκτρων διαστήματος για δύο IGU από έναν εργάτη
• Αυτόματα μετρώντας το μέγεθος γυαλιού και ονομάζοντας (που ονομάζει μπορεί να επιτραπεί πρίν πιέζει και μετά από να πιέσει) με το σύστημα cErp (προαιρετικό)
Τεχνικά στοιχεία
Μέγιστο μέγεθος γυαλιού | 2500mm*7000mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*7000mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 54.5KW |
πάχος επίπεδου γυαλιού | 330mm |
