Λεπτομέρειες:
|
Παραγωγή nam: | Αυτόματη μονωμένη γραμμή επεξεργασίας γυαλιού | Ανώτατο γεμίζοντας μέγεθος αερίου: | 2500*3200mm |
---|---|---|---|
εφαρμογή: | Διπλό γυαλί, τριπλό γυαλί | Έλεγχος: | Έλεγχος PLC |
Πάχος γυαλιού μόνωσης: | 60mm | Μηχανή: | Simens |
Περιεχόμενο αερίου: | >90% | ||
Υψηλό φως: | 60mm μονωμένη γραμμή επεξεργασίας γυαλιού,10m/min μονωμένη γραμμή επεξεργασίας γυαλιού,μηχανήματα κατασκευής γυαλιού 2500*3200mm |

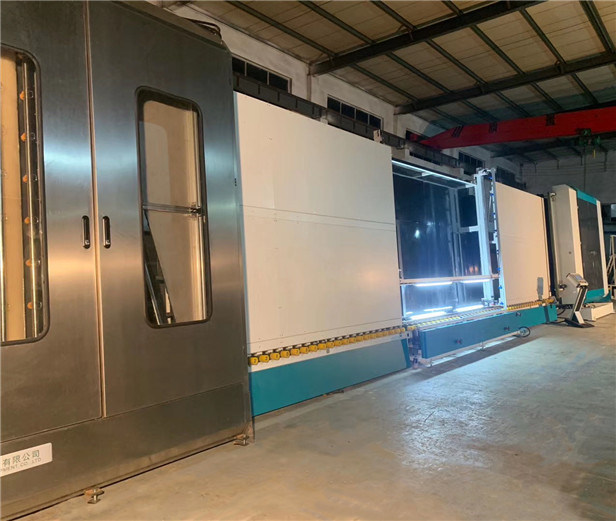

Επισκόπηση της αυτόματης μονωμένης γραμμής παραγωγής γυαλιού
Ο μονωμένος κύριος σκοπός γραμμών παραγωγής γυαλιού είναι να δημιουργηθεί η ποιότητα υψηλών σημείων, για να παρέχει στους πελάτες την πιό πρόσφατη τεχνολογία παραγωγής, να βελτιώσει την αποδοτικότητα παραγωγής, εκτός από τις δαπάνες παραγωγής και παράγει τα μέγιστα οφέλη.
Κύρια χαρακτηριστικά γνωρίσματα:
• Η μονωμένη γραμμή παραγωγής γυαλιού έχει 7 τμήματα: 01 τμήμα μεταφοράς πλυντήριο 02 τμήμα 03 απαλλαγής επιθεώρηση 04 και τμήμα εγκαταστάσεων 05 τμήμα μεταφοράς 06 που πιέζουν και γεμίζοντας τμήμα τμήμα 07 απαλλαγής
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Χρησιμοποιώντας σερβο μηχανές Siemens
• Εφαρμόσιμος στο διπλό γυαλί προϊόντων, τριπλό γυαλί
• Γυαλί βημάτων με τις προαιρετικές άκρες και το διαμορφωμένο γυαλί
Λεπτομέρειες της μόνωσης της γραμμής παραγωγής γυαλιού
• 01 τμήμα μεταφοράς
Αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε
• 02 πλένοντας τμήμα
Πλεονεκτήματα:
• Πρόπλυση (προαιρετική)
• Χρησιμοποιώντας 3Pairs των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα.
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Υλικό ανοξείδωτου
• Ευρωπαϊκό σύστημα ησυχαστήρων
• τμήμα 03 απαλλαγής
• Γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Τη νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα). Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το γυαλί.
• 05 τμήμα μεταφοράς
Αυτόματη μέτρηση του πάχους γυαλιού. Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία.
• 06 που πιέζουν και γεμίζοντας τμήμα
Πλεονεκτήματα:
• Υιοθετεί τη ζώνη μεταφορέων για να μεταφέρει το γυαλί, χρησιμοποιεί τη σερβο μηχανή για να πιέσει το γυαλί
• Το εξαιρετικά-μακρύ (2500mm*3500mm) μονώνοντας γυαλί μπορεί να συμπιεστεί δύο φορές
• Το πιέζοντας πιάτο μπορεί να ανοίξουν για την εύκολη συντήρηση
• Πιέζοντας πίνακας με τη διευθετήσιμη δομή για να εγγυηθεί τη μακράς διαρκείας ζωή υπηρεσιών
• Αυτόματα γεμίστε το αέριο αργού με τη σημαντική επίδραση σφράγισης, υψηλότερη περιεκτικότητα σε αργό
• Γρήγορα αντιδρών αισθητήρας για το μόνιμο έλεγχο της γεμίζοντας διαδικασίας αερίου
• Μπορέστε να θέσετε την αξία αερίου και να παρουσιάσετε τη διαδικασία το αέριο στην οθόνη αφής
• Η συγκέντρωση αερίου μπορεί να φθάσει περισσότερο από 90%
• Οι καθορισμένες ζώνες για να γεμίσουν το διαφορετικό μέγεθος του γυαλιού με τη μέθοδο σφράγισης συνέχειας μειώνουν την απώλεια αργού
• Καμία ανάγκη στις τρύπες τρυπανιών στο πλαίσιο πλήκτρων διαστήματος
• Το τυποποιημένο αέριο είναι αέριο αργού
• τμήμα 07 απαλλαγής
• Γυαλί αποθήκευσης
• Μπορέστε να συνδεθείτε με τη σφράγιση της μηχανής
Ηλεκτρικές παράμετροι
ΟΝΟΜΑ | ΠΡΟΕΛΕΥΣΗ | ΕΜΠΟΡΙΚΟ ΣΉΜΑ |
Σερβο μηχανή | Γερμανία | SIEMENS |
PLC | Γερμανία | SIEMENS |
Ηλεκτρική συσκευή χαμηλής τάσης | Γερμανία | SIEMENS |
Μετατροπέας συχνότητας | Γερμανία | SIEMENS |
Μηχανή μεταφοράς | Ταϊβάν | LINHAI |
Μηχανή βουρτσών | Ταϊβάν | LINHAI |
Υδραντλία | Κίνα | LINGXIAO |
Οδηγός | Ταϊβάν | HIWIN |
Πνευματικά συστατικά | Ταϊβάν | AIRTAC |
Ηλεκτρικός μετρητής | Κίνα | MIRAN |
Φωτοηλεκτρικός διακόπτης | Γερμανία | ΑΡΡΩΣΤΟΙ |
Διακόπτης μικροϋπολογιστών | Ταϊβάν | ΤΕΙΝΕΤΕ |
Φως κουμπιών και δεικτών | Γαλλία | ΣΝΑΙΝΤΕΡ |
οθόνη αφής | Ταϊβάν | WEINVIEW |
Ενδιάμεσος ηλεκτρονόμος | Ιαπωνία | OMRON |
Μονώνοντας γραμμή παραγωγής γυαλιού με το αέριο που γεμίζει on-line |
Παράμετροι τεχνολογίας
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
