Λεπτομέρειες:
|
Όνομα: | Αυτόματη κάθετη μονώνοντας γραμμή επεξεργασίας γυαλιού | Πάχος γυαλιού: | 3 - 15mm |
---|---|---|---|
Μέγιστο μέγεθος γυαλιού: | 2500mm*3500mm | Τάση: | 380v 50Hz 3P |
Όρος: | Νέα μηχανή | Πιστοποίηση: | CE / UL |
Εξουσιοδότηση: | 1 έτος | ||
Υψηλό φως: | 45m/Min εξοπλισμός επεξεργασίας γυαλιού,7 τμήματα υαλουργικών μηχανών |

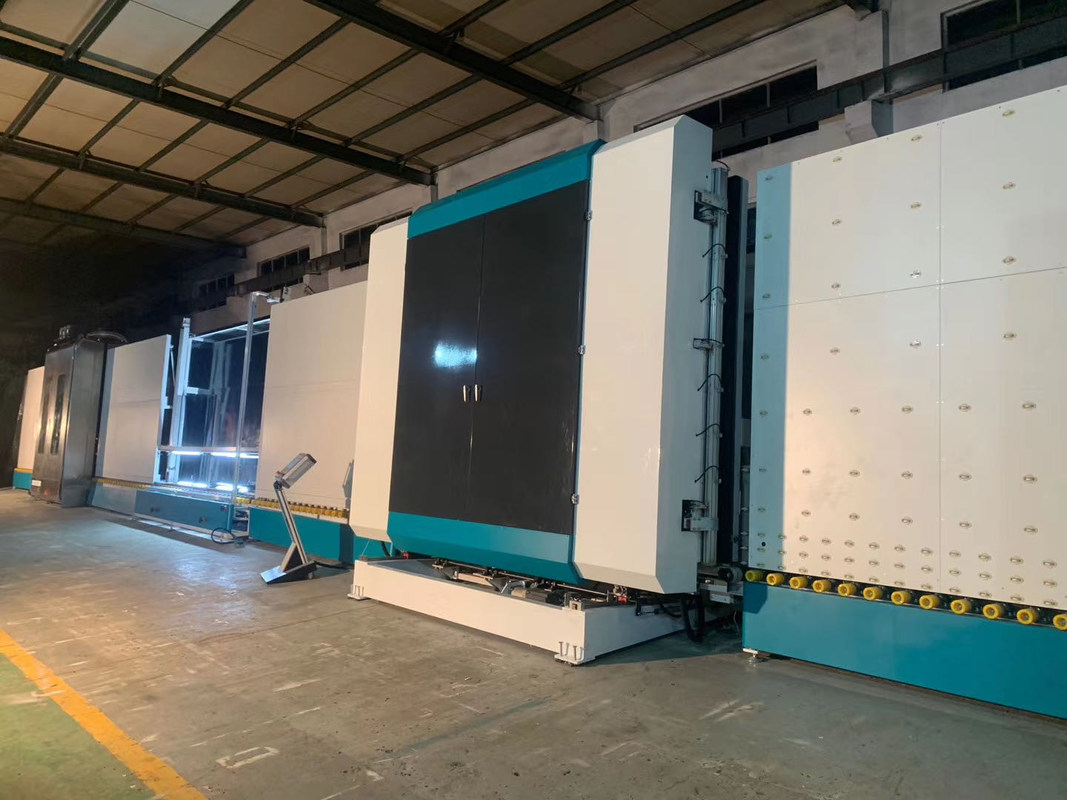

Αυτόματα κάθετη μονώνοντας γραμμή επεξεργασίας γυαλιού με την πλήρωση αερίου αέρα
Επισκόπηση της γραμμής επεξεργασίας γυαλιού διπλής τοποθέτησης υαλοπινάκων
Η γραμμή επεξεργασίας γυαλιού έχει 7 τμήματα:
01 τμήμα μεταφοράς
02 πλένοντας τμήμα
τμήμα 03 απαλλαγής
επιθεώρηση 04 και τμήμα εγκαταστάσεων
05 τμήμα μεταφοράς
06 που πιέζουν και γεμίζοντας τμήμα αερίου
τμήμα 07 απαλλαγής.
Κύρια χαρακτηριστικά γνωρίσματα
• Σύστημα ελέγχου PLC, διεπαφή οθόνης αφής
• Υιοθετήστε το σύστημα ελέγχου SIEMENS, κρατήστε τη σταθερή απόδοση
• Χρησιμοποίηση σερβο στο σύστημα ελέγχου, μορφωματική λειτουργία, λειτουργία superposition
• Αυτόματα ρυθμίστε το βάθος της κόλλας με την ψηφιακή επίδειξη
• Τα ελάχιστα & ανώτατα μεγέθη γυαλιού μπορούν να είναι προαιρετικά
• Εφαρμόσιμος στα προϊόντα περπάτησε IG, τριπλό IG και διαμόρφωσε IG
• Δύο κομμάτια IGU μπορούν να γίνουν και να γεμίσουν με το αέριο αργού σε έναν χρόνο (προαιρετικό)
Προαιρετικές λειτουργίες:
• Διαμορφωμένο γυαλί
• Γυαλί βημάτων με τις προαιρετικές άκρες
• Γεμίζοντας αέριο αργού αυτόματα
• Να αέρας-επιπλεύσει τεχνολογία για να μεταφέρει το γυαλί
Τεχνικά στοιχεία της κοίλης γραμμής παραγωγής γυαλιού
Μέγιστο μέγεθος γυαλιού | 2500mm*3500mm |
Ανώτατο μέγεθος γυαλιού για την πλήρωση του αερίου | 2500mm*3200mm |
Ελάχιστο μέγεθος γυαλιού | 280mm*450mm |
Πάχος γυαλιού | 315mm |
Πάχος γυαλιού μόνωσης | 60mm |
Ταχύτητα πλύσης γυαλιού | 2-10m/min |
Ταχύτητα μεταφορέων γυαλιού | 45m/min |
Βούρτσες πλύσης | 3 ζευγάρια των μαλακών βουρτσών με την τρίχα 0.1mm |
Παροχή νερού | Κατανάλωση νερού: 0.5t/h αγωγιμότητα: 40μs/cm |
Παροχή αέρα | Ροή: 0.8m/min |
Πίεση αέρα | ≥0.8MPa |
Συνολική δύναμη | 3P 380V 50HZ 40KW |
Διάσταση | 23500*3500*3700mm |
Βάρος | 6500kg |
Λεπτομέρεια της μόνωσης της γραμμής επεξεργασίας γυαλιού
• 01 τμήμα μεταφοράς
αυτόματη ανίχνευση της σε μη απευθείας σύνδεση ταινίας χαμηλός-ε, που ντύνει το μηχανισμό ανίχνευσης
• 02 πλένοντας τμήμα
• Πρόπλυση (προαιρετική)
• Χρησιμοποιώντας 3 ζευγάρια των μαλακών βουρτσών με τη μαλακή τρίχα 0.1mm, μπορεί να πλύνει το γυαλί χαμηλός-ε
• Το μαχαίρι αέρα μπορεί αυτόματα να ρυθμίσει το πλάτος του μαχαιριού αέρα σύμφωνα με το πάχος
• Το νέο μαχαίρι αέρα χρησιμοποιεί το σχεδιάγραμμα αργιλίου (μαχαίρι αέρα Duckbill), το μέγεθος της οπής αερισμού ρυθμίζεται με το ράμφος παπιών σχεδιαγράμματος αργιλίου. Αυτό μπορεί να μειώσει τον αριθμό βιδών ρύθμισης, να εξασφαλίσει ότι κάθε βίδα δεν είναι χαλαρή, και αποφεύγει την αντήχηση του μαχαιριού αέρα
• Ευρωπαϊκό σύστημα ησυχαστήρων
• Το κιβώτιο λειτουργίας με την επίδειξη ταχύτητας πλύσης, μπορεί ακριβώς να επιδείξει την ταχύτητα πλύσης (810m)
• Αυτόματος έλεγχος θερμοκρασίας δεξαμενών νερού, νερό που ξαναγεμίζει το σύστημα
• Υλικό ανοξείδωτου
• τμήμα 03 απαλλαγής
• Η λειτουργία είναι γυαλί αποθήκευσης
• επιθεώρηση 04 και τμήμα εγκαταστάσεων
Είναι εύκολο να επιθεωρηθεί και να σκουπιστεί το glassThe που η νέα δομή αυτού του τμήματος αλλάζουν σε μια ευθύγραμμη ανυψωτική δομή ακτίνων (διπλή ακτίνα).
• 05 τμήμα μεταφοράς
•Μπορεί να χρησιμοποιηθεί σύμφωνα με τις πραγματικές ανάγκες κατά το εργασία. Αυτόματη μέτρηση του πάχους γυαλιού.
• 06 που πιέζουν και γεμίζοντας τμήμα αερίου
• Κατάλληλος για τη μαζική παραγωγή σε ένα εργοστάσιο. Ultra-fast ταχύτητα
• Δύο κομμάτια IGU θα μπορούσαν να πιεστούν προς τα μέσα και να γεμίσουν αέριο μόλις μπόρεσε να γεμίσει ο χρόνος, κάθε IGU το αέριο αργού άνω των 90%
• Γραμμή μεγάλης IG επεξεργασίας, έχουμε λάβει δικαίωμα διπλωμάτων ευρεσιτεχνίας στην Κίνα το 2019
• Επίλυση του προβλήματος την εργασία στο σφραγίζοντας ρομπότ. Εγκατάσταση δύο πλαισίων πλήκτρων διαστήματος για δύο IGU από έναν εργάτη
• Αυτόματα μετρώντας το μέγεθος γυαλιού και ονομάζοντας (που ονομάζει μπορεί να επιτραπεί πρίν πιέζει και μετά από να πιέσει) με το σύστημα cErp (προαιρετικό)
• Μπορέστε να αποτραπείτε καλύτερα το πιέζοντας μέρος για να είναι από τη μορφή με να πιέσει δύο κομμάτια του χρόνου IGU μέσα μιά φορά. Μπορέστε να φθάσετε σε 27s για κάθε 1m*1m διπλό γυαλί, που βελτιώνει την αποδοτικότητα εργασίας ιδιαίτερα
• Από το μέρος μεταφοράς στη συμπίεση του μέρους, κάθε μέρος διαιρείται
Να αποτρέψει το γυαλί από τη μόλυνση από τις ρόδες και την αναχώρηση επισημαίνει για να βελτιώσει της παραγωγής IG υψηλής - ποιότητα.
