Λεπτομέρειες:
|
Όνομα: | Αυτόματη τέμνουσα μηχανή γυαλιού | Τέμνουσα ακρίβεια: | ≤±0.30mm |
---|---|---|---|
max.cutting μέγεθος: | 3660×2750mm | min.cutting μέγεθος: | 100×100mm |
πάχος γυαλιού: | 3~19mm | Τέμνουσα ταχύτητα: | max100m/λ. |
ταχύτητα επιτραπέζιων μεταφορών φόρτωσης: | 40m/min | ταχύτητα επιτραπέζιας κλίσης φόρτωσης: | 7m/min |
επιτραπέζιο max.absorb μέγεθος φόρτωσης: | 3660×2750mm | επιτραπέζιο min.absorb μέγεθος φόρτωσης: | 1800×1800mm |
δύναμη μηχανών προσκεφάλων αέρα: | 5.5kw | ||
Υψηλό φως: | υαλουργική μηχανή,μηχανή γυαλιού διπλής τοποθέτησης υαλοπινάκων |

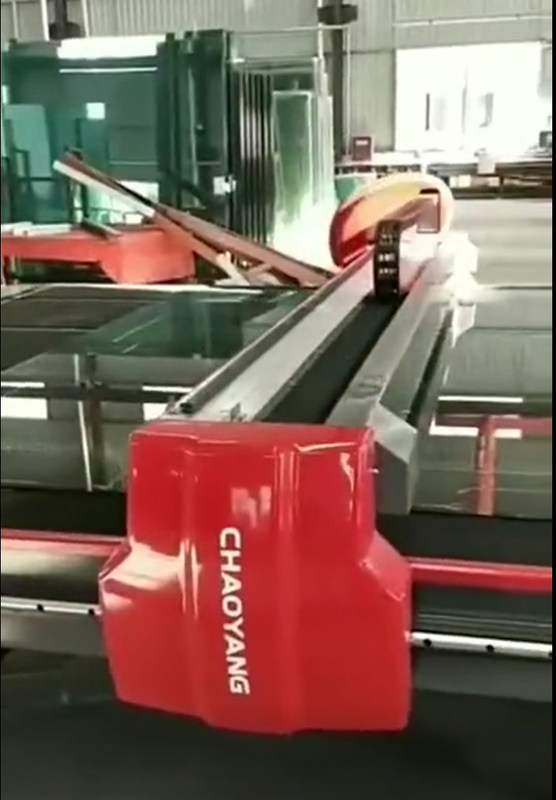

Εύκολος να ενεργοποιήσει την αυτόματη τέμνουσα μηχανή γυαλιού για την κοπή γυαλιού
Σύνθεση εξοπλισμού
Η αυτόματη τέμνουσα μηχανή γυαλιού αποτελείται από το μηχανισμό πλαισίων, μηχανισμός ακτίνων, worktable μηχανισμός, τέμνων μηχανισμός μαχαιριών, που μεταβιβάζει το μηχανισμό, τον τοποθετώντας μηχανισμό φωτοηλεκτρικής ανίχνευσης και το ηλεκτρικό σύστημα ελέγχου.
αρχή εργασίας
Η αυτόματη τέμνουσα μηχανή γυαλιού πρόκειται να μεταβιβάσει το γυαλί περικοπών με τη μεταβίβαση της ζώνης σε worktable, εισάγετε αυτόματα τη θέση του γυαλιού μέσω του συστήματος φωτοηλεκτρικής ανίχνευσης, και έπειτα το τέμνον κεφάλι με τη ρόδα διαμαντιών στις κινήσεις κατόχων κοπτών κατά μήκος των κατευθύνσεων Χ και Υ αντίστοιχα από τον έλεγχο προγράμματος, έκοψε το φύλλο. CNC ο ελεγκτής κινήσεων χρησιμοποιείται στο μέρος ελέγχου της μηχανής, και η προηγμένη σερβο μηχανή εναλλασσόμενου ρεύματος χρησιμοποιείται στο μέρος κίνησης.
Μηχανικό μέρος
1. Λειτουργώντας πίνακας: Αδιάβροχο πιάτο υψηλής πυκνότητας
2. Πίνακας: Εισαγόμενος βιομηχανικός αισθητός (ο Μαύρος)
3. Σπάζοντας φραγμός: στερεό ξύλο (φυσικό χρώμα)
Σημείωση: Ανάλογα με την ημερομηνία παράδοσης και την τεχνική βελτίωση, η επιχείρηση παραγωγής διατηρεί το δικαίωμα να αντικαταστήσει τα αγορασμένα μέρη του ίδιου εμπορικού σήματος.
Τεχνική παράμετρος
1. Σπάζοντας φραγμός: τύπος 2+1
2. Επιτραπέζιο μέγεθος: 4300 *3200mm
3. Πάχος γυαλιού: 319mm
4. Δύναμη: 4kw
5. Επιτραπέζιο ύψος: 900 + 20mm
τεχνική παράμετρος
τέμνουσα ακρίβεια | ≤±0.30mm |
max.cutting μέγεθος | 3660×2750mm |
min.cutting μέγεθος | 100×100mm |
πάχος γυαλιού | 3~19mm |
τέμνουσα ταχύτητα | max100m/λ. |
επιτραπέζιο ύψος εργασίας | 930±25mm |
τέμνον επιτραπέζιο ύψος | 4710×3250×930mm |
τέμνουσα επιτραπέζια διάσταση | 1500kg |
ταχύτητα επιτραπέζιων μεταφορών φόρτωσης | 40m/min |
ταχύτητα επιτραπέζιας κλίσης φόρτωσης | 7m/min |
ο πίνακας φόρτωσης διαβιβάζει την απόσταση | 1000mm |
επιτραπέζιο max.absorb μέγεθος φόρτωσης | 3660×2750mm |
επιτραπέζιο min.absorb μέγεθος φόρτωσης | 1800×1800mm |
επιτραπέζια διάσταση φόρτωσης (περίεργος σταθμός) | 6000×3900×930mm |
μέγιστο πάχος της συσκευασίας γυαλιού | 800mm |
min.glass nog ύψος | 240mm |
σπάζοντας επιτραπέζια διάσταση | 4200×3000×930mm |
δύναμη μηχανών προσκεφάλων αέρα | 5.5kw |
πίεση αέρα | 0,5--0.8Mpa |
παροχή ηλεκτρικού ρεύματος | AC380V 50Hz |
συνολική δύναμη | 18.5KW |
