Λεπτομέρειες:
|
| Όνομα παραγωγής: | CNC τέμνουσα γραμμή γυαλιού | Ανώτατο μέγεθος φόρτωσης: | 2600*2000 |
|---|---|---|---|
| Ανώτατο τέμνον μέγεθος: | 2600*2000 | Πάχος γυαλιού: | 3 - 19mm |
| Τάση: | 380v 50Hz 3P | Όρος: | Νέος |
| Υψηλό φως: | υαλουργική μηχανή,μηχανή γυαλιού διπλής τοποθέτησης υαλοπινάκων |
||

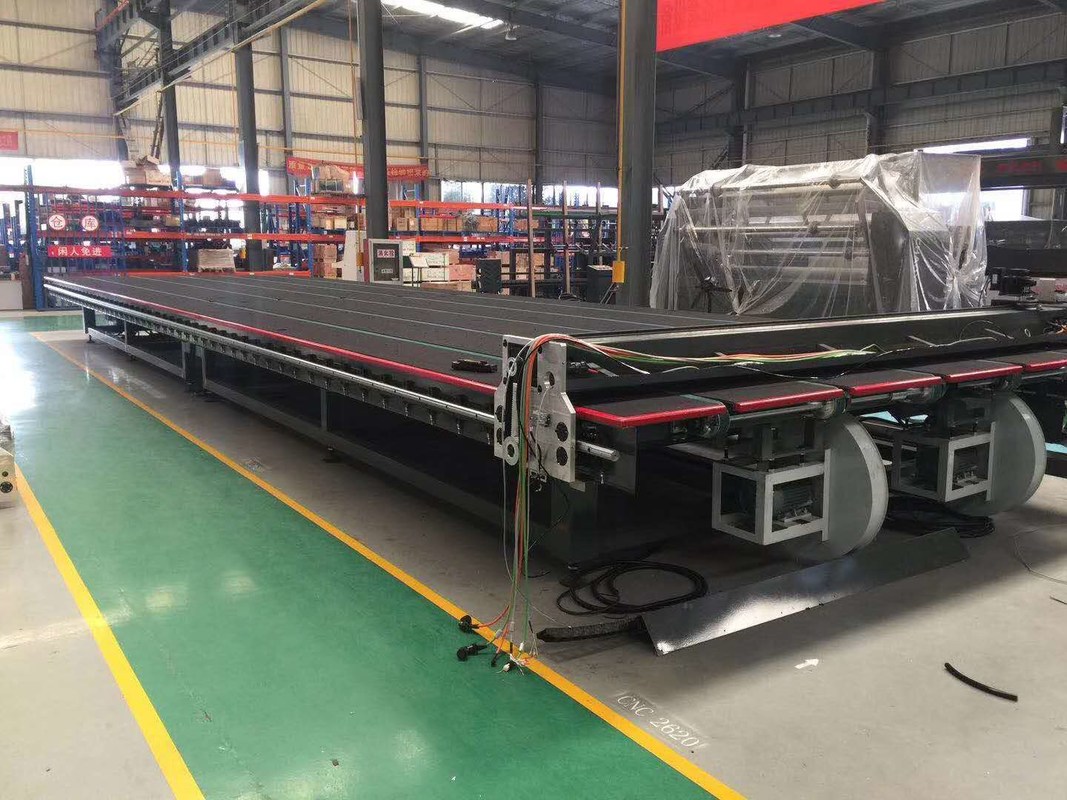

Το γενικό σχέδιο του προγράμματος: CNC η αυτόματη τέμνουσα γραμμή γυαλιού αποτελείται από τον αυτόματο πίνακα φόρτωσης, τον αυτόματο τέμνοντα πίνακα και τον αέρας-επιπλεσμένο σπάζοντας πίνακα. Η αυτόματη τέμνουσα γραμμή γυαλιού χρησιμοποιείται κυρίως στην επεξεργασία του επίπεδου γυαλιού, το οποίο μπορεί γρήγορα και ακριβώς να φορτώσει τα φύλλα, straight-line περικοπών, το ειδικός-διαμορφωμένο γυαλί και τα αέρας-επιπλεσμένα μηχανικά σπάζοντας φύλλα. Η ροή εργασίας είναι η ακόλουθη: Ο πίνακας φόρτωσης χρησιμοποιεί το μηχανικό κύκλο εργασιών, μέσω του κενού φλυτζανιού αναρρόφησης που παίρνει το φύλλο γυαλιού από το ράφι, που αποδίδεται στον πίνακα φόρτωσης. Το γυαλί μεταβιβάζεται στον τέμνοντα πίνακα μέσω του κυλίνδρου στον πίνακα φόρτωσης και της ζώνης μεταφορέων στον τέμνοντα πίνακα. Ο κάτοχος κοπτών στην τέμνουσα ακτίνα της τέμνουσας μηχανής οδηγεί τον κόπτη που κινείται με υψηλή ταχύτητα στην κατεύθυνση Χ και την κατεύθυνση Υ από τη σερβο μηχανή. Χρησιμοποίηση της περιστροφής μηχανών ζ-άξονα για να ελέγξει την τροχιά εφαπτομένης του εργαλείου. Συγχρόνως, η πίεση κοπτών και το βάθος του κόπτη ελέγχονται από την αναλογική ποσότητα, και οι τέσσερις άξονες χρησιμοποιούνται ταυτόχρονα για να κόψουν. Όταν την κοπή τελειώνουν, το φύλλο γυαλιού στέλνεται στον αέρας-επιπλεσμένο σπάζοντας πίνακα για το σπάσιμο μέσω του προσκεφάλου αέρα που διαμορφώνεται από τη ζώνη μεταφορέων και το σπάζοντας πίνακα.
| Πάχος | 3~19mm |
| Τέμνουσα ακρίβεια | ±0.15 |
| Τέμνουσα ακρίβεια του ειδικός-διαμορφωμένου γυαλιού | ±0.20 |
| Τέμνουσα ταχύτητα | 0-200m/min |
| Μεταβίβαση της ταχύτητας | 0-25m/min |
| Μέγεθος μηχανών | 9600X2800X900±20mm |
| Επιτραπέζιο ύψος εργασίας | 900mm±20mm |
| Βάρος | 2600kg |
| Συνολική δύναμη του εξοπλισμού | 5-8kw |
| Σπάζοντας φραγμός | τύπος 1+1 |
| Επιτραπέζιο μέγεθος | 9600x2800x900mm |
| Πάχος γυαλιού | 319mm |
| Δύναμη | 4kw |
| Επιτραπέζιο ύψος | 900 + 20mm |
| Μέγεθος φύλλων | 1500 *1200mm (ενιαία δευτερεύουσα φόρτωση) |
| Ανώτατο μέγεθος φόρτωσης | 2600 X 2000 χιλ. |
| Πάχος φύλλων γυαλιού | 3 ~ 19mm |
| Βάθος απορρόφησης εργασίας | 700 χιλ. |
| Ταχύτητα περπατήματος Χ-άξονα | 5-25m/min (διευθετήσιμο) |
| Ταχύτητα περπατήματος Υ-άξονα | 8-12 m/min (διευθετήσιμο) |
| Μεταβίβαση της ταχύτητας | 5-25m/min (διευθετήσιμο) |
| Αριθμός όπλων κτυπήματος | 8 όπλα (διπλή δευτερεύουσα φόρτωση) |
| Αριθμός ενιαία suckers βραχιόνων | τρία |
| Τύπος φόρτωσης | Διπλή δευτερεύουσα φόρτωση |
| Λειτουργώντας κύκλος | 45S (15S για κάθε πρόσθετη θέση) |
| Παροχή ηλεκτρικού ρεύματος εγκατάστασης | AC380V/50HZ (οι ειδικές περιστάσεις μπορούν να ρυθμιστούν σύμφωνα με τις απαιτήσεις πελατών) |
| Συνολική δύναμη εγκατάστασης | 5-10 KW |
